在降壓轉換器中，導致壓降的主要原因有兩個：占空比和電阻。方程式 1 顯示了這種關系。

其中：

• V_duty 是由占空比引起的壓降
• V_R 是由電阻導致的壓降

占空比引起的壓降很容易獲得，如方程式 2 所示。

• V_in 是輸入電壓
• D 為占空比

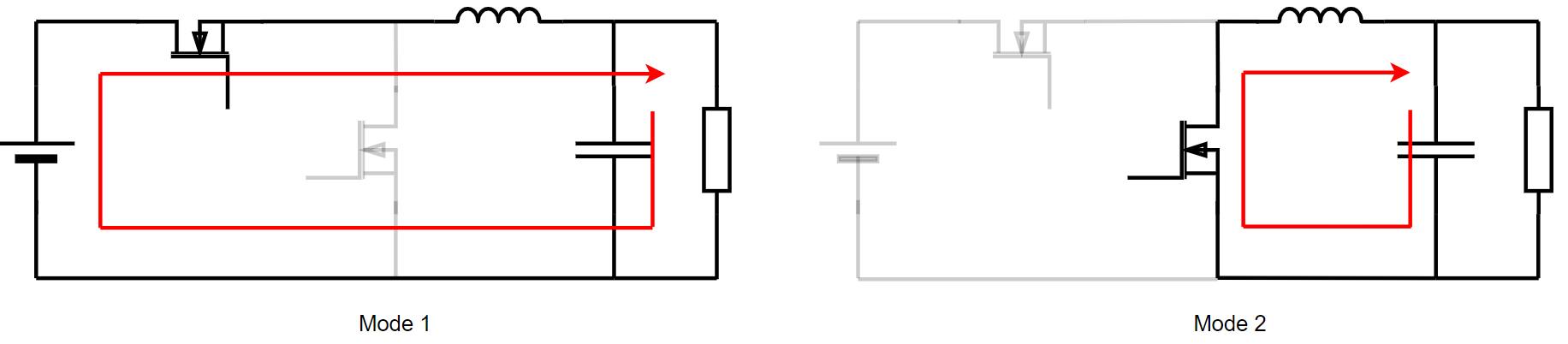

為了進一步分析 MOSFET 引起的壓降，圖 2-1 展示了降壓轉換器的基本工作模式。

圖 2-1 工作模式

在模式 1 中，高側 MOSFET 處于導通狀態，因此高側 MOSFET 和電感器可以建模為兩個電阻：R_mos1 和 R_L。在模式 2 中，高側 MOSFET 處于關斷狀態，但低側 MOSFET 處于導通狀態，因此仍然有兩個電阻：R_mos2 和 R_L。

根據工作模式，僅當高側 MOSFET 導通時，電池才會為系統供電。因此，基本概念涉及能量守恒和功率平衡。為了簡化計算，進行了一些假設：

1. 電容器是理想的，這意味著輸出中沒有紋波
2. 電感器平均電流等于 RMS 值
3. 電池是穩定的直流電源

在一個周期中，電池或輸入電源提供的功率僅由電阻器消耗，然后提供給輸出。雖然存在一些開關損耗，但與電阻器引起的導通損耗相比，開關損耗可忽略不計。此外，壓降區域中的 SW 電壓相對較低，從而降低了開關損耗。

根據前面的分析可以得到功率平衡的公式。

其中：

• V_in、V_out 為輸入和輸出電壓
• I_out、I_L 為輸出電流和電感器平均電流
• R_mos1 和 R_mos2 為高側和低側 FET 的導通狀態電阻。
• T 為周期
• R_L 為所用電感的直流電阻

根據方程式 3，I_L 等于 I_out，這類似于假設 2，我們可以獲得簡化的 方程式 4。

從方程式 4 可以看出，V_inD 是占空比引起的壓降，后一個是等效電阻引起的壓降。

現在，稍微轉換方程式 4，我們就可以得到方程式 5。

其中：

• P 是用于簡化公式的系數

方程式 5 提供了一種估算降壓轉換器壓降的便捷方法。一些 TI 降壓轉換器具有適合電池應用的 100% 占空比功能。在這些產品中，由于壓降是直接傳導的，因此可以使用方程式 7 輕松獲得壓降。

在后面一章中，我們會進一步討論如何降低壓降以延長電池使用時間。
