1 簡介

在電子鎖、門鈴、溫度和濕度傳感器等樓宇自動化應用中，所有需要電池供電的應用都至少需要一個降壓轉換器來創建相應的電源軌，從而為 LDO 等后級電路供電或直接連接到芯片。圖 1-1 顯示了電池供電型應用中的典型電源軌。

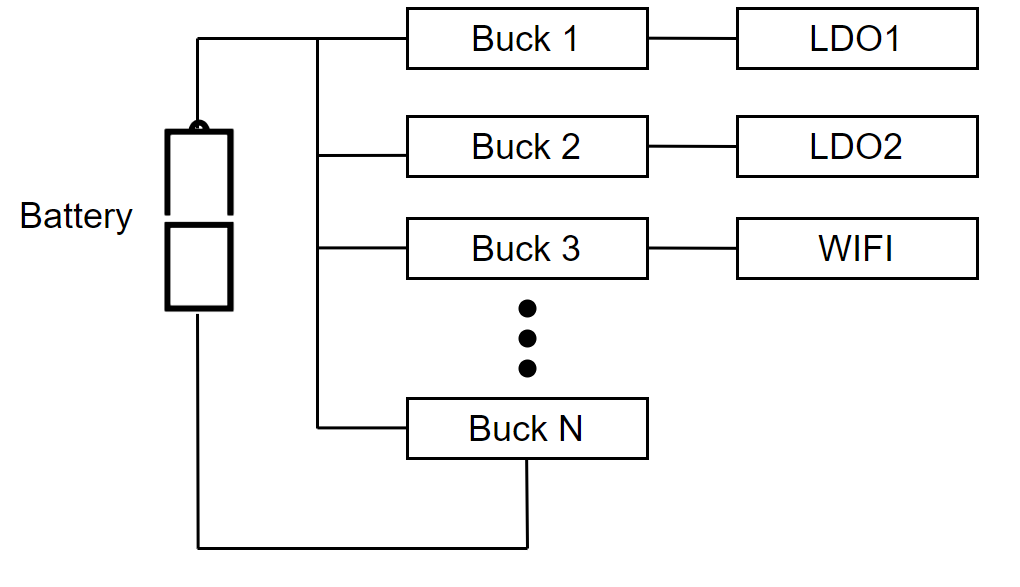

圖 1-1 電池供電型應用的電源軌

假設一個降壓轉換器的負載是 LDO，該 LDO 的輸入電壓限值較低，可以輸出系統所需的電壓。因此，為了保持 LDO 運行，降壓轉換器的輸出電壓需要大于 LDO 輸入電壓下限。此外，為了充分利用電池電量，我們需要使降壓轉換器的輸入電壓和輸出電壓保持足夠接近。這意味著降壓轉換器需要具有較低的壓降。如果降壓轉換器的壓降非常大，即使電池有足夠的功率，我們也無法使 LDO 保持工作。圖 1-2 顯示了這種關系。

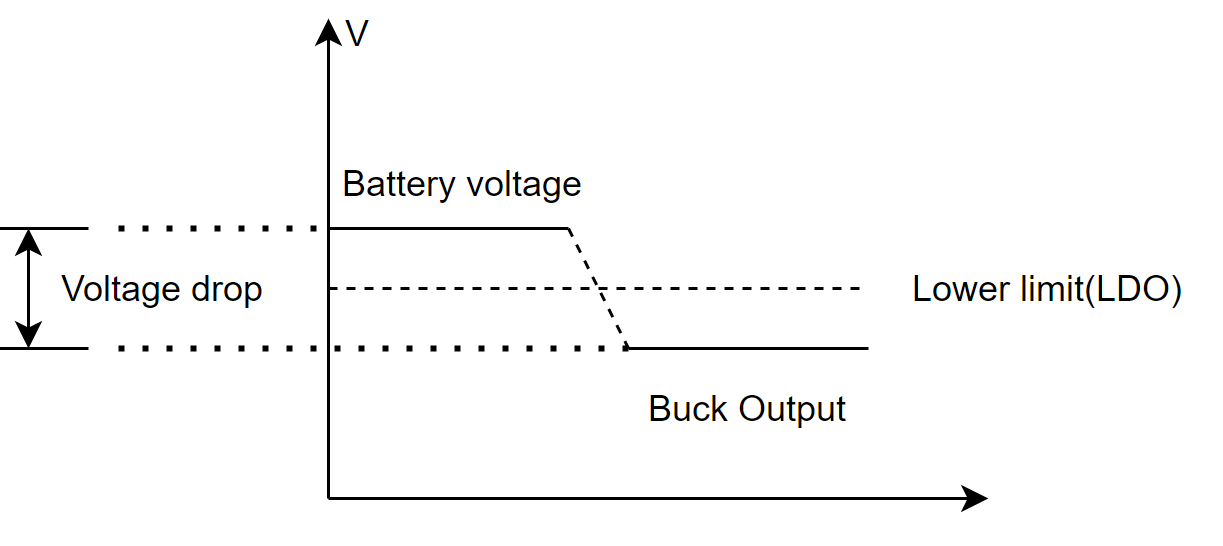

圖 1-2 電壓關系

根據分析，充分利用電池電量的一種有效方法是降低降壓轉換器中的壓降。
