4 USB 9 米系統

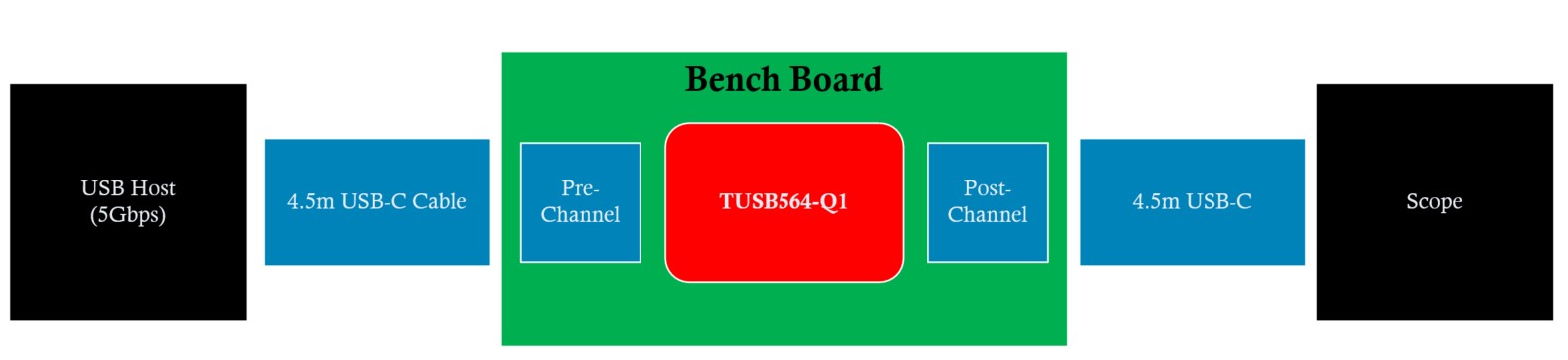

在模擬長電纜 USB 系統時，信號路徑中使用了兩根 4.5 米的 USB-C 電纜。一根電纜放置在 TUSB564-Q1 之前，另一根電纜放置在 TUSB564-Q1 之后。該工作臺板上的短前置通道和后置通道 FR4 布線會增加額外的損耗。USB-C 主機連接到上游，并且在下游 USB 電纜的末端進行測量。

在此測試中，TUSB564-Q1 使用的均衡設置為 #9。這會在下行端口上添加 7.0dB 的增益。圖 3-2 展示了在該系統的下行端進行 5G 遠端 USB 合規性測試的結果。

同樣，在此配置下，5G USB 合規性測試能夠順利通過，而不會出現任何問題。TUSB564-Q1 的均衡作用是抵消兩根 4.5 米長電纜額外產生的插入損耗。這樣眼圖就可以保持上述圖表中所示的既定形狀。需要注意的一點是，在此測試和 4 米系統測試之間，差分輸出電壓有所下降。這是正?，F(xiàn)象，因?yàn)?TUSB564-Q1 是一款線性轉接驅動器，無法改變信號的輸出擺幅。如果應用需要長通道傳輸，則調整主機的輸出擺幅有助于應對此情況。
