5 DisplayPort 4.6 米系統
在開始測試示例 DisplayPort 系統時，信號路徑中使用了一根 4.6 米長的 DisplayPort 電纜。該電纜放置在 TUSB564-Q1 之前，并且一個示波器直接連接到 TUSB564-Q1 工作臺板的下游。該工作臺板上的短前置通道和后置通道 FR4 布線會增加額外的損耗。一個 DisplayPort 源連接到上游，并在下游示波器上進行測量。

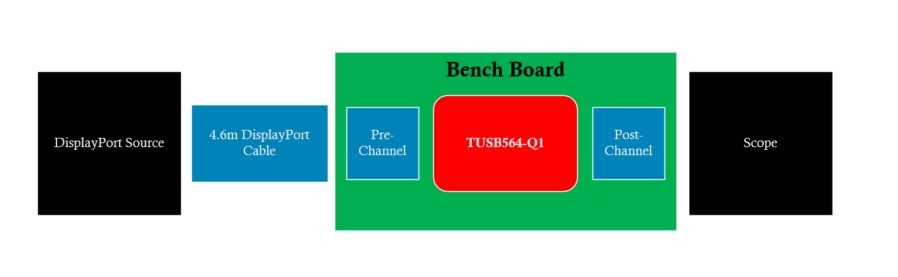

圖 5-1 DisplayPort 4.6 米系統方框圖此測試以 5.4Gbps 和 8.1Gbps 速率運行，以顯示數據速率對信號質量的影響。數據速率越快的信號對插入損耗越敏感，在經過有損耗的通道后需要更多均衡才能恢復。
