ZHCAEX3 January 2025 DRV8376 , DRV8376-Q1
4.6 集成式保護
DRV8376 集成了多種保護功能，旨在實現可靠的系統設計，包括：
- 過流保護 (OCP)，可防止發生短路事件
- 逐周期電流限制 (ILIMIT)，可消除過載條件下的過熱和應力
- 可配置的過壓保護 (OVP)
- 電源和電荷泵欠壓保護，可消除意外運行問題。
- 過熱警告和關斷（OTW 和 OTSD）

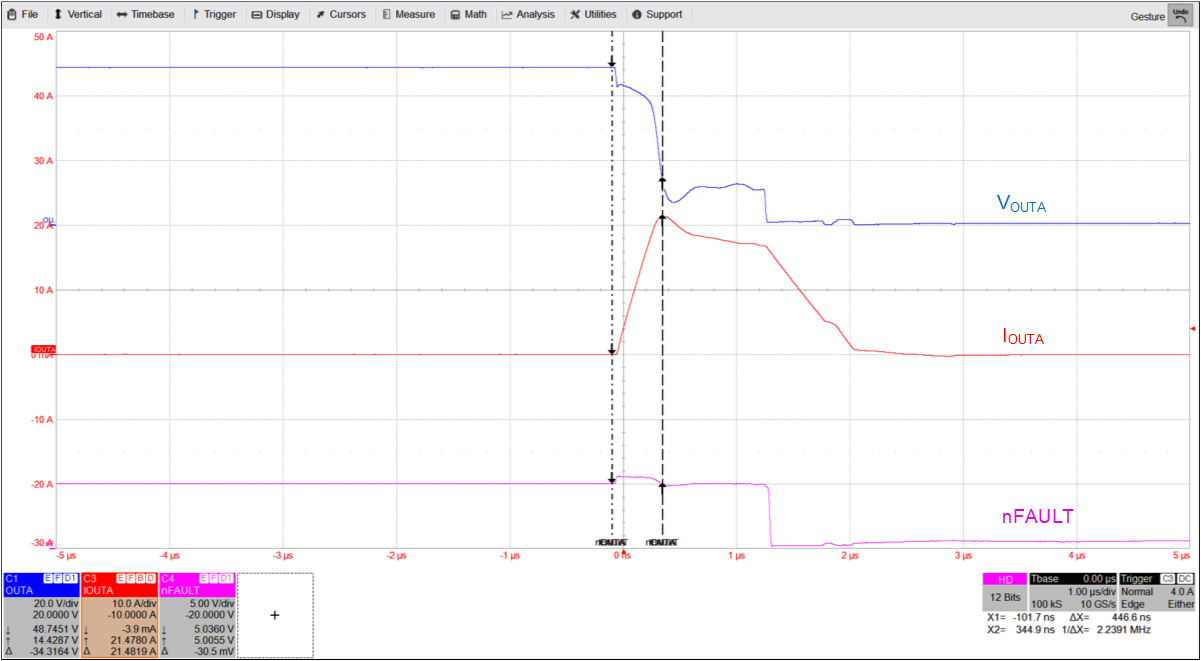

該器件提供 SPI 選項，可進行詳細的故障診斷和控制。圖 4-4 顯示了 DRV8376 在發生短路事件（電壓為 48V）期間提供的過流保護功能。
圖 4-4 DRV8376 在發生短路事件（電壓為 48V）期間提供的過流保護功能
