2 使用 BRINGUP_AFE 模塊的硬件設置

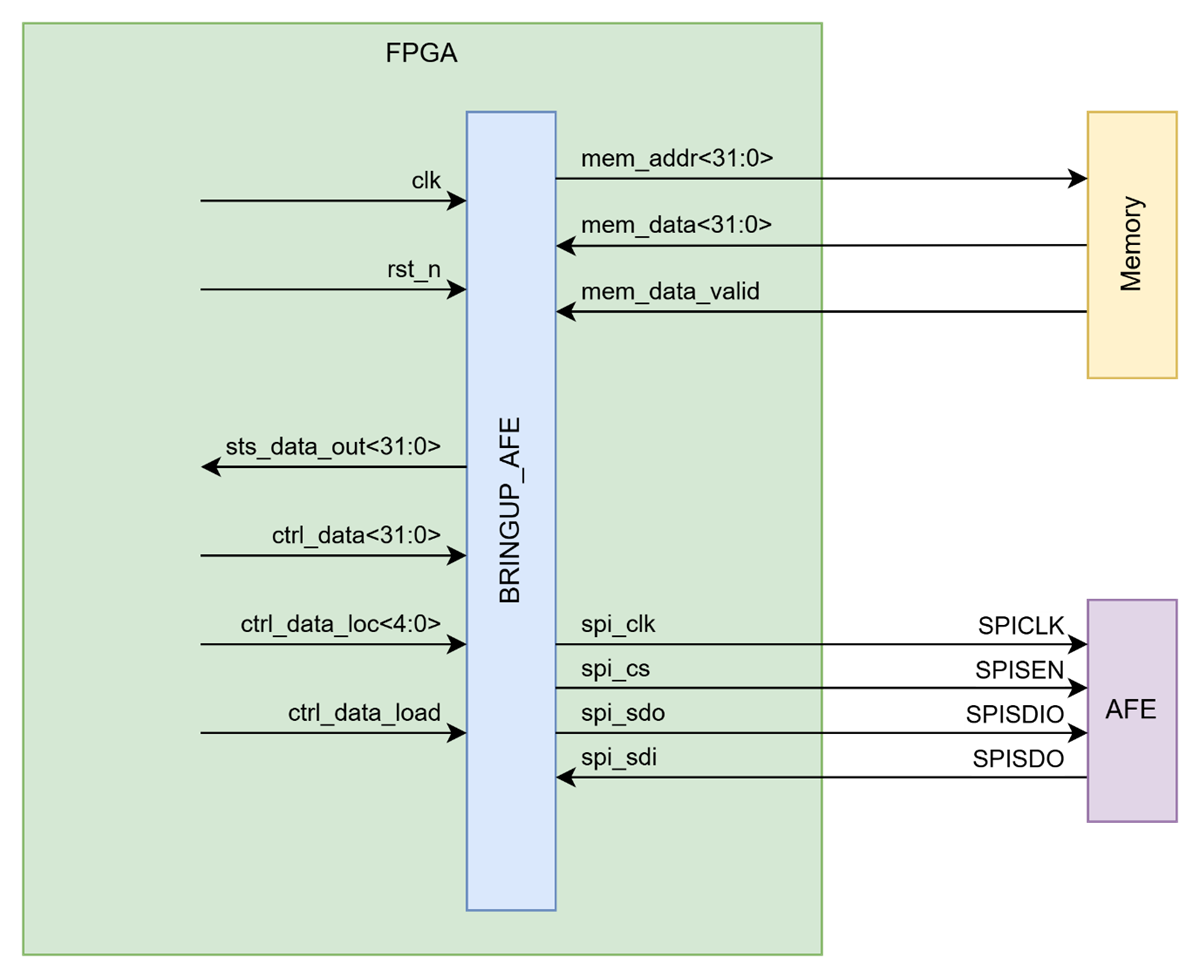

圖 2-1 BRINGUP_AFE 模塊的硬件連接表 2-1 BRINGUP_AFE 模塊–端口說明
| 端口 | I/O | 位寬度 | 說明 |
|---|---|---|---|
| clk | 輸入 | 1 | 模塊時鐘。SPI 時鐘采用了相同時鐘。最大時鐘速度為 10MHz |
| rst_n | 輸入 | 1 | 低電平有效復位 |
| mem_addr | 輸出 | 32 |
啟動期間需要從中加載指令的外部存儲器地址。 內存地址從 0 開始，每執(zhí)行一條指令遞增 1 |
| mem_data | 輸入 | 32 | 存儲在 mem_addr 中的啟動指令 |
| mem_data_valid | 輸入 | 1 |
mem_data 端口中的指令僅在 mem_data_valid = 1 時執(zhí)行 當 mem_addr 更改時，清除 mem_data_valid 在 mem_data 反映存儲在 mem_addr 位置的指令后，置位 mem_data_valid |
| ctrl_data | 輸入 | 32 | ctrl_data 用于配置 BRINGUP_AFE 模塊寄存器 |
| ctrl_data_loc | 輸入 | 5 |
需要加載 ctrl_data 的寄存器地址。 sts_data_out 反映此寄存器地址中的數據 |
| sts_data_out | 輸出 | 32 | 寄存器地址 ctrl_data_loc 中的狀態(tài)信息 |
| ctrl_data_load | 輸入 | 1 | 當 ctrl_data_load = 1 時，ctrl_data 將加載到 ctrl_data_loc 寄存器 |
| spi_clk | 輸出 | 1 | SPI 串行接口時鐘。連接到 AFE 的 SPICLK 引腳 |
| spi_cs | 輸出 | 1 | SPI 低電平有效串行數據使能。連接到 AFE 的 SPISEN 引腳 |
| spi_sdo | 輸出 | 1 | MOSI。連接到 AFE 的 SPISDIO 引腳 |
| spi_sdi | 輸入 | 1 | MISO。連接到 AFE 的 SPISDO 引腳 |
