3 存儲器與 BRINGUP_AFE 模塊之間的接口

BRINGUP_AFE 模塊支持設置 mem_addr 端口，以指示存儲器可在 mem_data 端口上填入數據的地址。在復位 (rst_n = 0) 或 start_bringup = 0 時，mem_addr 設置為 0。當器件退出復位 (rst_n = 1) 且 start_bringup = 1 時，將執行啟動指令。每執行一條指令后，mem_addr 遞增 1。每當 mem_addr 值發生變化時，存儲器就可以在一個 BRINGUP_AFE 時鐘周期內將 mem_data_valid 端口設置為 0。在存儲器將 mem_addr 處的數據填入到 mem_data 端口后，mem_data_valid 即可設置為 1。

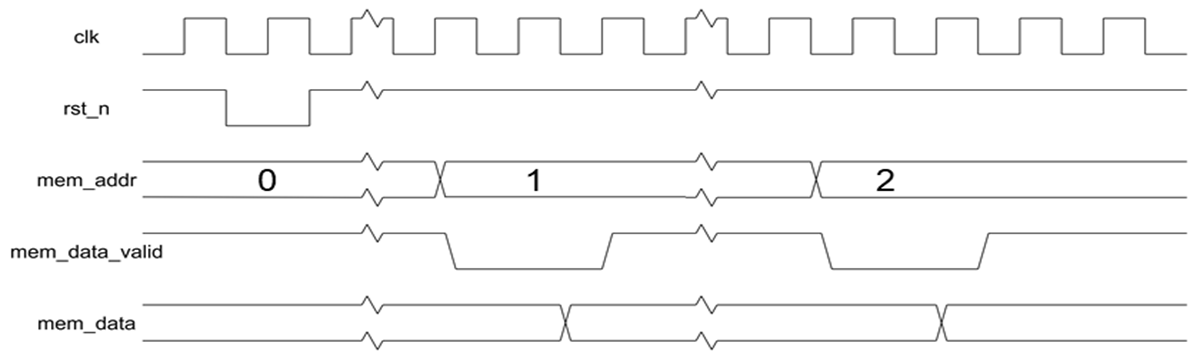

圖 3-1 BRINGUP_AFE 模塊和存儲器之間的數據傳輸時序
