5 低 THD 多路復用器應用

在信號保真度與準確性要求較高的應用中，低 THD 多路復用器至關重要。在音頻系統中，聲音的清晰度與精準再現是首要需求，低 THD 多路復用器可確保信號完整性不受破壞，不會引入影響聽覺體驗的失真。這在高保真音頻設備或?qū)I(yè)音頻系統中尤為關鍵，此類場景下，即便微小的失真也可被察覺。圖 5-1 展示了 TMUX4827（具有 0.001% 的 THD + N 和 1mΩ R_ON 平坦度）如何在音頻系統中實現內置與外置揚聲器或不同音頻源之間的切換。

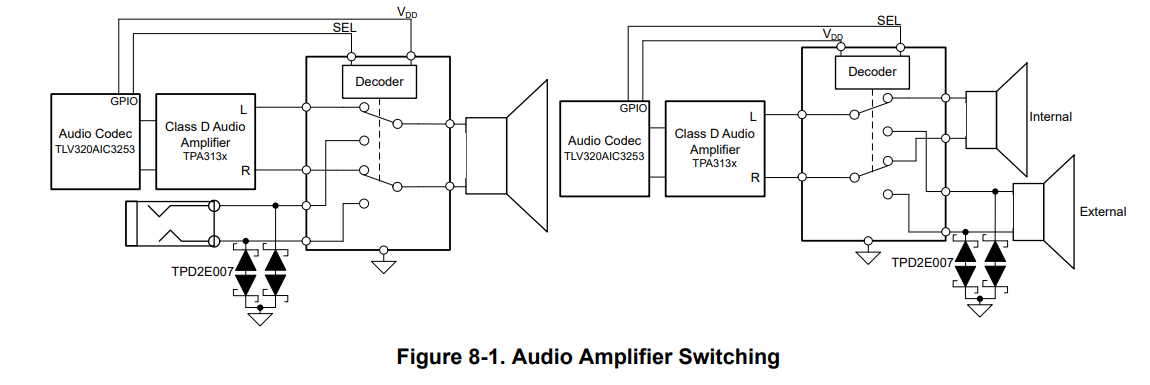

圖 5-1 使用低 THD 多路復用器進行音頻放大器切換

在測試測量場景中，尤其是涉及 ADC 與 DAC 的應用，需采用低 THD 多路復用器以保證模數轉換或數模轉換過程的精度，從而為精準的分析與診斷提供準確的信號表示。此外，PGA 反饋環路中使用的多路復用器需要低 THD 來維持較高的信噪比 (SNR)，從而最大限度降低噪聲的放大。圖 5-2 展示了如何使用 TMUX7612 來切換 PGA 中的反饋電阻器以改變輸入信號的放大倍數。

圖 5-2 TMUX7612 在 PGA 反饋環路中用于改變?cè)鲆娣糯蟊稊?shù)的應用

同樣，在生物醫學應用中，低 THD 對于以最小的失真捕獲和分析生理信號至關重要。無論是檢測心搏 (ECG)、腦部活動 (EEG) 還是肌肉活動 (EMG)，這類敏感測量中的微小失真也會導致錯誤診斷或影響研究結果，因此，低 THD 多路器是保障生物醫學數據質量與可靠性的關鍵元件。在 ECG 系統中，多路復用器可用于實現不同傳感器之間的切換。低 THD 性能允許精確檢測生物醫學信號。

圖 5-3 多路復用 ECG 信號需要低 THD 多路復用器來保證信號準確性
