4 多路復用器的 THD (+N)
圖 4-1 中展示了多路復用器 (MUX) 設備的 THD + N 測試設置示意圖。將低失真正弦波源 Vin 施加到待測試的多路復用器通道 S1 到 D。輸出信號、噪聲及諧波由精密數字化儀采集。該測量在 Vin 頻率范圍內進行（例如，對于音頻應用，掃描頻率為 20Hz 至 20kHz），并將結果整合后形成 THD + N 隨頻率變化的曲線圖。

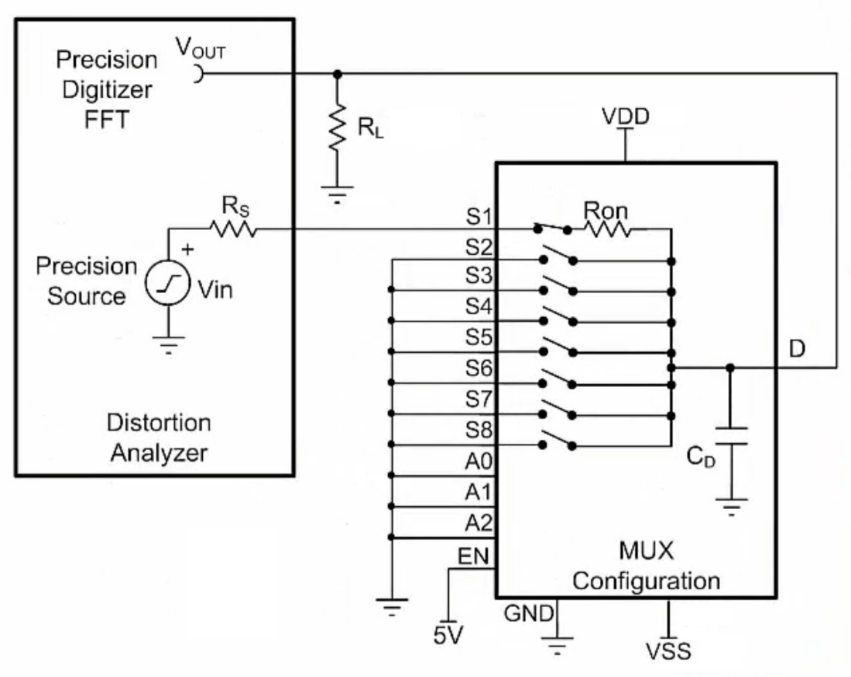

圖 4-1 測量多路復用器 THD + N 的測試設置原理圖
