TPSI3050-Q1 代表了一種完全集成式隔離開關驅動器。它與外部電源開關相結合，可構成全面的隔離式固態繼電器 (SSR)。與 EMR 相比，SSR 具有三個顯著優勢：

• 隔離開關驅動器：它可以靈活地驅動外部場效應晶體管 (FET) 或絕緣柵雙極晶體管 (IGBT)。與機械繼電器相比，SSR 具有更高的可靠性、更輕的重量和更小的尺寸。沒有機械移動觸點，因此可消除可聞噪聲和物理電路性能下降。
• 快速停用開關：響應時間小于 3μs，而繼電器運行時間通常為 1-50ms，這對于過熱或過流情況等事件期間的保護至關重要。
• 生成次級偏置電源：它通過初級側接收的電力生成次級偏置電源。次級側提供 10V 穩壓浮動電源軌，用于驅動各種電源開關。

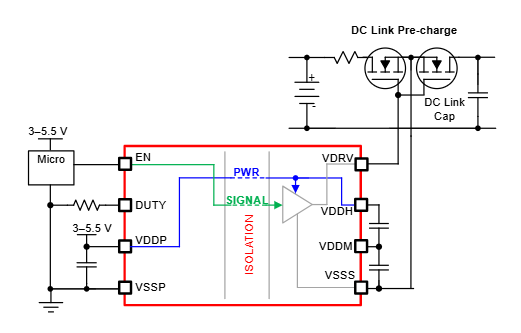

圖 3-1 展示了此應用的方框圖。TPSI3050-Q1 通過來自微控制器的 EN 信號進行控制。在共源極配置中，VDRV 引腳驅動背對背 MOSFET。

圖 3-1 應用中的 TPSI3050-Q1 方框圖

總之，此設計與圖 1-1 中所述方案之間的主要區別在于元件選型。TPSI3050-Q1 可取代傳統的預充電機械繼電器，具有更高的可靠性、更小的尺寸和更好的響應特性。有關更多詳細信息，請參閱 TIDA-050080。
