對 HDC302x 的測量輸出執行 CRC 校驗是確保數據完整性和防止錯誤讀數的重要步驟，尤其是在醫療設備、冷鏈或氣象站等關鍵應用中。本節提供了一個簡單的代碼示例，可輕松實現到 HDC302x 的現有代碼中。本示例特別重點介紹對溫度和濕度讀數執行 CRC 校驗。

HDC3020 遵循 CRC-8 標準，因?yàn)樗鼮闇囟群蜐穸葴y量輸出唯一的 8 位 CRC 值。上面 圖 2-8 說明了這一點。根據用戶希望檢查濕度還是溫度數據，以下算法總共接受三個字節——MSB、LSB 和 CRC 作為參數以及發送的總字節數。然后，它使用數據表中指定的多項式值 0x31 進行計算。方程式 1 顯示了用于 CRC 校驗計算的多項式。

在處理了測量數據和 CRC 字節后，如果最終值為 0x00，則 CRC 校驗已通過，程序會繼續輸出測量讀數；否則，它會在控制臺中輸出錯誤消息。

// function for checking CRC for HDC measurements
uint8_t checkMeasurementCRC(uint8_t data[], uint8_t dataLength){

uint8_t crc = 0xFF; // initial value per HDC302x datasheet
uint8_t byte;
uint8_t bit;

for (byte =0; byte < dataLength; byte++){ // loops through each byte of input data
    crc ^= data[byte]; // XOR next data byte into current CRC value
    for (bit = 0; bit < 8; bit++){ // process each bit from the data byte
        if (crc & 0x80) // if MSB of CRC is 1
            crc = (crc << 1) ^ 0x31; // shift left and apply polynomial
        else
            crc = (crc << 1); // else shift left, but no polynomial application
    }
}
Serial.print("CRC Check Result: "); // optional; prints CRC value for debugging
Serial.println(crc);
return crc; // return final CRC value
}

然后，可以在讀取溫度或濕度時調用此函數，以檢查數據完整性。

Humidity Read Example w/ CRC Check:

uint8_thumCheck[3] = {HDC_DATA_BUFF[3], HDC_DATA_BUFF[4], HDC_DATA_BUFF[5]};

// if algorithm output equals final byte value of 0x00, CRC check passes, else output error message
if ((checkMeasurementCRC(humCheck, 3)) == 0x00){

Serial.println("Humidity CRC check passed.");
humidity = getHum(HDC_DATA_BUFF);
Serial.print("Humidity (RH): ");
Serial.print(humidity);
Serial.println("%");

} else {

    Serial.println("Error: Humidity CRC Check Failed.");

}

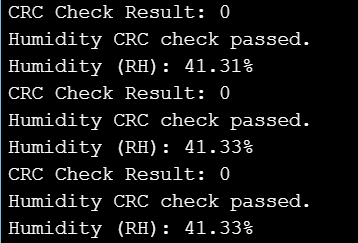

下面 圖 2-9 中提供了示例輸出?？梢圆捎孟嗤姆椒▉頇z查溫度數據完整性。

在 TI 基于 GUI 的代碼生成器 ASC Studio 中可以找到在 C 語言中檢查警報 CRC 的示例。
