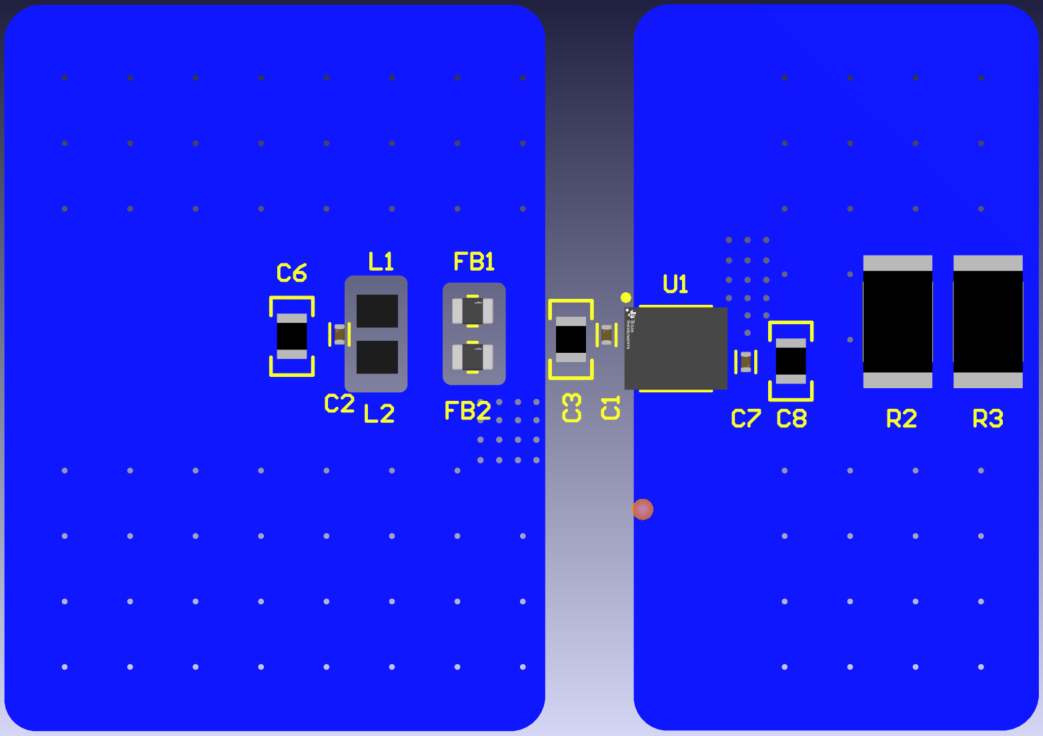

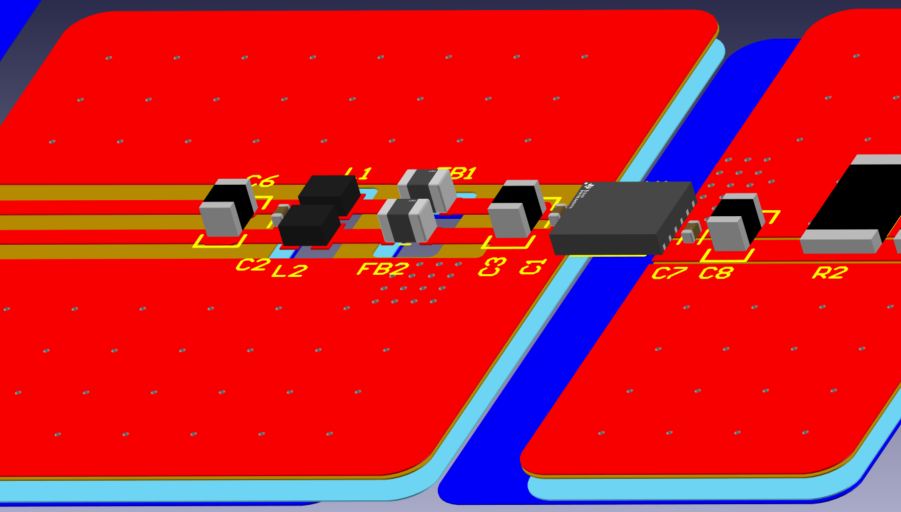

PCB 法拉第屏蔽層是一種用于抑制集成變壓器產生的 H 場的技術。該技術通過在器件下方的內層或底層布置導電銅層來實現。這種法拉第屏蔽層會通過感應產生電流，生成與原始 H 場方向相反的 H 場。為了防止這些感應電流形成旁路，我們還建議在初級和次級接地平面之間留出大約 4mm 間隙。這是通過將初級接地平面從延伸的次級接地平面后撤 4mm 來實現的。在 2 層 PCB 中，需要該間隙才能滿足隔離要求。在 4 層 PCB 中，可以將法拉第屏蔽層放置在內層，但仍需要留出 4mm 間隙。該屏蔽層的目標頻段為 500MHz-1GHz。
