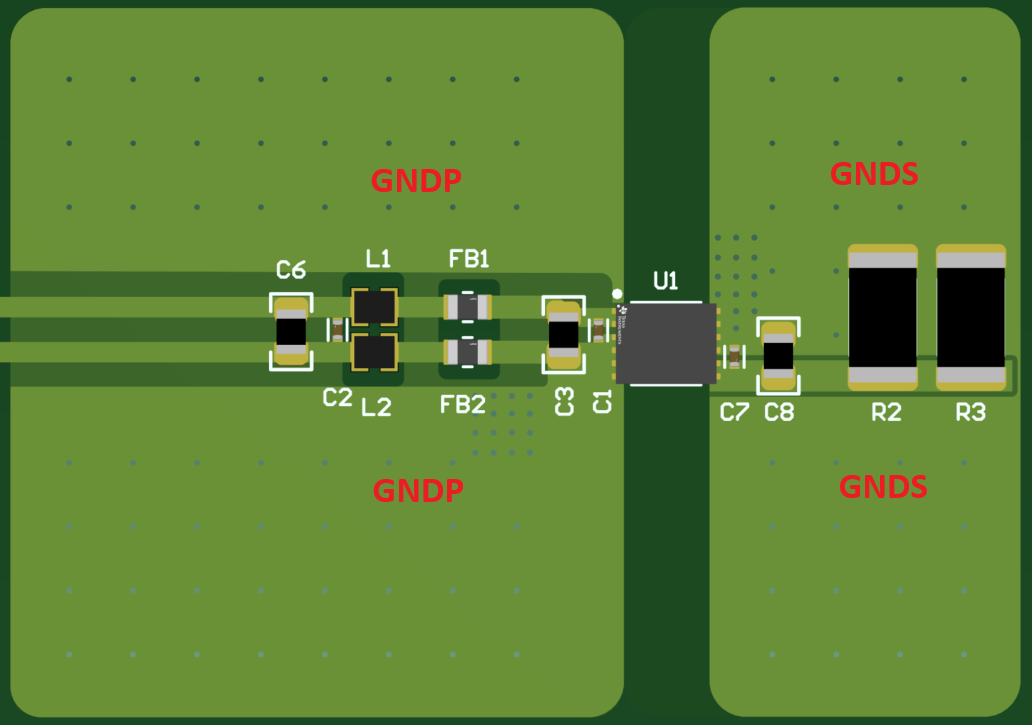

在初級和次級側布置接地平面，可在連接器件的接地引腳時為開關環路提供低阻抗回流路徑。此外，這些平面還可充當法拉第屏蔽層，抑制來自變壓器的 H 場。在設計允許范圍內盡可能擴大覆銅面積。

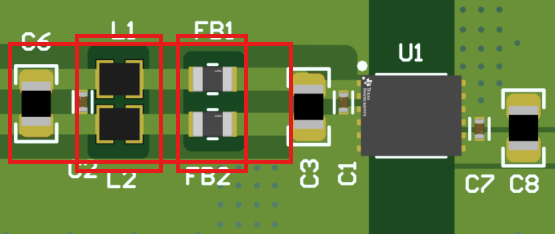

為了防止 HF 電流通過布局寄生電容形成旁路，建議去除 DM 電感器和 FB 下方的覆銅。出于同樣的原因，我們建議在 EMI 濾波器區域周圍設置 1mm KOZ。

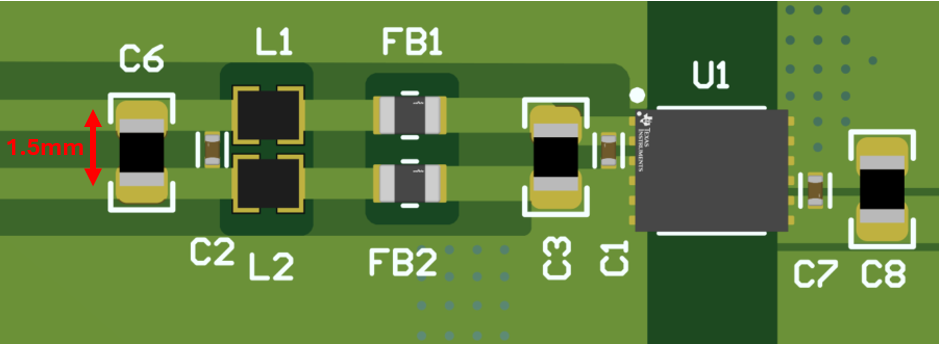

由于開關環路兩側（正極和回流）的阻抗匹配，CM 噪聲得以最小化，而且開關環路距離不會影響 LISN 上的 EMI。因此，建議保持開關環路盡可能短，從而保持小尺寸設計。在這里，為開關環路選擇了 1.5mm 的距離。
