簡介

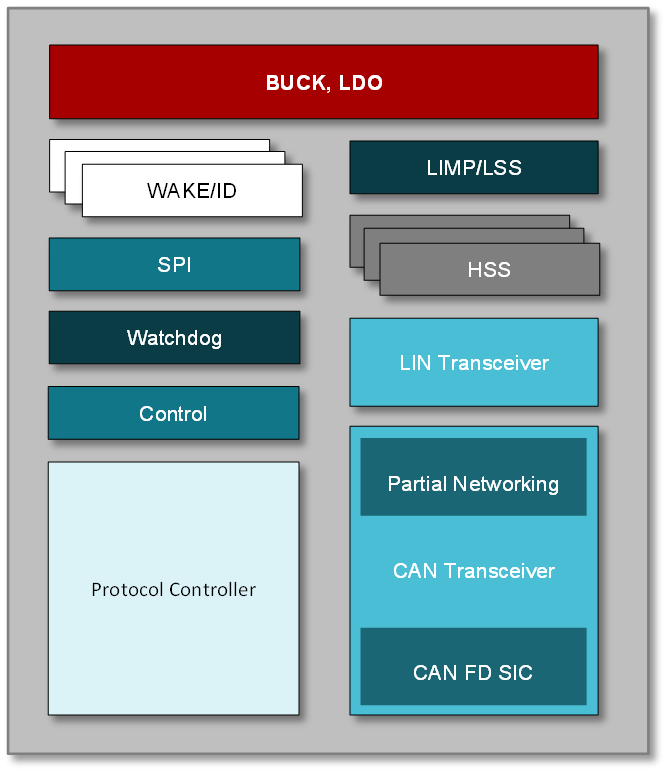

最簡單形式的系統基礎芯片 (SBC) 是一種半導體器件，它將控制器局域網 (CAN) 或本地互連網絡 (LIN) 收發器與電源管理元件集成在一起。電源管理元件可以是低壓降穩壓器 (LDO) 和/或 DC/DC 轉換器。

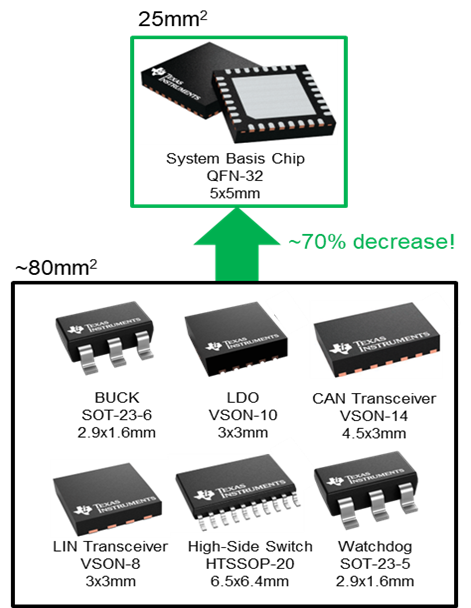

SBC 有助于減少元件和收發器占用空間，尤其是在應用需要額外功率或布局受限的情況下。TI SBC 還可以降低系統中的能耗，從而延長電池壽命并降低功率耗散。

在討論 SBC 之前，本文檔將先介紹 CAN 或 LIN 收發器。這兩類收發器都是總線接口，在相應技術中負責通過電纜實現各節點之間的通信。收發器從處理器 A 獲取單端信息并將信息轉換為差分信號，然后通過電纜傳輸。接收端收發器接收差分信號，將其轉換回單端信號，并發送至處理器 B 以進一步處理。

盡管市面上已有許多基礎 CAN 和 LIN 收發器，不過，我們?nèi)钥梢酝ㄟ^增加保護功能來改進這些收發器，同時降低設計復雜性、減小空間和降低成本。這些功能通常包括總線故障保護、靜電放電保護以及通過 1.8V 至 3.3V 或 5V 輸入/輸出（也稱為 V_IO）向處理器發送和接收數據的能力。

對于汽車和工業設計人員而言，SBC 的高集成度和更高的可靠性有助于為任何使用 CAN 或 LIN 以及電壓穩壓器的系統實現更輕、成本更低的設計。

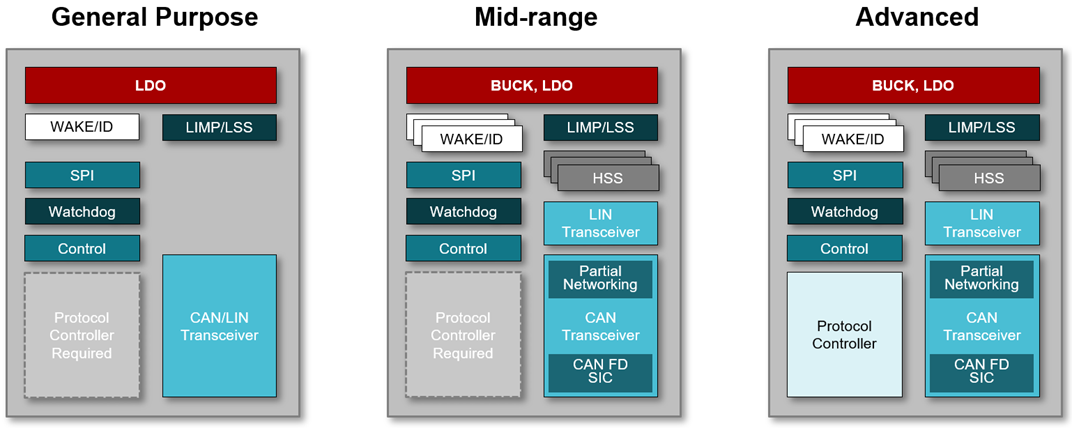

根據集成度，SBC 主要分為三類：

• 通用 SBC 包括 CAN 或 LIN 收發器，以及用于為系統中其他元件供電的低壓降穩壓器 (LDO)。這種類型的 SBC 還可能包括用于主處理器或微控制器進行配置的串行外設接口 (SPI) 或引腳控制。包括的其他特性可以是基本看門狗計時器和喚醒引腳。（請參閱 CAN SBC 的喚醒方法）
• 中端 SBC 集成了更多特性，以進一步縮小 PCB 尺寸。這些特性包括電源調節器、高側開關、額外的喚醒引腳、LIMP 引腳以及可配置的看門狗計時器。中端 SBC 配備 CAN 或 LIN 收發器，或兩者的組合，并且能夠通過 TI 的通道擴展功能添加額外的 CAN 或 LIN 收發器器件。（請參閱應用手冊：使用通道擴展增加 CAN/LIN 通道）電源穩壓器包括 DC/DC 降壓轉換器或 LDO（或兩者），每個都能夠單獨提供 ≥100mA 的電流。
• 高級 SBC 提供可用于升級現有設計的特殊系統功能。這些 SBC 集成了 CAN 收發器和電源穩壓器。此外，它還在同一 SBC 封裝中集成了 SPI 控制器、CAN 控制器、集成電路間通信接口 (I2C) 控制器或通用輸入輸出 (GPIO) 控制器，使用戶能夠更靈活地將各種低壓協議與 CAN 總線進行通信。

其他注意事項

• 德州儀器 (TI)，特色系統基礎芯片 (SBC)，選型指南。
• 德州儀器 (TI)，理解 TCAN4550-Q1 中的 LDO 性能，應用手冊。
• 德州儀器 (TI)，CAN SBC 的喚醒方法，應用手冊。
• 德州儀器 (TI)，使用通道擴展增加 CAN/LIN 通道，應用手冊。
• 德州儀器 (TI)，探索 CAN FD 與速度無關的優勢，技術文章。
• 德州儀器 (TI)，CAN、LIN 與 SBC 概述視頻，視頻系列。
