圖 2-1 顯示了主要硬件模塊,其中 BOOSTXL-DRV8320RS BoosterPack? 插件模塊安裝在 LAUNCHXL-F280049C LaunchPad 開發套件上。BOOSTXL-DRV8320RS 設計用于 6 至 54V 的輸入電源和高達 15A 的驅動電流。三個半 H 橋,能夠驅動使用無傳感器磁場定向或矢量控制的三相 BLDC 電機。LaunchPad 的 3.3V 電源由集成在 DRV8320RS 中的 LMR16006XDDCR 降壓轉換器提供。

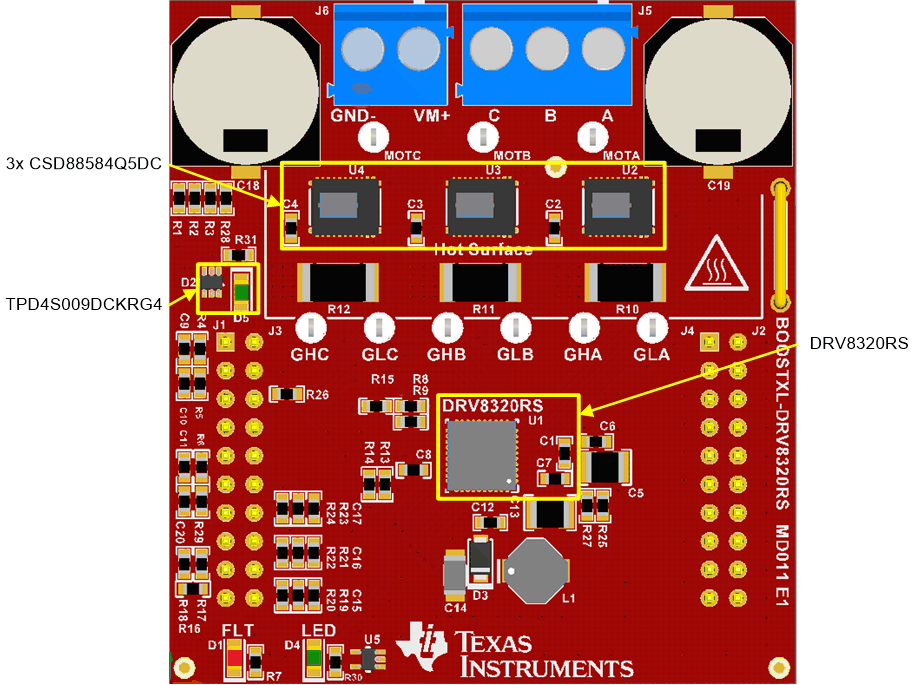

圖 2-1 硬件連接概述
