DRV8320RS 是一款適用于三相電機驅動應用的柵極驅動器 IC。該器件提供了三個經過高精度調節和溫度補償?shù)陌霕蝌?qū)動器，每個驅動器能夠驅動一個高側和低側 N 型 MOSFET。

DRV8320RS 使用 SPI 提供詳細的故障報告和靈活的參數設置，例如用于控制柵極驅動器壓擺率的電流控制選項和各種保護功能。

BOOSTXL-DRV8320RS 是為與 LAUNCHXL-F280049C LaunchPad 配套使用而設計的。C2000?Piccolo?TMS320F280049C 具有集成的可編程增益放大器 (PGA)，可實現低成本的電流檢測方法。因而也就完全不需要外部運算放大器。

C2000Ware MotorControl SDK 提供了用于評估 DRV8320RS、F28004xC 和 InstaSPIN?-FOC 的全套軟件。

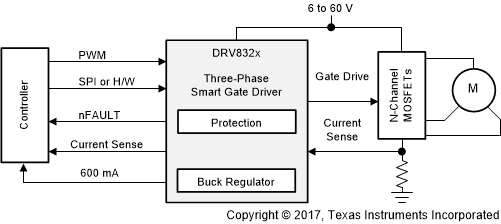

圖 1-1 方框圖
