4.4 LED 指示燈
MCT8316AEVM 具有 5 個狀態 LED，可提供電源的狀態和評估模塊的各項功能。默認情況下，當電路板通電且程序已閃存到微控制器上時，VM LED 和 3.3V 降壓 LED 將點亮。表 4-1 顯示 LED 說明，上電過程中點亮的 LED 以粗體顯示，圖 4-5 顯示 LED 的位置。
表 4-1 MCT8316AEVM LED 說明（上電后默認點亮以粗體顯示）
| 標識符 | 名稱 | 顏色 | 說明 |
|---|---|---|---|
D1 | 降壓穩壓器 | 綠色 | 內部降壓穩壓器是電壓輸出 |
D2 | nFAULT | 紅色 | 當 MCT8316A 發生故障時亮起 |
D3 | ALARM | 紅色 | 當 MCT8316A 滿足報警條件時亮起 |
D4 | VM | 綠色 | 電機電源供應給電路板 |
D5 | MSP_LED1 | 紅色 | 用于 UART 或調試 |
D6 | MSP_LED2 | 紅色 | 用于 UART 或調試 |

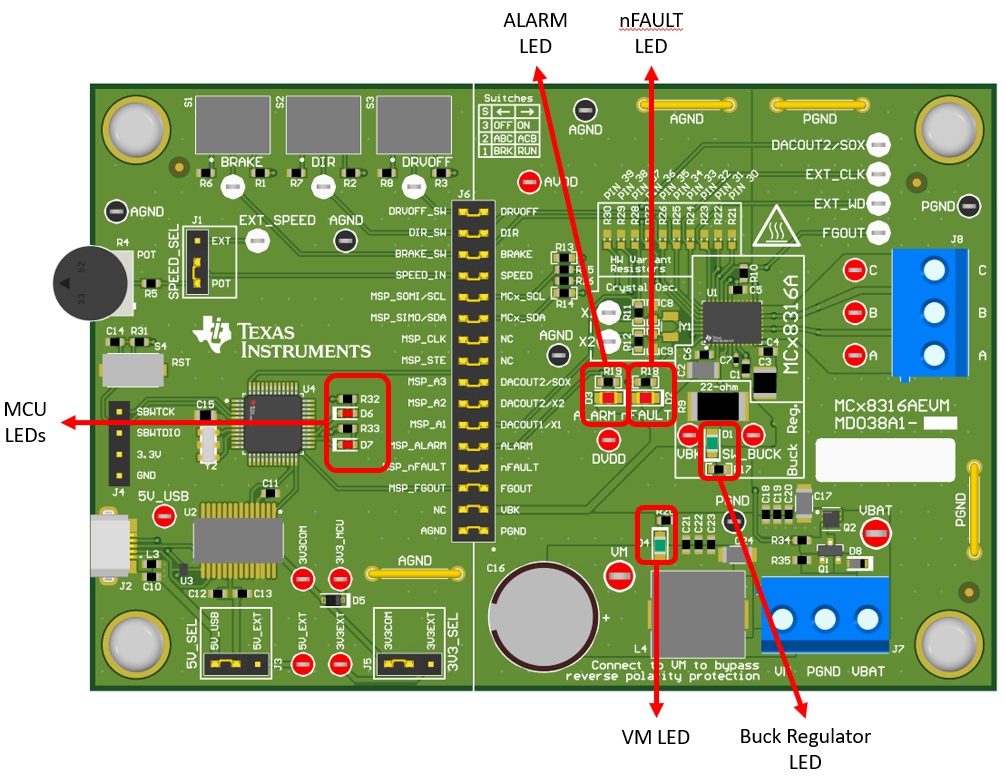

圖 4-5 MCT8316AEVM LED
