ZHCUAG8A February 2020 – March 2021
4 電源連接
ALM2403Q1EVM 的電源連接是通過 EVM 頂部的連接器 J7 提供的。表 4-1 總結(jié)了電源連接器 J7 的引腳定義以及每個電源連接的允許電壓范圍。
表 4-1 ALM2403Q1EVM 電源電壓范圍規(guī)格
| 引腳編號 | 電源連接 | 電壓范圍 |
|---|---|---|
| J7.1 | 輸入級電源 (VCC) | 5V 至 24V |
| J7.2 | 接地 | 0V |
ALM2403Q1 配置為使用通過 J7.1 (VCC) 和 J7.2 (GND) 連接的單電源。默認情況下，跳線 J5 設置為分流引腳 2-3，并將肖特基二極管 (D1) 與電源連接串聯(lián)。當放大器的輸出短接至比 VCC_S 電源更高的電位時，肖特基二極管會在故障情況下阻止任何反向電流流入 VCC_S 電源。將 J5 連接到分流引腳 1-2 以繞過可選二極管 (D1)。圖 4-1 顯示了 ALM2403Q1EVM 電壓電源連接。

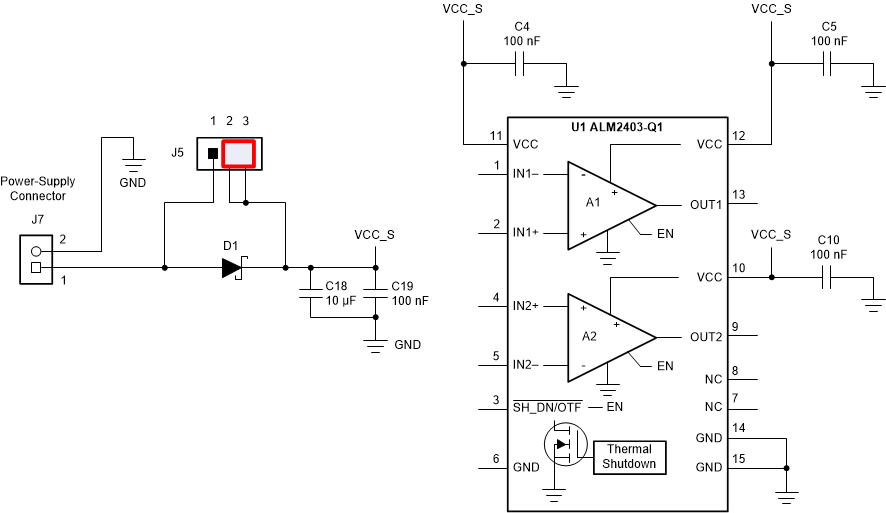

圖 4-1 ALM2403Q1EVM 電壓電源連接
