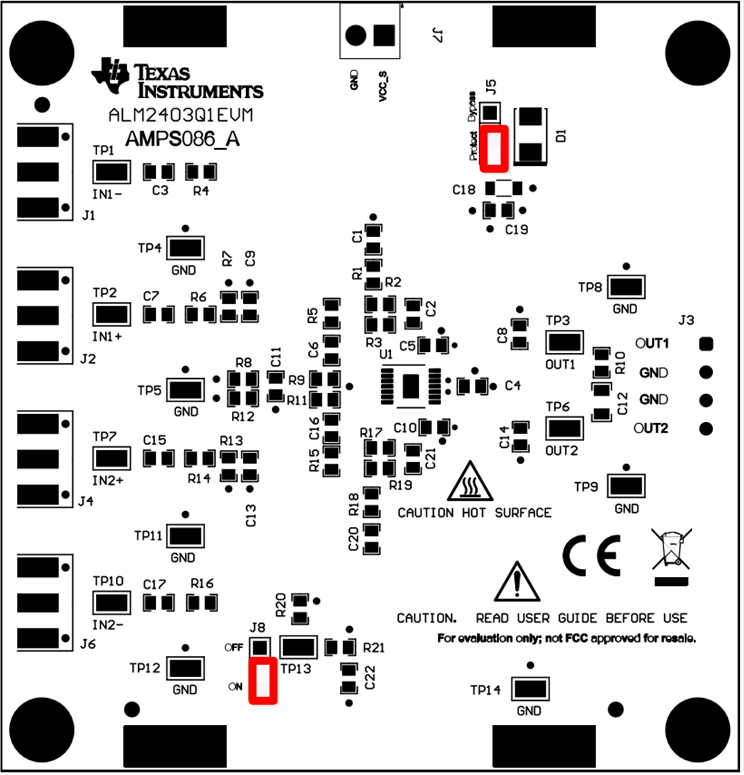

圖 3-1 詳細說明了 ALM2403Q1EVM 的默認跳線設置。表 3-1 說明了這些跳線的配置。
表 3-1 默認跳線配置
| 跳線 |
功能 |
默認位置 |
說明 |
| J5 |
VCC_S 反極性保護 |
分流器 2-3 |
分流器 2-3：肖特基二極管阻止 VCC-S 電源反向電流
分流器 1-2 繞過 VCC_S 肖特基二極管保護 |
| J8 |
SH_DN/OTF |
分流器 2-3 |
過熱標志或關斷：
分流器 2-3 導通放大器；引腳用作過熱標志
分流器 1-2 關斷放大器 |
