4.2 啟動
圖 4-1 和圖 4-2 顯示了 TPS51397AEVM 的啟動波形。在圖 4-1 中，一旦輸入電壓達到 UVLO 閾值，輸出電壓就會上升。在圖 4-2 中，最初施加輸入電壓，并通過在 J5 上使用跳線將 EN 連接至 GND 來禁止輸出。當跳線被移除時，EN 被釋放。當 EN 電壓達到使能閾值電壓時，啟動序列開始、輸出電壓斜升至 5V 的外部設置值。這些圖中的輸入電壓為 12V、負載為 1Ω。

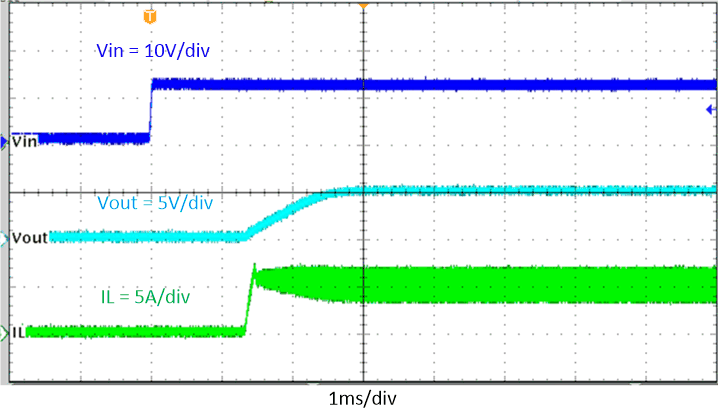

圖 4-1 相對于 VIN 的啟動波形，Iout = 5A

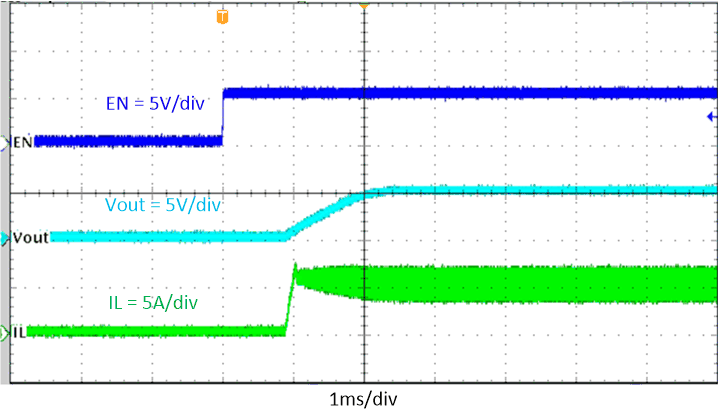

圖 4-2 相對于使能的啟動波形，Iout = 5A
