6 GUI 操作（DRV8461EVM、DRV8462EVM 和 DRV8462VEVM）

轉到“Driver Control”頁面中的“STEPPER MOTOR CONTROL”選項卡。將“Motor Driver”設置為“Awake”，將“Driver Outputs”設置為“Enabled”。使用默認設置，點擊“Start Input-Based STEP”按鈕。電機沿一個方向旋轉。使用“Input-based Direction”控件更改方向。電機沿反方向旋轉。

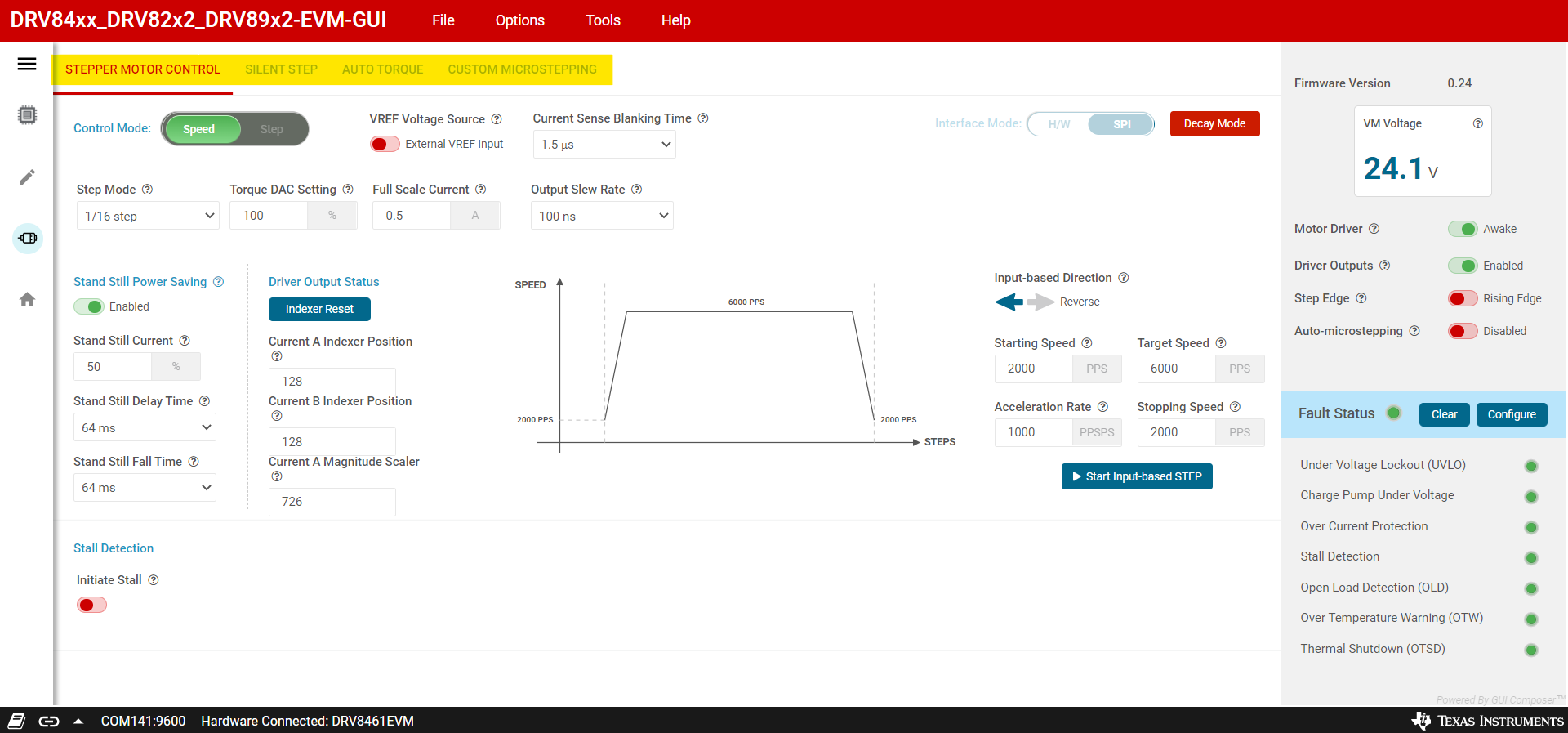

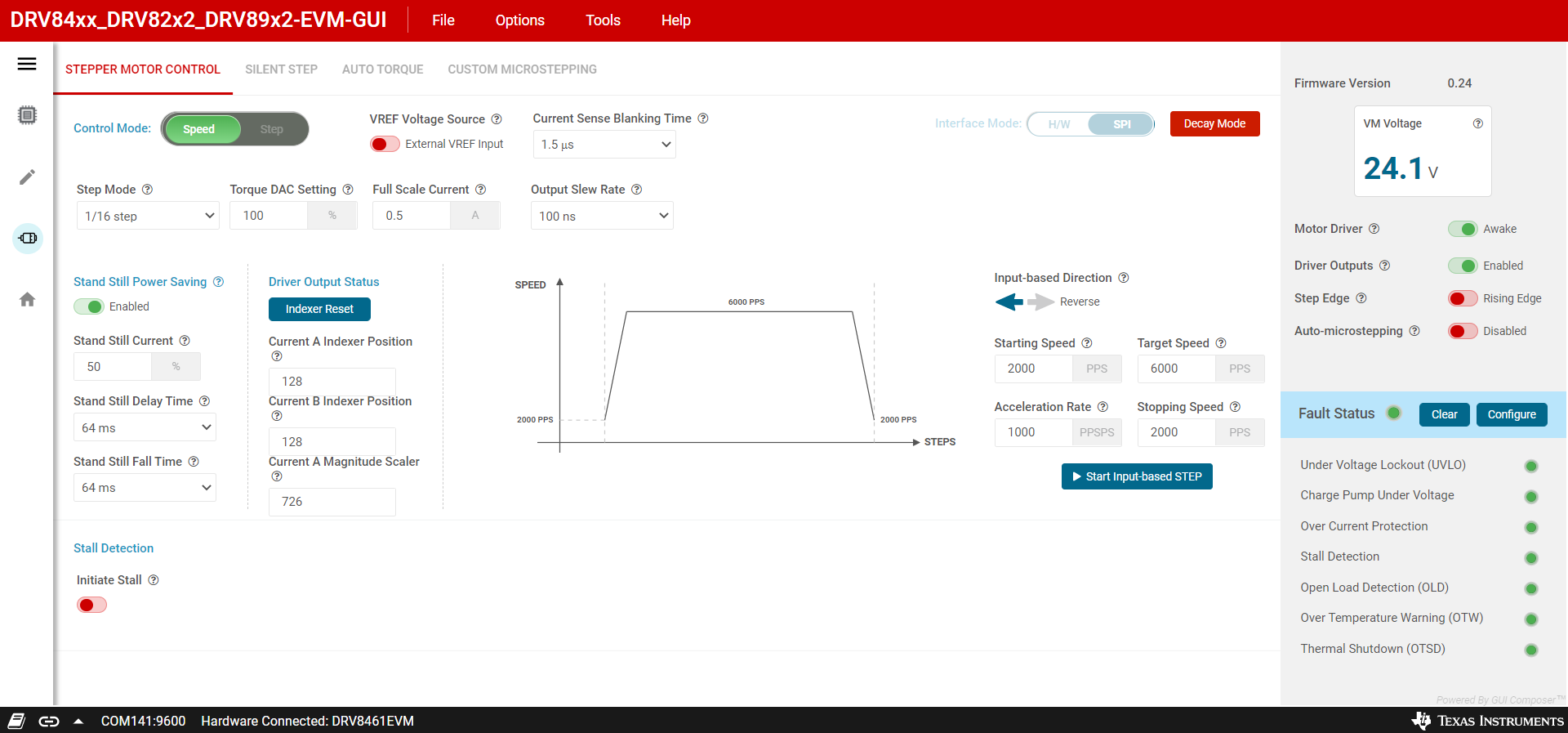

圖 6-1 步進電機控制
“Register Map”菜單會顯示所有器件寄存器?？梢允褂谩癋ield View”面板或通過更改“Value”列中顯示的十六進制數據直接修改寄存器值。

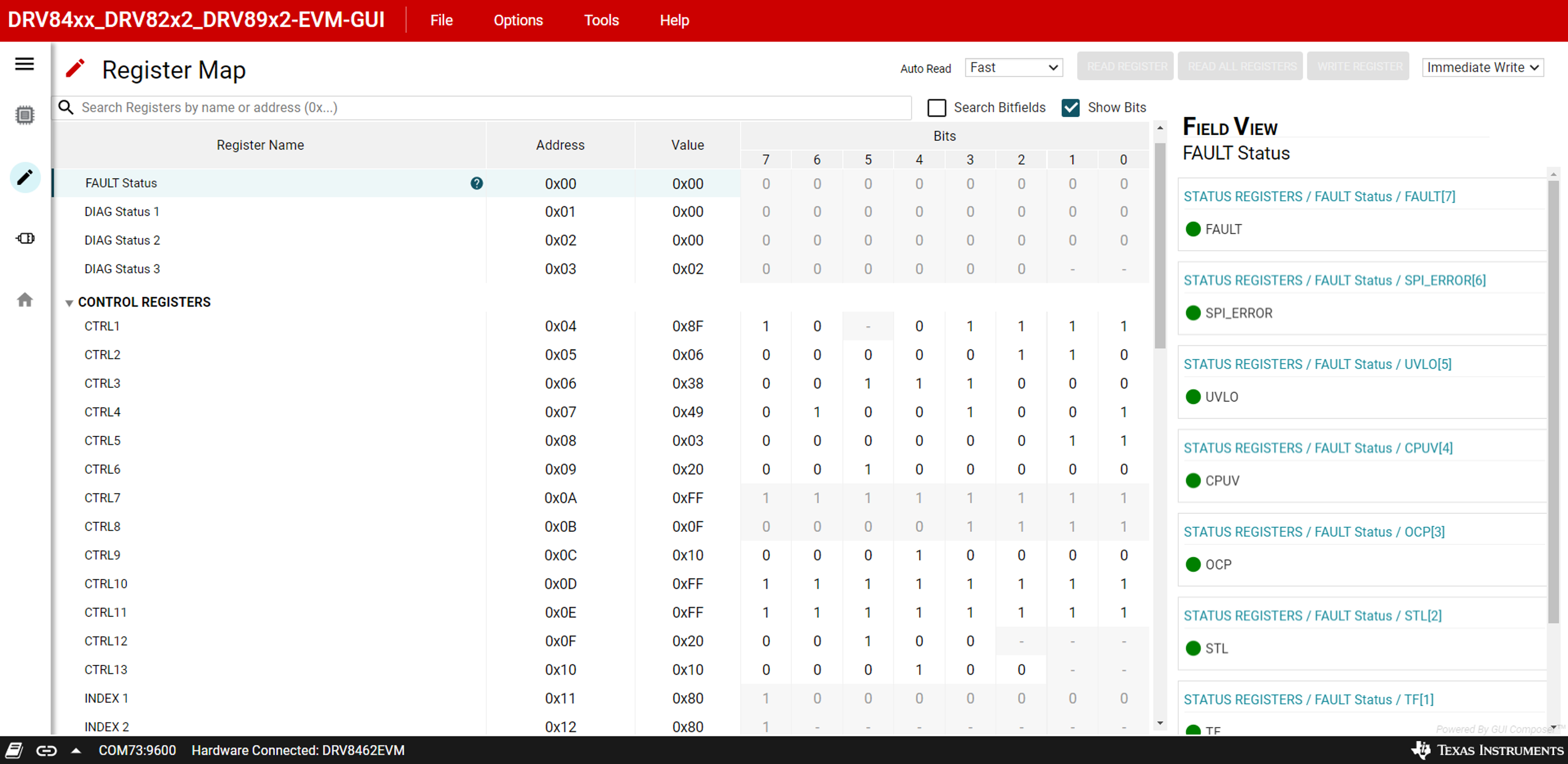

圖 6-2 寄存器映射
1. 使用“File”菜單的“Save Registers”選項，可以將所有寄存器設置保存為“regs.json”文件。使用“File”菜單的“Load Registers”選項，可以將保存的值從保存的“regs.json”文件加載回寄存器。
2. CTRL14 寄存器會報告轉換為等效電壓范圍的 VM_ADC 值，該值僅顯示在寄存器映射頁面上。主 GUI 面板上報告的 VM 電壓由微控制器以更高的精度測量，不是電機驅動器寄存器報告的值。
可以使用圖 6-3 中突出顯示的選項卡來評估器件特性
圖 6-3 驅動器控制菜單
請參閱 DRV8462 數據表或 DRV8461 數據表，了解步進電機驅動器器件的集成特性。下面僅介紹了主要特性。GUI 提供對器件中所有功能的訪問。
1. Stand Still Power Saving：此特性定義了電機靜止時的保持電流電平。通常，所需的保持電流可能明顯低于運行電流。此功能可以節省功耗，并避免不必要的電機發熱?！癝tand Still Current”默認設置為由“Torque DAC Setting”和“Full Scale Current”所定義運行電流的 50%?？奢斎氲淖钚≈禐?1%。啟用此功能，并設置所需的保持電流值以及您應用所需的延遲時間。

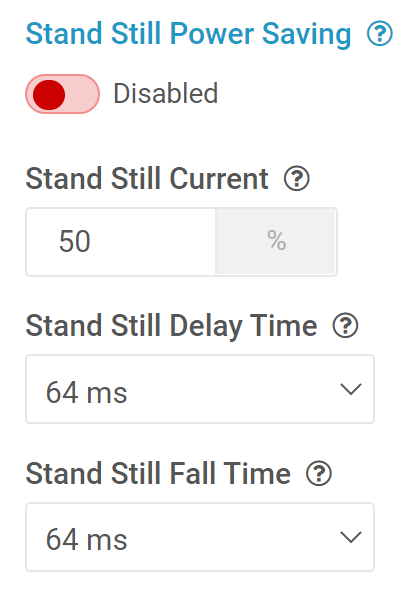

  圖 6-4 靜止省電功能
2. Driver Output Status：本部分顯示驅動器器件分度器表中電流 A 和 B 的分度器位置。該值從 0 變?yōu)樽畲笾?255，然后通過 0 降至最小值 -255，再升回 0。只要 STEP 輸入處于活動狀態，就會重復此序列。點擊“Indexer Reset”按鈕會將索引器位置重置為表中電流 A 和電流 B 的默認值。點擊“Indexer Reset”與轉到“Register Map”頁面并在 CTRL1 中設置 IDX_RST 位具有相同的效果，它會在分度器復位后立即自行清除。分度器復位操作不會復位任何其他寄存器設置。除此之外，還會顯示電流 A 在其對應的分度器位置的幅度定標器。這是包含在寄存器 INDEX5（高 8 位）和 INDEX4（低 2 位）中的一個 10 位值 0 至 1023。當定標器值為 1023 時，它表示電流 A 的最大電流值。定標器值不受扭矩 DAC 設置、靜止電流設置或自動扭矩電流 DAC 設置的影響。

圖 6-5 驅動器輸出狀態.

Auto-microstepping：啟用后，此功能會自動將步進輸入脈沖內插到 RES_AUTO 下拉菜單中選定的自動微步進模式。

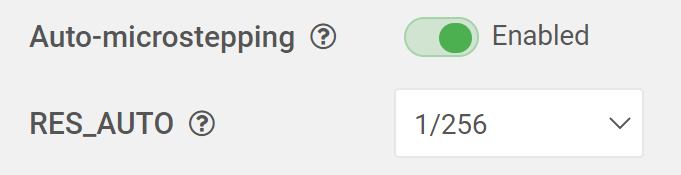

圖 6-6 自動微步進和 RES_AUTO
Step Edge：該設置會選擇上升沿或兩個邊沿的階躍輸入響應。默認設置為 Rising Edge。選擇“Both Edge”選項后，電機會以兩倍的目標速度步進。相應地設置“Target Speed”，以避免電機失速。
圖 6-7 階躍邊沿
Control Mode：這是一項 GUI 應用程序功能，允許在“Speed”模式和“Step”模式之間進行選擇。在“Speed”模式下，電機可使用定義的加速和減速率運動曲線以設定的目標速度運行。在“Step”模式下，可以通過在設定的目標速度下設置所需的步進數來將電機步進至所需位置。當目標速度設置為 1 PPS（每秒脈沖）時設置

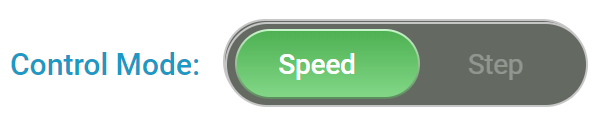

圖 6-8 控制模式
如果將啟動、停止、加速率和目標速度設置為相同的值，將直接以目標速度啟動電機。要從高于 400 PPS 的目標速度過渡到低于 400 PPS 的速度（或者相反），您必須停止電機然后再次啟動電機。這僅適用于與我們的 EVM 配合使用的 GUI，這不是電機驅動器限制。

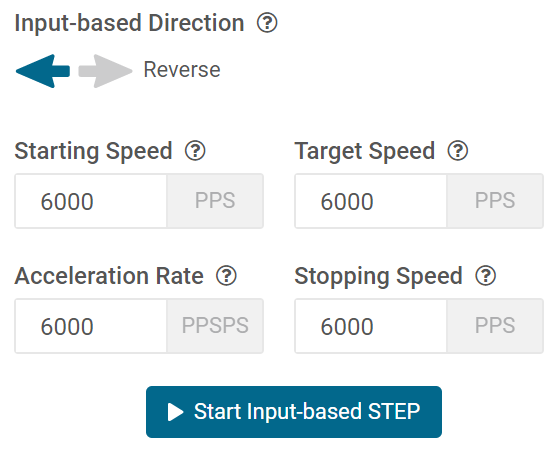

圖 6-9 基于輸入的 STEP 控制面板
Stall Detection：可以使用“Initiate Stall”滑動開關啟用此功能。啟用后，GUI 會顯示所有失速檢測設置和功能。失速檢測可用于學習模式，該模式可使用學習過程自動學習失速閾值，也可通過禁用“Learn Mode”手動進入失速閾值模式。
圖 6-10 失速檢測
失速檢測需要驅動器以智能調優紋波控制衰減模式運行，這是器件的默認設置。可以使用“STEPPER MOTOR CONTROL”選項卡中的“Decay Mode”GUI 按鈕來修改衰減模式。EVM 上的測試點 A3 會輸出與扭矩計數等效的模擬電壓，每 8ms 更新一次。扭矩計數 = (輸出電壓 x 4095) / 3.3。
圖 6-11 衰減模式
GUI 應用程序具有在加速期間禁用失速檢測的功能。此功能默認設置為“Disabled”。在執行失速閾值學習之前，等待 LED D10 熄滅指示的加速完成。
注：加速期間禁用失速檢測時，扭矩計數為 4095。加速完成后，失速檢測會自動啟用，并顯示實際扭矩計數。
在學習模式下，在無負載的情況下以所需的目標速度運行步進電機。等待出現“Stall Detection”消息顯示“Please stall motor to complete Stall Threshold learning sequence”和“Relearn Stall Threshold”按鈕。然后使用一對帶軟鉗口的鉗子安全地手動停止電機，如果您使用具有機械行程末端硬停止位置的線性系統，請讓電機達到物理停止位置。

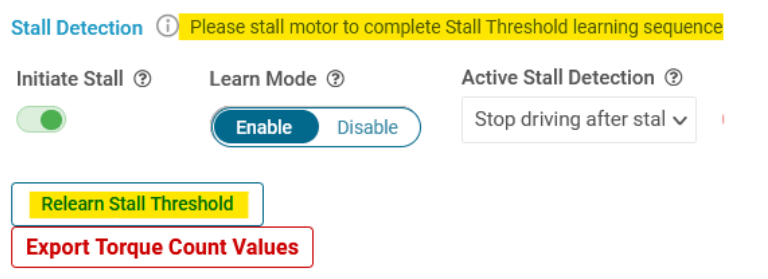

圖 6-12 失速閾值學習

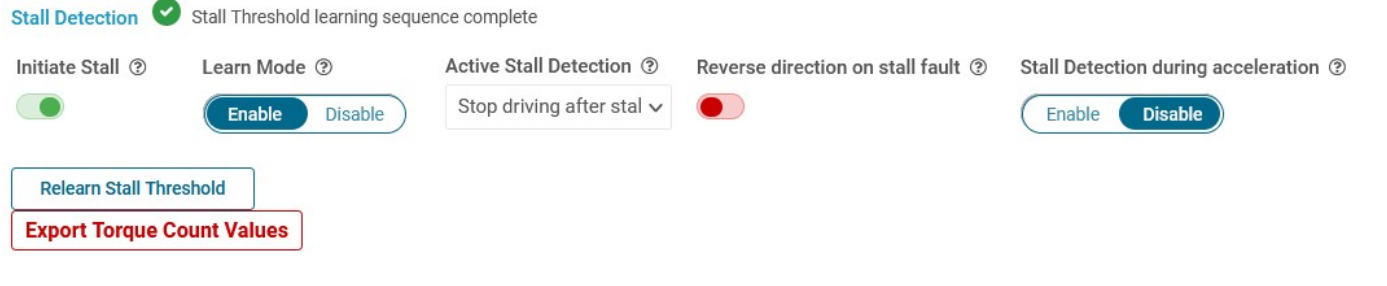

成功的失速閾值學習將通過復選標記圖標和文本“Stall threshold learning sequence complete”來指示。按下“Relearn Stall Threshold”按鈕可隨時進行重新學習。如果“Active Stall Detection”設置為“Stop driving after stall”，并將“Reverse direction on stall fault”設為關閉（這恰好是默認設置），電機將在學習完成后立即停止，GUI 狀態面板中的“Stall Detection”指示燈將變?yōu)榧t色。按下 GUI 中故障狀態指示燈右側的“Clear”按鈕后，可以再次運行電機。如果您想在失速后繼續驅動，可以在下面啟用它。
圖 6-13 失速后繼續驅動
在手動失速閾值進入模式下，運行電機并將運行“Stall Threshold”滑塊設置為零。它顯示的扭矩計數以及繪制隨時間變化的曲線圖。如果在使用高 DCR 步進電機時扭矩計數較低，請使用 x8 倍頻器。記錄扭矩計數并將閾值設置為扭矩計數值的 50% 或更低。按照與學習模式操作中相同的步驟檢測電機失速。按下“Export Torque Count Values”，將 512 個歷史扭矩計數值導出到 Excel 文件。
注：在此預量產器件版本中，存在一個無法清除 FAULT 寄存器中的 STL 位的已知問題。為解決此問題，請使用“Keep driving after stall”設置進行“Active Stall Detection”，或在成功學習序列后打開“Reverse direction on stall fault”。

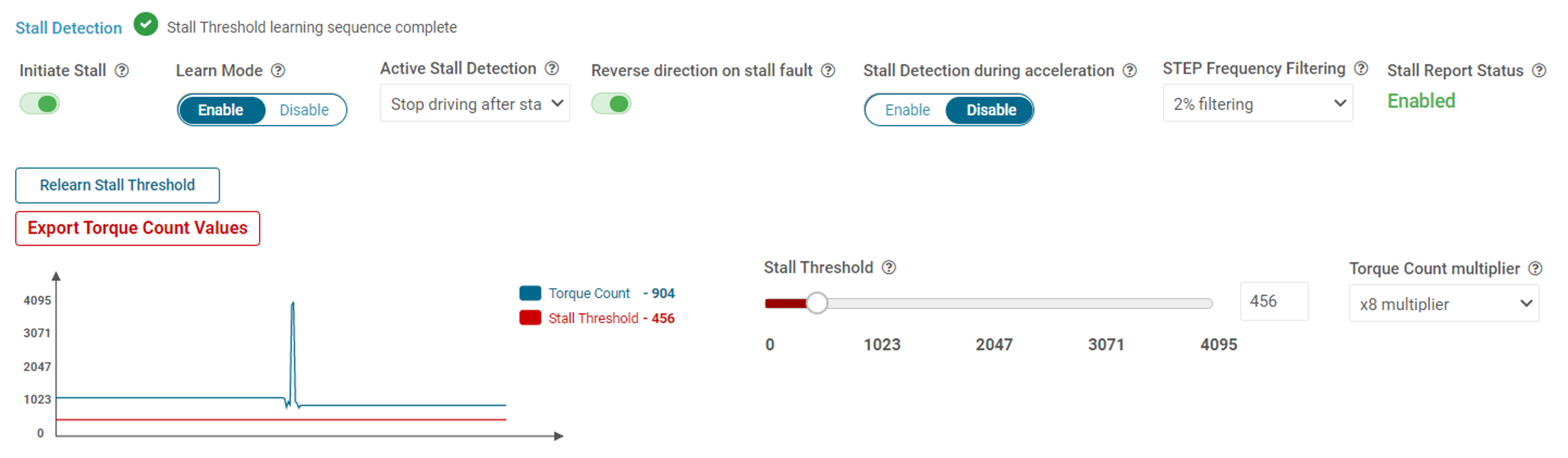

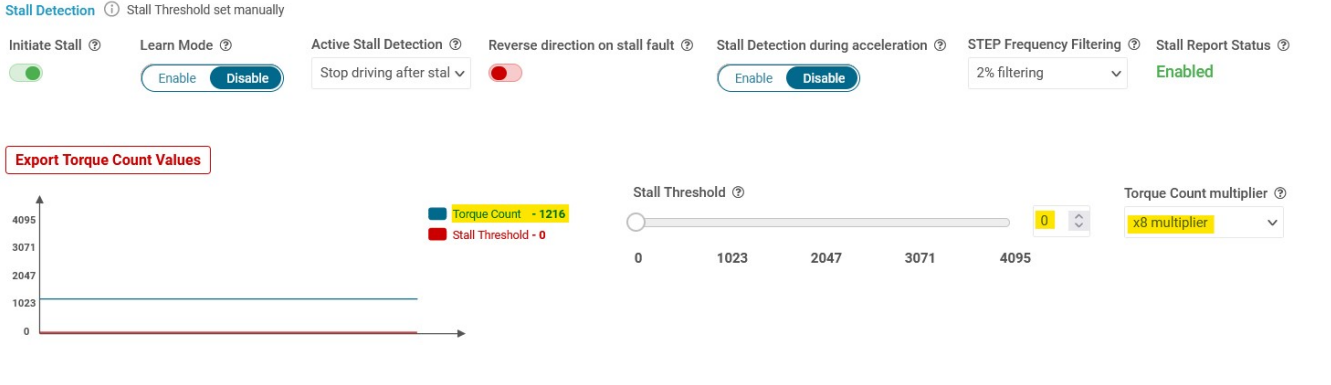

圖 6-14 扭矩計數和導出扭矩
Custom microstepping：要設置和啟用此功能，請使用“CUSTOM MICROSTEPPING”選項卡。自定義微步進允許用戶定義自定義電流波形，而不是由集成微步進分度器定義的正弦波。啟用自定義微步進后，無論設置如何，驅動器都會忽略集成微步進設置。
用戶可使用下拉菜單在“User Defined”（默認值）或 GUI 中提供的三個其他預設選項之間進行選擇。這是為便于使用而提供的 GUI 功能。點擊所需的選項，例如“Triangular”，將寄存器 CUSTOM_CURRENT1 自動填充到 CUSTOM_CURRENT8。寄存器 CUSTOM_CURRENT1 至 CUSTOM_CURRENT8 定義相電流電周期的第一象限。器件會自動填充其余象限，包括整個電氣周期的零值。如果選擇了“User Defined”選項，請輸入所需波形的值。在寄存器中填充了所需的值后，啟用“Custom-microstepping”滑動開關。

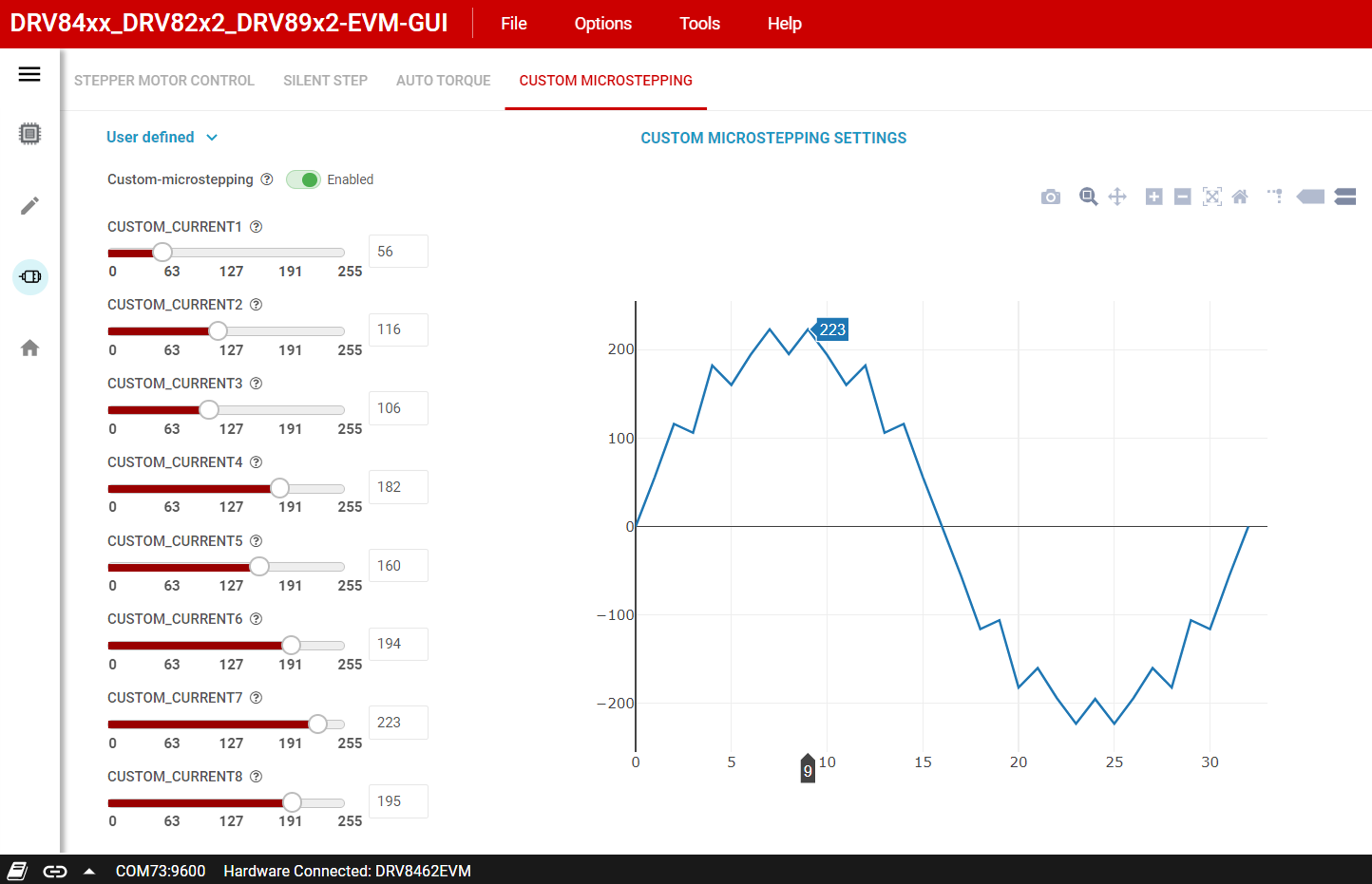

圖 6-15 自定義微步進
Silent step Decay mode：要設置和啟用此功能，請使用“SILENT STEP”選項卡。
注：失速檢測功能只有在智能調優紋波控制衰減模式下才有效。使用“Silent Step Decay Mode”時禁用失速檢測。
將“Silent Step Decay Mode”滑動開關設置為“Enabled”。為您的應用選擇所需的靜音步進轉換閾值步進速率。從 KP 值 32 開始，并根據應用情況微調 KP 和 KI。靜音步進衰減模式有利于電機的低步進速率運行，尤其是在 1/4、1/2 和全步進等低微步進設置下。
使用以下過程演示此功能。從“Speed”控制模式下 GUI 的默認設置開始。將“Target Speed”降至 2000 PPS 并將“Step Mode”更改為 1/4 步進。運行步進電機。在使用這些設置運行時，電機通常會產生可聞噪音。切換到“SILENT STEP”選項卡。將“Silent Step Decay Mode”滑動開關設置為“Enabled”。將“Silent Step Transition Threshold”選擇為 400Hz。將 KP 值設置為 32。電機會以靜默方式運行。

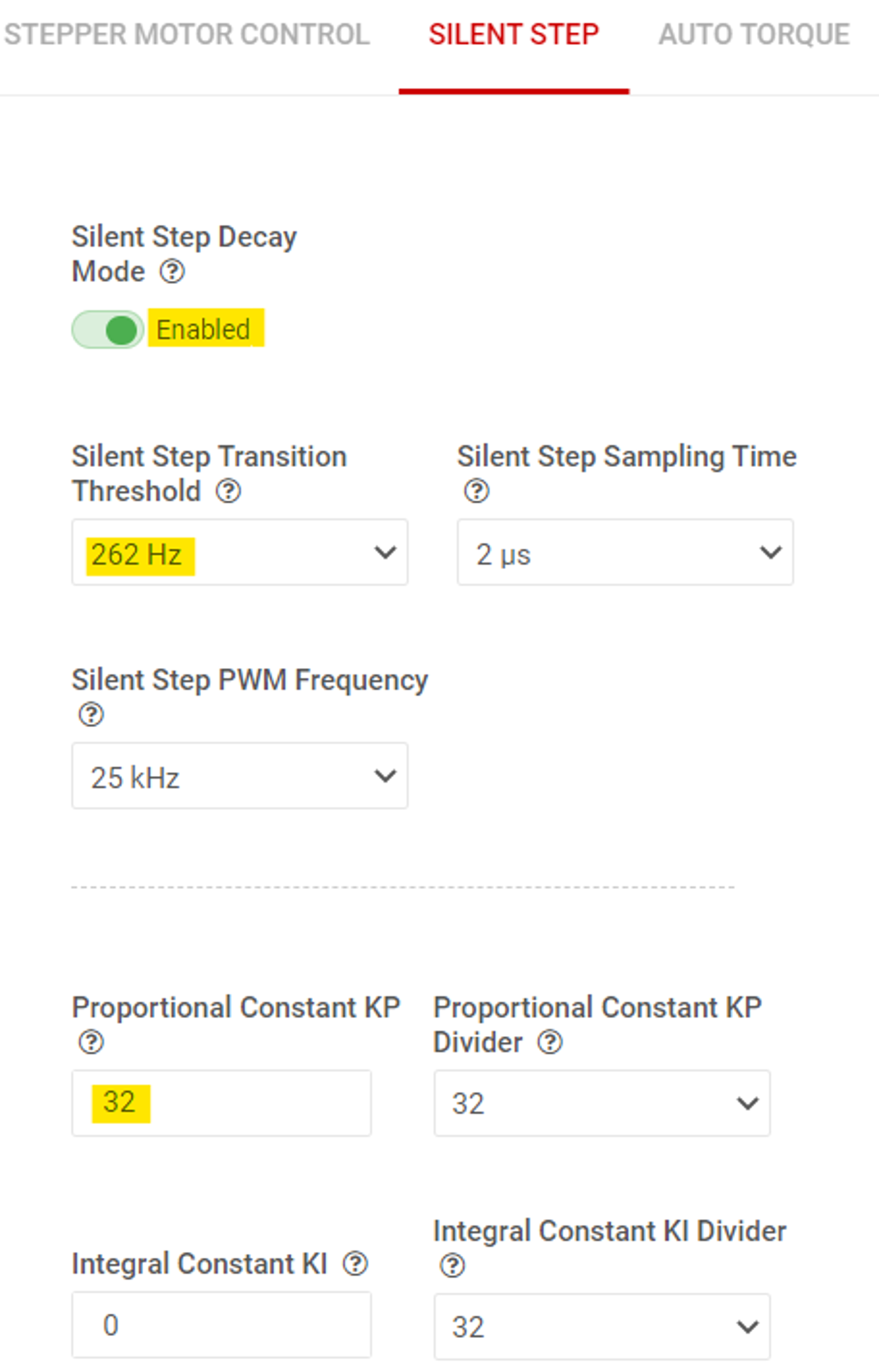

圖 6-16 靜音步進控制面板
Auto Torque：要設置和啟用此功能，請使用“AUTO TORQUE”選項卡。以下示例介紹了如何使用額定電流為 1.7A 的 J-4218HB2401 NEMA17 雙極步進電機（通常用于 3D 打印機）設置自動扭矩。額定電流大于 3A 的 24V 電源用于為 EVM 供電。
1. 從 EVM 的默認設置開始。使用按鈕 S1 執行 EVM 固件復位將加載 EVM 的默認設置。點擊 GUI 主頁上的 DRV8462EVM 圖標，在 GUI 應用程序和 EVM 之間建立連接。
2. 轉至左側菜單欄中的“Motor Control”菜單。將“Motor Driver”設置為“Awake”。在“STEPPER MOTOR CONTROL”選項卡中將“Full-Scale Current”設置增加到 2A。將“Driver Outputs”設置為“Enable”。使用“Start Input based STEP”按鈕啟動電機。
3. 切換至 GUI 的“AUTO TORQUE”選項卡。使用滑動開關啟用“Auto Torque”模式。
4. 接下來，當電機空載運行并使用“Learn”參數的默認設置時，按下“Auto Torque Learn”按鈕啟動學習。學習完成后，系統會立即顯示一個帶有“Learn Completed”字樣的綠色復選標記。通過按下“Auto Torque Learn”按鈕，可以隨時在電機空載運行的情況下完成重新學習。預量產器件要求在開始學習之前將 KP 值設置為 1。量產器件沒有此項要求。
5. 在“Loop Regulation”部分配置最小和最大電流限制值。這些是 8 位整數值，以十進制表示為 0 至 255。將最小電流限制值設置為 48，該值可以等于 (48/256) * 2A，即 375mA。在 375mA 驅動電流下，該步進電機將具有足夠的扭矩，能夠在輕負載下運行，而不會丟失步進或失速。這是在應用中選擇最小電流限制值的標準。將最大電流限制值設置為 192，該值可以等于 (192/256) * 2A，即 1.5A。如果應用需要，可以選擇更高的最大值。自動扭矩可在瞬態較高負載轉矩期間允許電機短時間過驅。

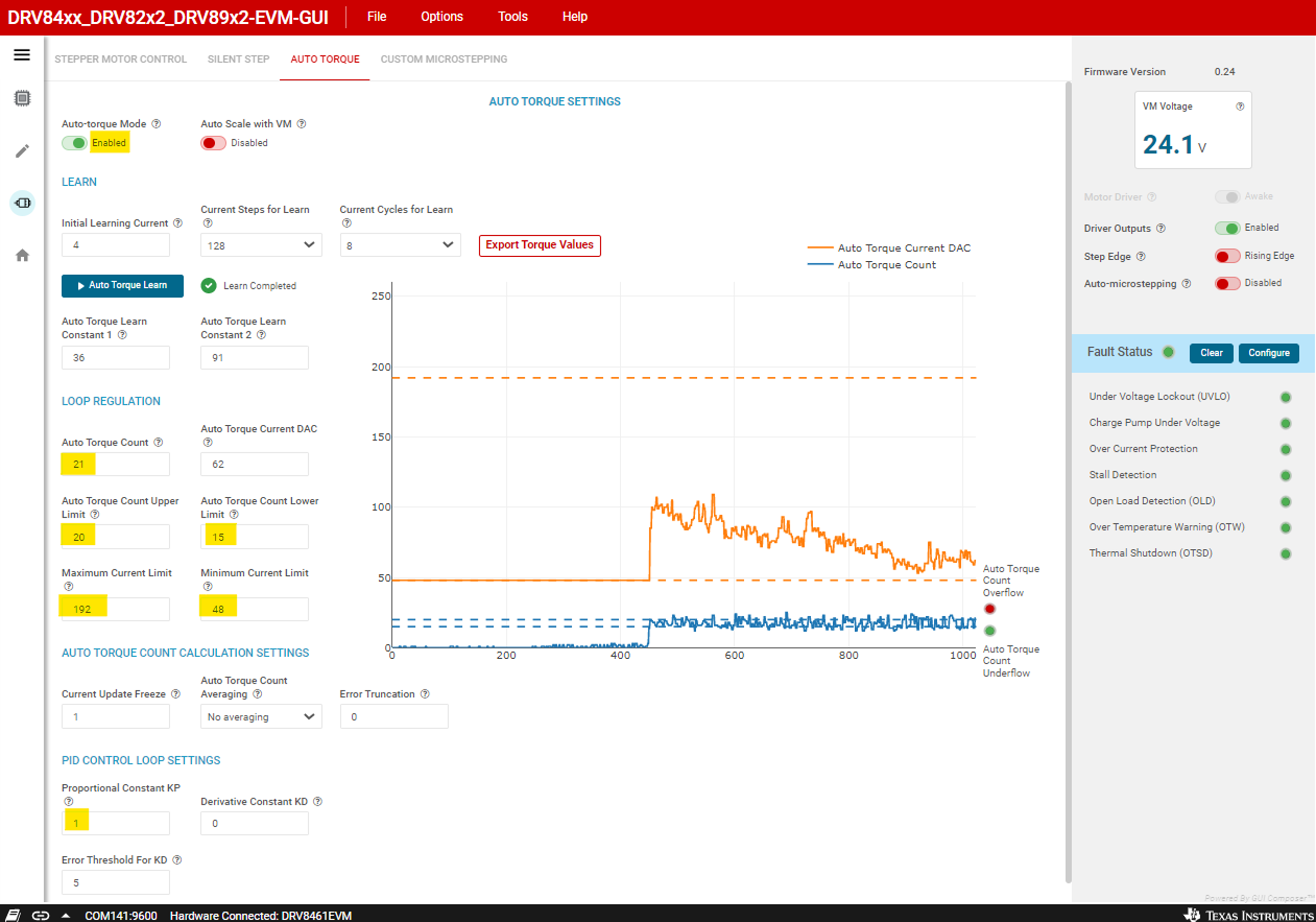

  圖 6-17 自動扭矩控制面板
  右側的圖表顯示以下各項的數據：
  - Auto Torque Count（藍色實線）
  - Auto Torque Current DAC（橙色實線）
  - Auto Torque Count Upper Limit（上方藍色虛線）
  - Auto Torque Count Lower Limit（下方藍色虛線）
  - Maximum Current Limit（上部橙色虛線）
  - Minimum Current Limit（下部橙色虛線）
  - Auto Torque Count Overflow（右上角紅色/綠色錯誤指示器）
  - Auto Torque Count Underflow（右下角紅色/綠色錯誤指示器）
  按下“Export Torque Count Values”，將 1024 個歷史扭矩計數值導出到 Excel 文件。
6. 現在，在無負載的情況下觀察“Auto Torque Count”值。使用觀察到的值范圍設置“Auto Torque Count”上限和下限。自動扭矩算法通過調制介于 375mA 和 1.5A 之間的滿量程電流，將 ATQ_CNT 值保持在由 ATQ_UL 和 ATQ_LL 定義的滯環范圍內。
7. 有關自動扭矩功能的詳細說明，請參閱 DRV8462 數據表，其中包括有關如何根據您的應用設置和調整其運行的詳細信息。
除了基于 SPI 的寄存器受控操作，DRV8462 器件還支持器件數據表中所述的 GPIO 受控操作。GUI 還允許在此模式下運行器件。默認情況下，GUI 會顯示“SPI”受控操作。要使用 GPIO 控制操作器件，請在“STEPPER MOTOR CONTROL”選項卡的“Interface Mode”選擇器中選擇“H/W”。只有當“Motor Driver”滑動開關處于“Asleep”位置時，才能更改選擇器。

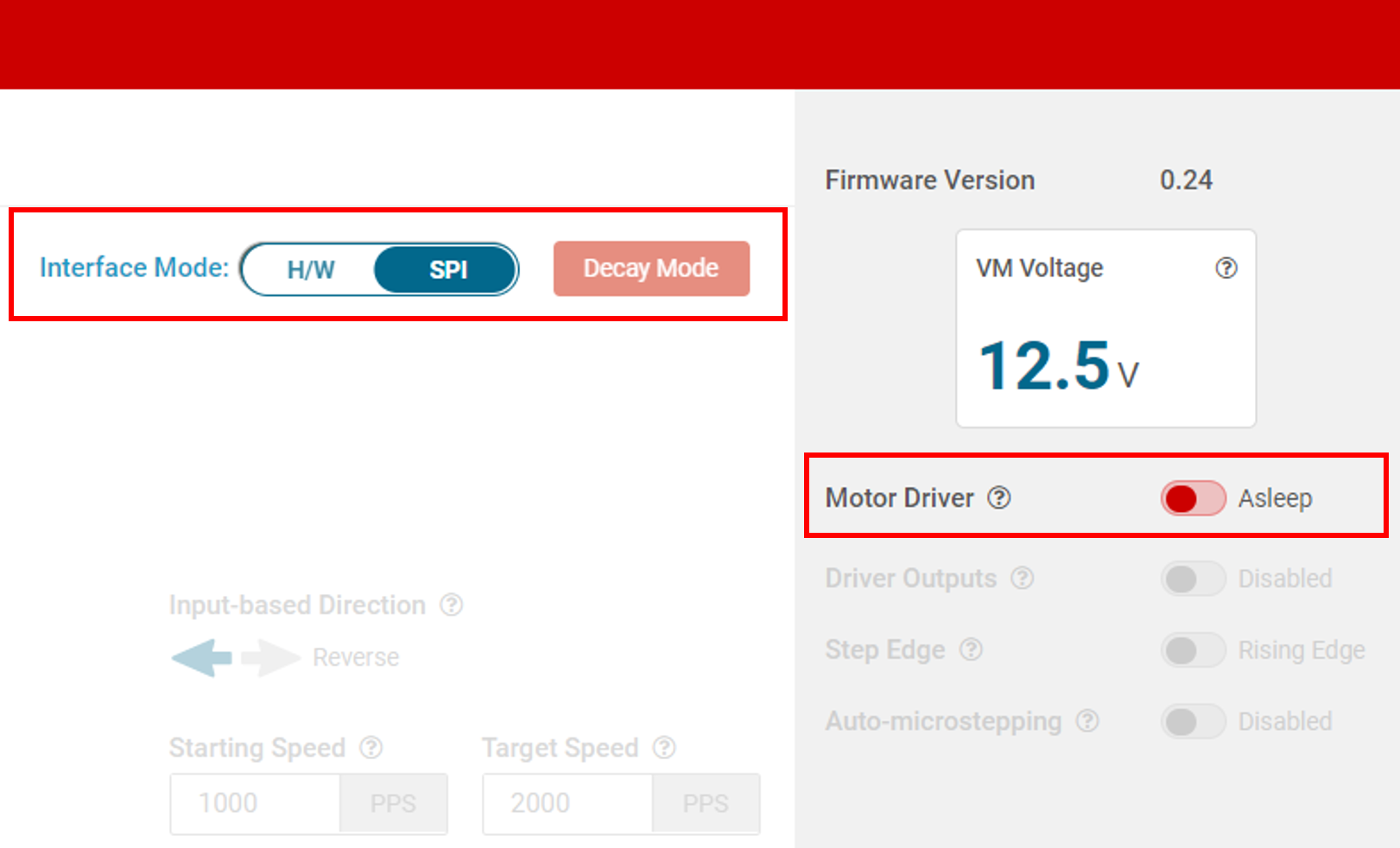

圖 6-18 接口模式選擇器
Fault Configuration：在 SPI 模式下，故障配置控制臺可用于設置必要的故障檢測和報告方案。按“Fault Status”面板中的“Configure”按鈕小工具，如故障配置按鈕小工具中所示。系統會立即彈出“Fault Configuration”窗口。

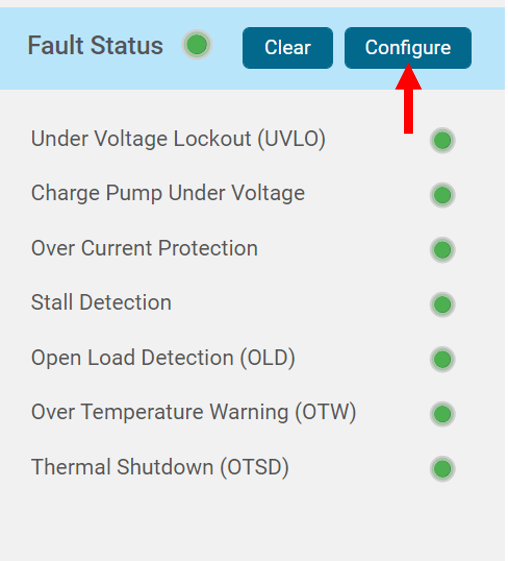

圖 6-19 故障配置按鈕小工具
1. 該控制臺允許用戶啟用/禁用開路負載檢測、開路負載檢測時間等，請參閱故障配置彈出窗口，根據需要查看和修改故障報告和配置。完成所有修改后，可關閉彈出窗口以訪問主 GUI 界面以進行進一步評估。
  圖 6-20 故障配置彈出窗口
