ZHCUAV5A September 2022 – March 2023
5 TPSM33625EVM 和 TPSM33625FEVM 評估

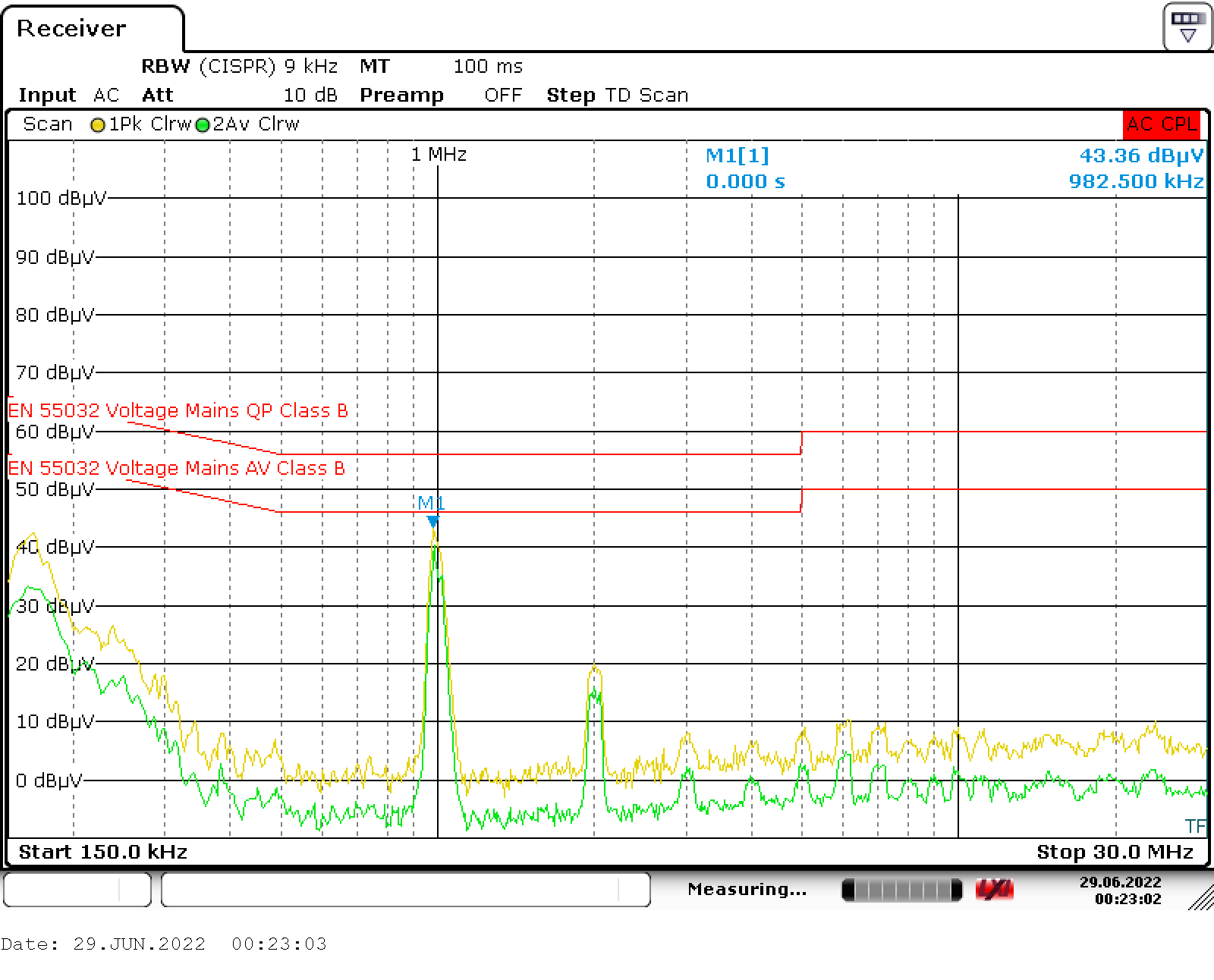

數據在未修改的 EVM 上測試，配置為 1MHz 頻率和 5VOUT，并在 12V 和 2A 負載條件下測量。

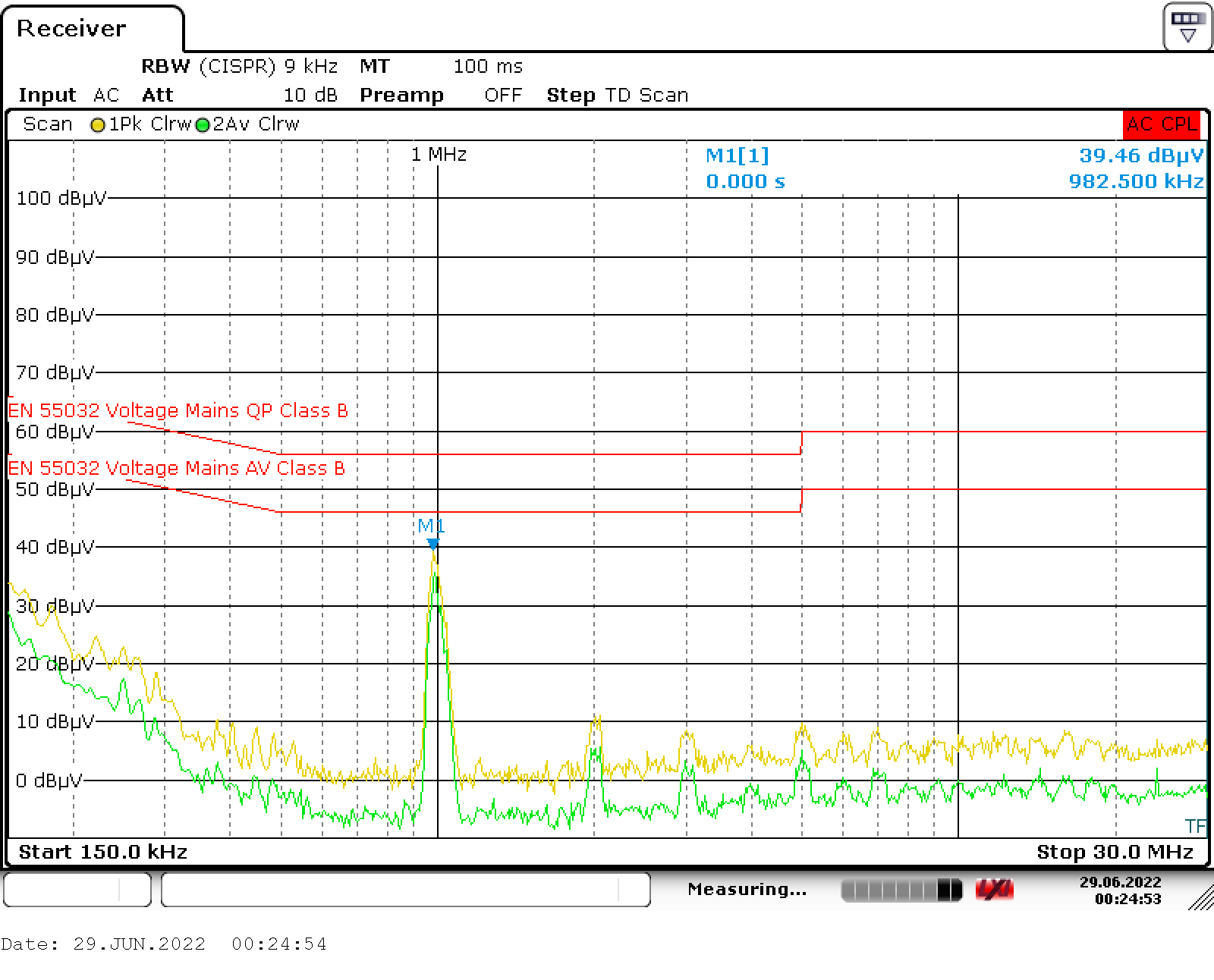

圖 5-1 CISPR32 傳導掃描數據在未修改的 EVM 上測試，配置為 1MHz 頻率和 5VOUT，并在 24VIN 和 2A 負載條件下測量。

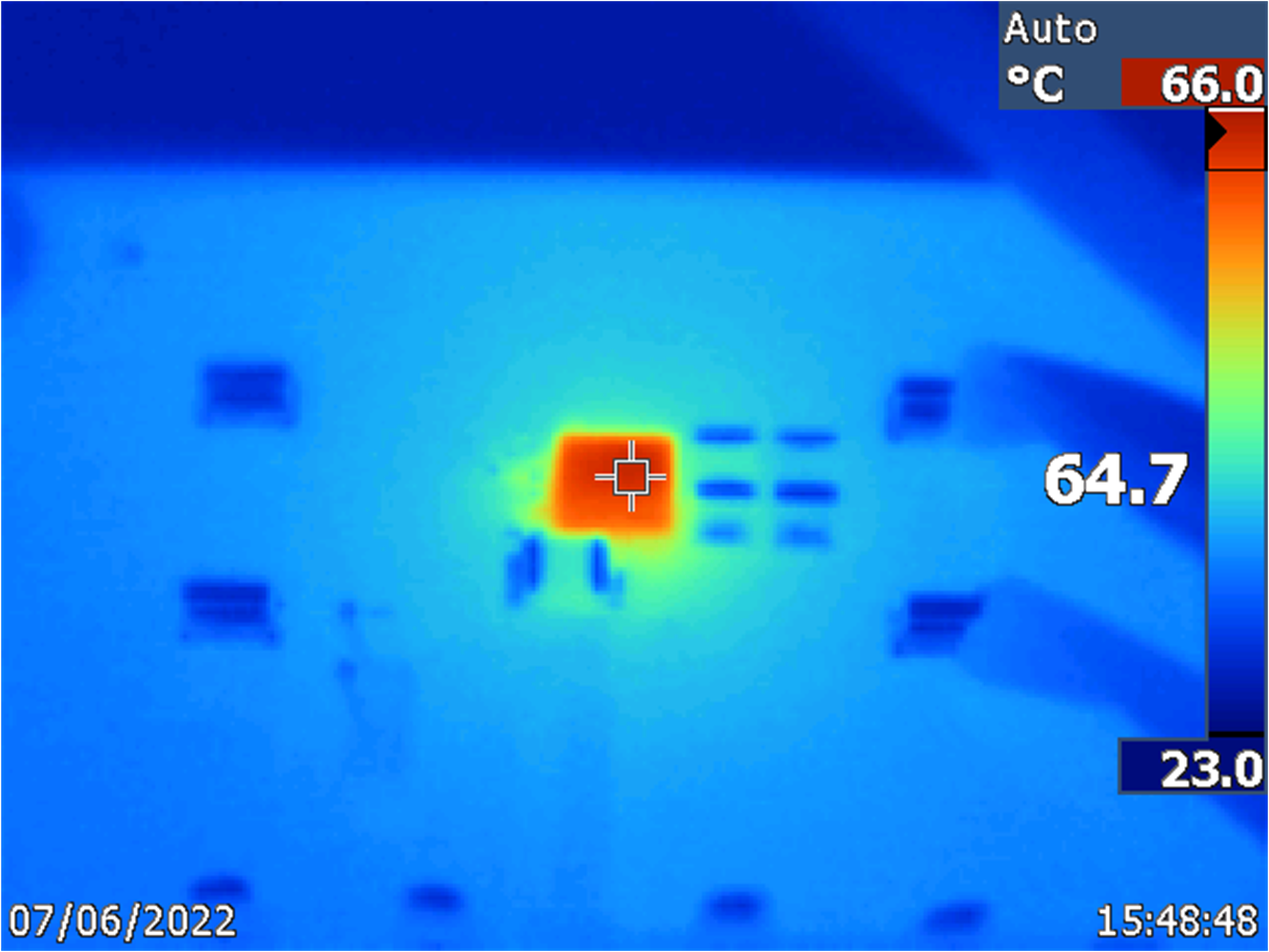

圖 5-2 CISPR32 傳導掃描12VIN、2.2MHz、2A 負載（連續）

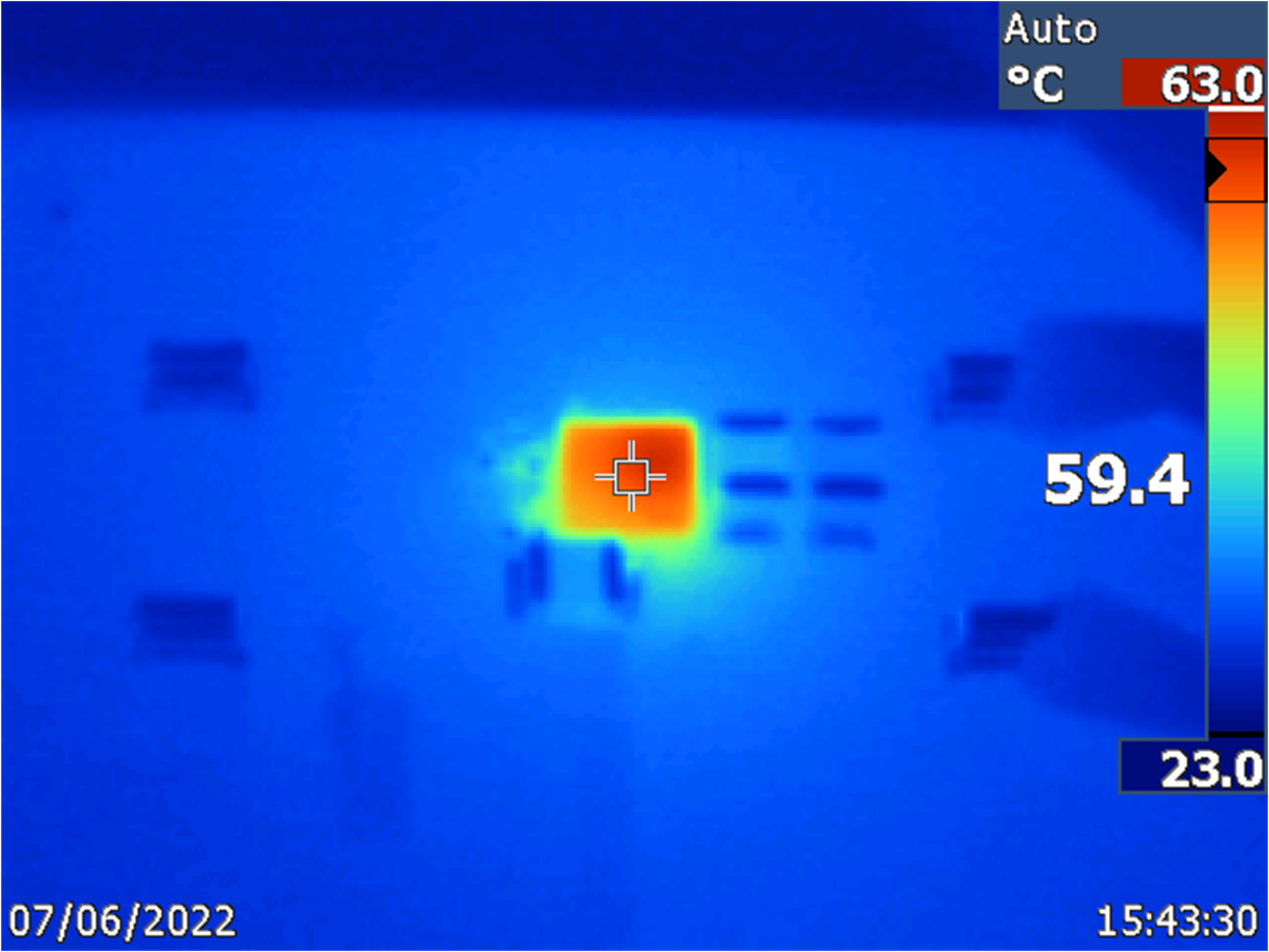

圖 5-3 外殼頂部紅外測量12VIN、1MHz、2A 負載（連續）

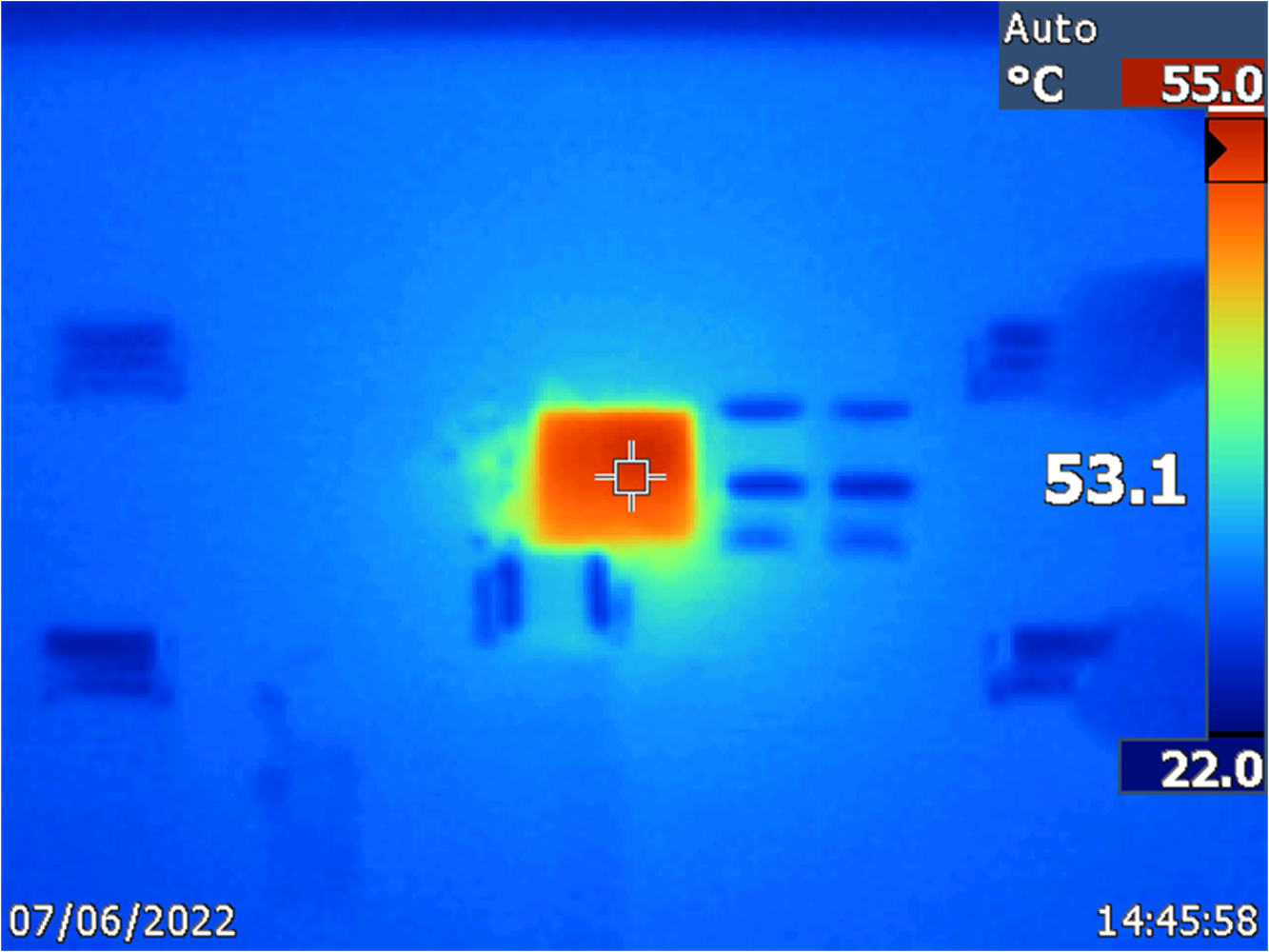

圖 5-4 外殼頂部紅外測量12VIN、500kHz、2A 負載（連續）

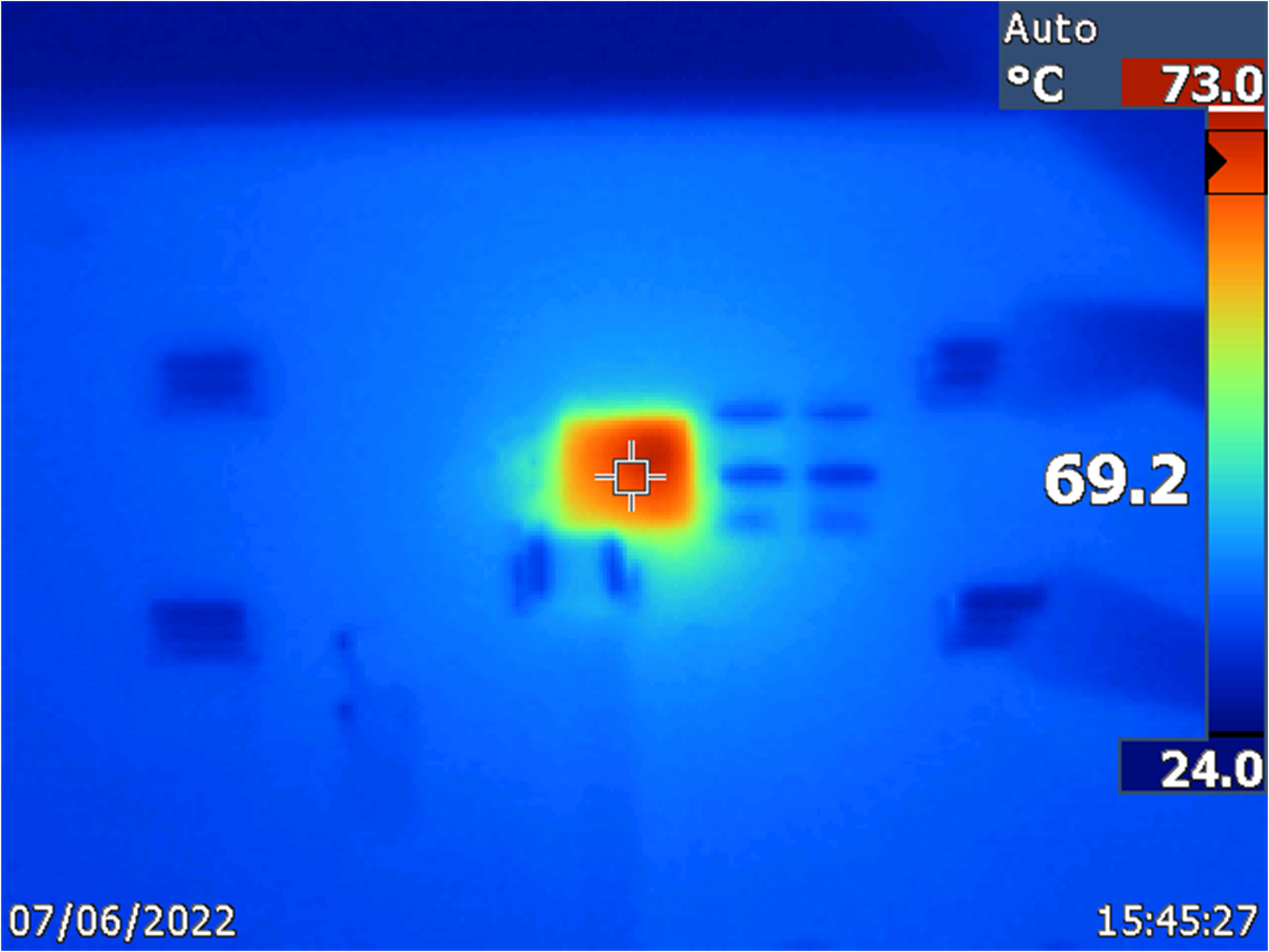

圖 5-5 外殼頂部紅外測量24VIN、2.2MHz、2A 負載（連續）

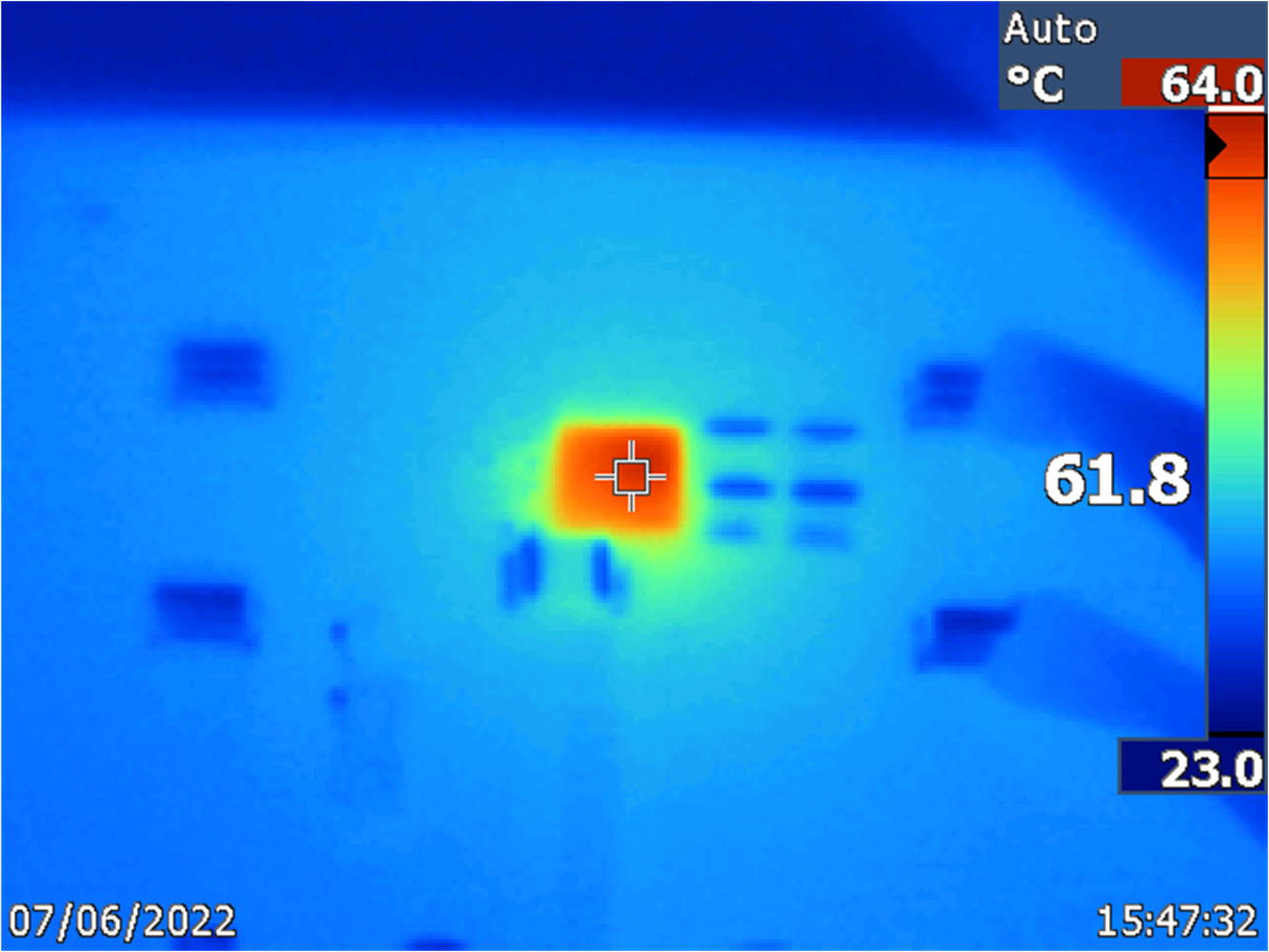

圖 5-6 外殼頂部紅外測量24VIN、1MHz、2A 負載（連續）

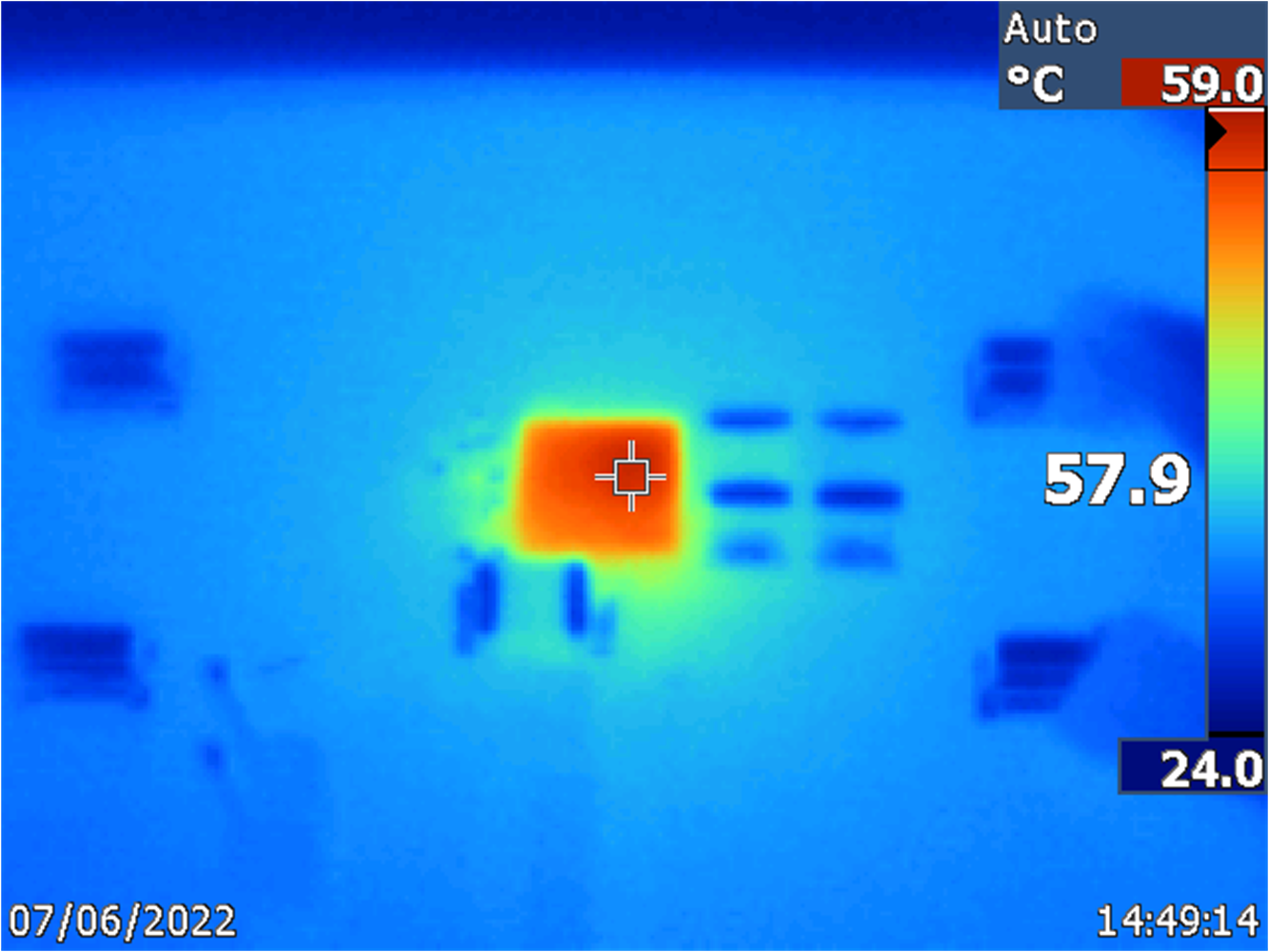

圖 5-7 外殼頂部紅外測量24VIN、500kHz、2A 負載（連續）
圖 5-8 外殼頂部紅外測量
