4 原理圖

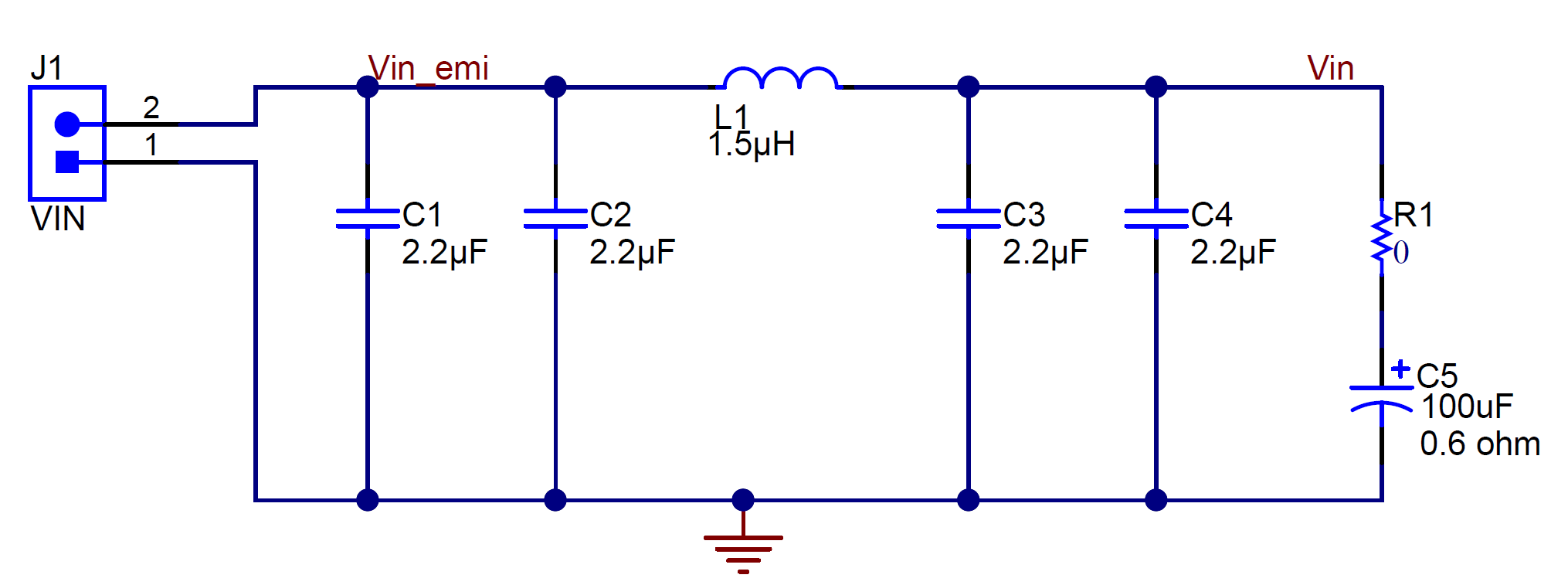

客戶可以選擇實現與電源穩壓器輸入串聯的 π 型濾波器，以便衰減產生的差分噪聲并滿足噪聲排放法規的要求。濾波器交叉頻率針對 1MHz 的開關頻率而設計，可顯著衰減開關頻率并減少相應的諧波。提供了阻尼電容器 (C5)，用于抑制高 Q π 型濾波器。有關濾波器阻尼的更多信息，請參閱節 8。

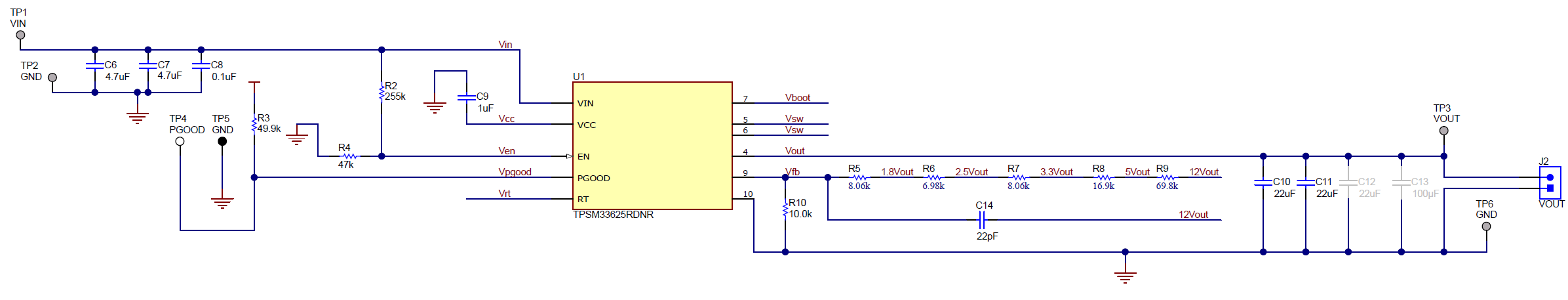

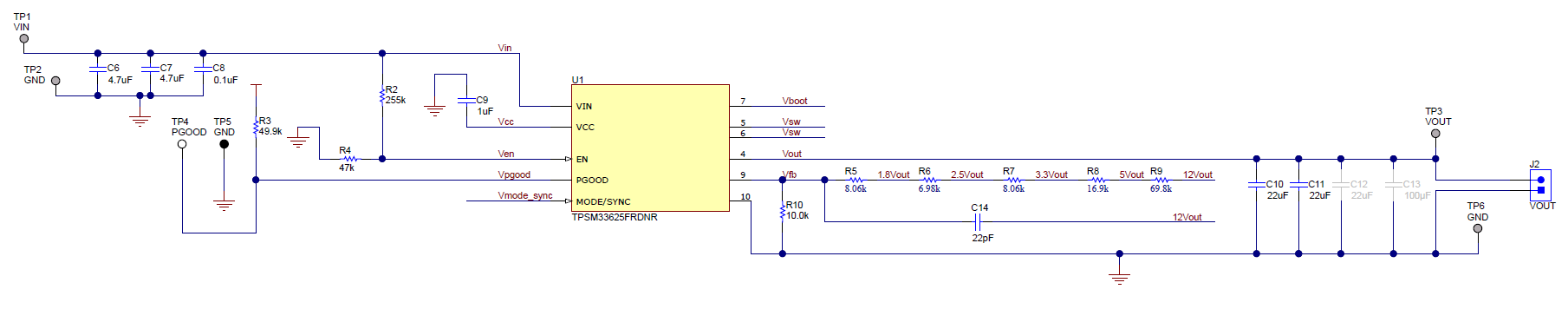

在降壓原理圖中，TPSM33625EVM 和 TPSM33625FFEVM 之間的區別在于 REFDES=U1 器件型號。使用具有附加反饋電阻器的降壓原理圖對輸出電壓進行編程，并為附加輸出電容添加一個占位符，從而實現穩定性或滿足輸出瞬態規格，不同之處在于引腳定義 RT（可調頻率）或 Mode/Sync（模式選擇或同步）。

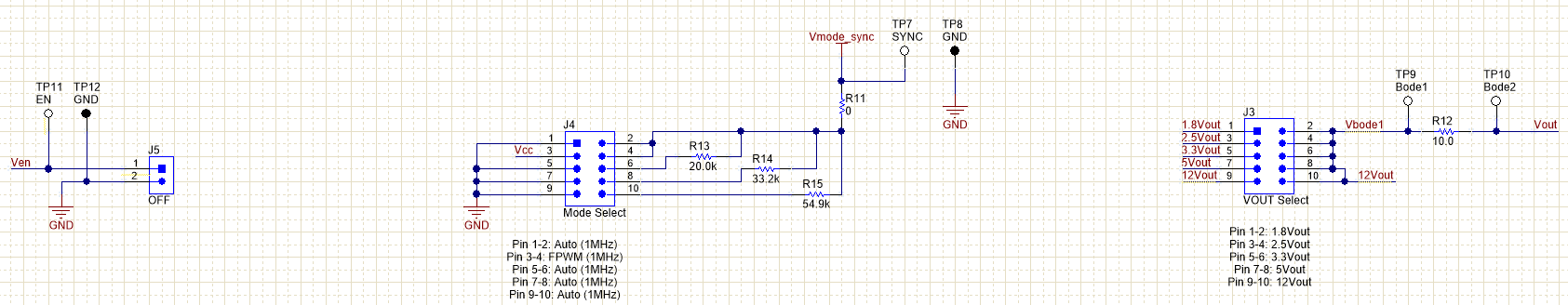

提供的禁用、頻率選擇和輸出電壓選擇跳線可輔助評估。此外，還提供了用于評估產品特性和穩定性的測試點。

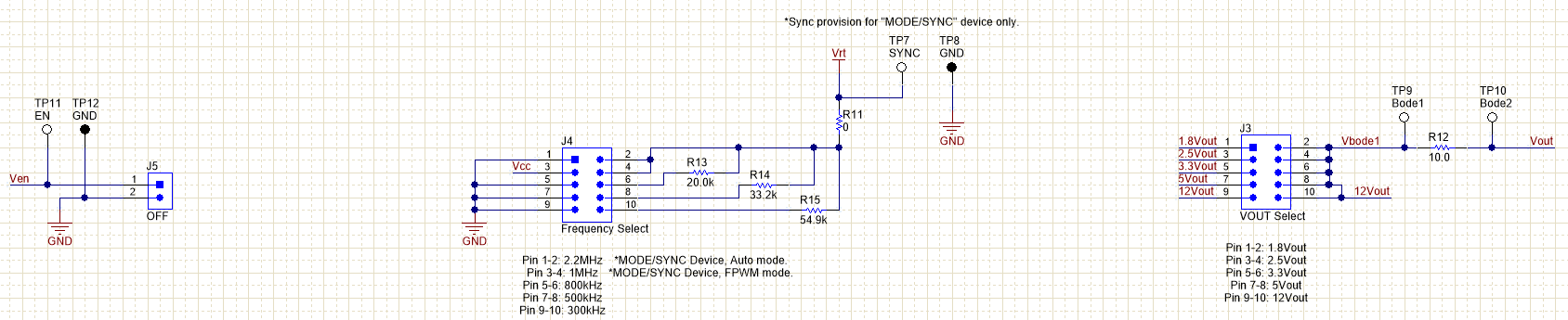

提供的禁用、模式選擇或同步以及輸出電壓選擇跳線可輔助評估。此外，還提供了用于評估產品特性和穩定性的測試點。
