ZHCUAZ9 april 2023
3.4 負載瞬態和環路響應
圖 3-8 顯示了負載瞬態響應。電流階躍為 0A 至 10A，電流階躍壓擺率為 0.6A/us。電子負載用于提供步進。VOUT 電壓使用 J7 SMB 連接器進行測量。
圖 3-9 顯示環路特性。所示為 VIN 電壓為 12V 且負載為 12A 和 16A 時的增益和相位圖。

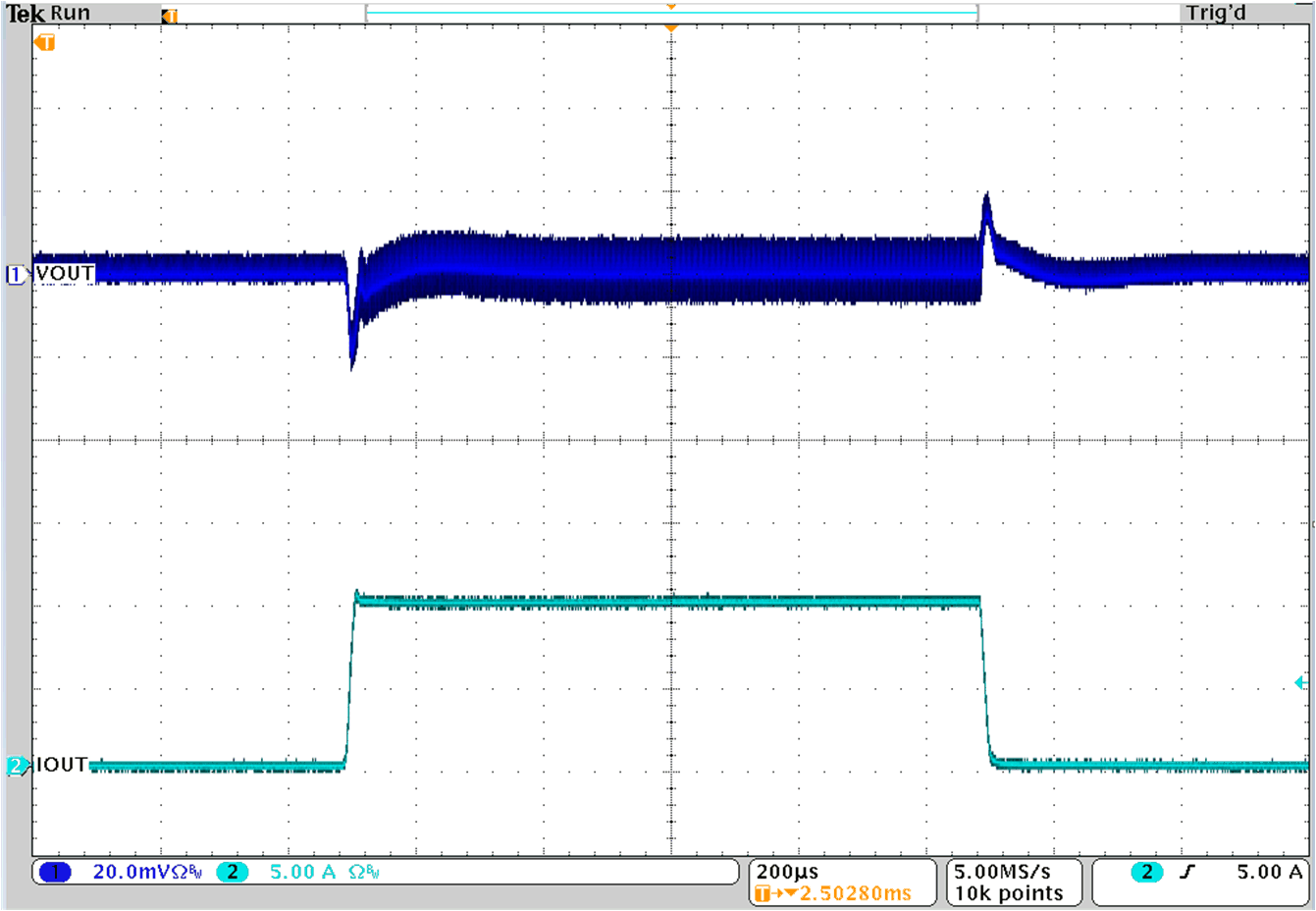

圖 3-8 U1 瞬態響應
圖 3-10 U1 波特圖 – 16A 負載
圖 3-9 U1 波特圖 – 12A 負載圖 3-11 和圖 3-12 顯示了三個不同斜坡設置條件下 U1 上的環路特性。
圖 3-11 具有不同斜坡設置的 U1 環路增益
圖 3-12 具有不同斜坡設置的 U1 環路相位
