ZHCUBK4 December 2023
3.1.2 接通 DLPC4420AEVM 電源并準備對 DLPC4420AEVM 進行編程
在給 EVM 通電之前，請確保隨附的 DLPC4420AEVM 跳線位于正確的位置。表 4-1中列出了跳線位置。
表 3-1 參考位號
| 跳線 | 說明（粗體表示默認位置） |
|---|---|
| J11 - 前端 12V | 未安裝 - 主板由交流適配器供電 已安裝 - 前端板為主板供電 |
| J14 - 藍色 LED 使能或燈鎮流器 | 連接了引腳 1、2 的藍色 LED 使能 連接了引腳 2、3 的燈模式 |
| J28 - TDO1 或 TDO2 | 連接引腳 1、2 的次要 TDI 輸入來自主要 TDO1 連接引腳 2、3 的次要 TDI 輸入來自主要 TDO2 |
| J29 - 手動復位 | 未安裝 - 正常運行 已安裝 - 保持復位狀態 |
| J31 - 保持在引導加載程序內 | 未安裝 - 正常運行 已安裝 - 保持在引導加載程序內 |
| J32 - Vx1 交換 P/N | 未安裝 - 交換 P 和 N 已安裝 - 未交換 P 和 N |
| J33 - Vx1 交換位順序 | 未安裝 - 交換位順序 已安裝 - 未交換位順序 |
| J34 - LED 使能反相 | 連接了引腳 1、2 的 LED_EN 已反相 連接了引腳 2、3 的 LED_EN 未反相 |
| J38 - 光頻傳感器或 ADC 集成傳感器 | 連接了引腳 1、2 的 ADC 集成傳感器 連接了引腳 2、3 的比較器傳感器 |
| J40 - 高電流風扇 5 或風扇 6 | 高電流風扇 5 連接了引腳 1、2 風扇 6 連接了引腳 2、3 |
跳線 J31 是保持引導加載程序 的跳線。此跳線用于將 DLPC4420AEVM 置于引導加載程序模式，從而允許對 DLPC4420 控制器進行編程。連接此跳線以準備對 DLPC4420AEVM 進行編程。
要為 DLPC4420AEVM 通電，需要 12V、5A 的電源。請確保電源正常，EVM 上的開關 SW1 設為關閉狀態，再將電源連接到 EVM。在開關處于關閉位置時連接電源，可防止電源連接不良損壞 DLPC4420AEVM。下圖顯示了處于打開位置的 SW1。

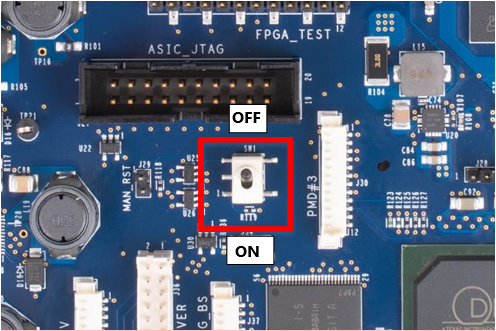

圖 3-1 打開/關閉開關一旦電源連接到 DLPC4420AEVM，開關 SW1 便可翻轉到打開 位置。然后，您可以將 USB 電纜插入電路板，以準備對電路板進行編程。
