請按照以下步驟下載和配置 DLPC44xx GUI：

1. 投影儀控制 (.projector) 和固件二進制 (.img) 文件位于安裝目錄中。相同的過程適用于具有適當固件的 DLP470TEEVM 和 DLP780TEEVM。
2. 設置通信首選項：

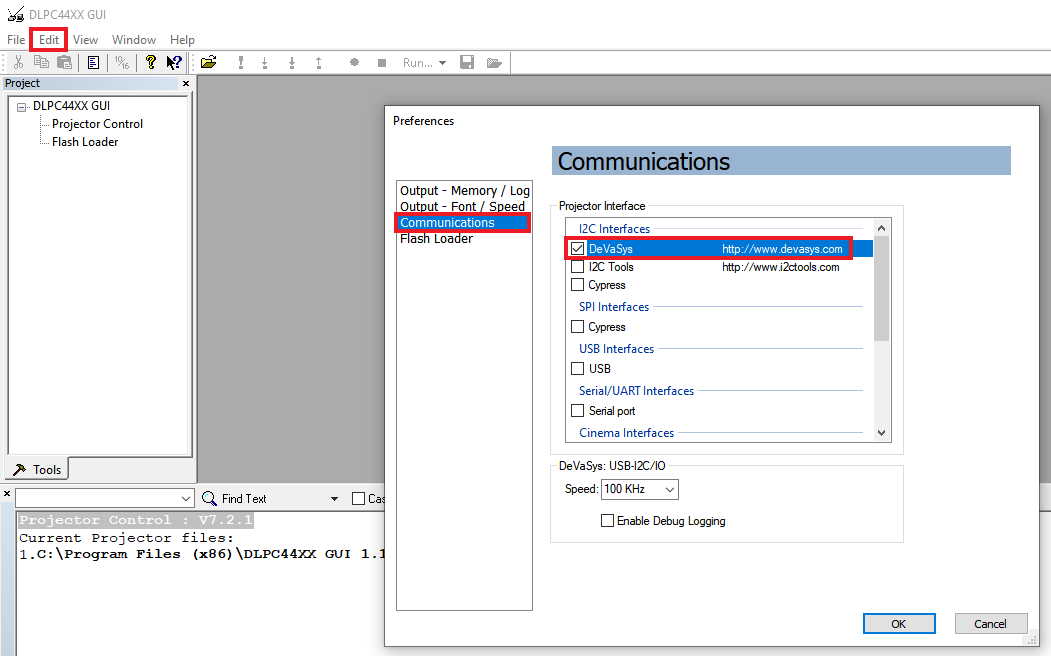

   1. DLPC44xx GUI 支持 USB 和 I2C 通信。要更改這些設置，請進入“Edit”->“Preferences”->“Communication”。
      圖 3-2 DeVaSys 通信配置
   2. 對于 USB，請選擇 USB 接口。
      注： USB 是將固件閃存映像下載到投影儀的首選方法，因?yàn)?USB 比 I2C 快得多。

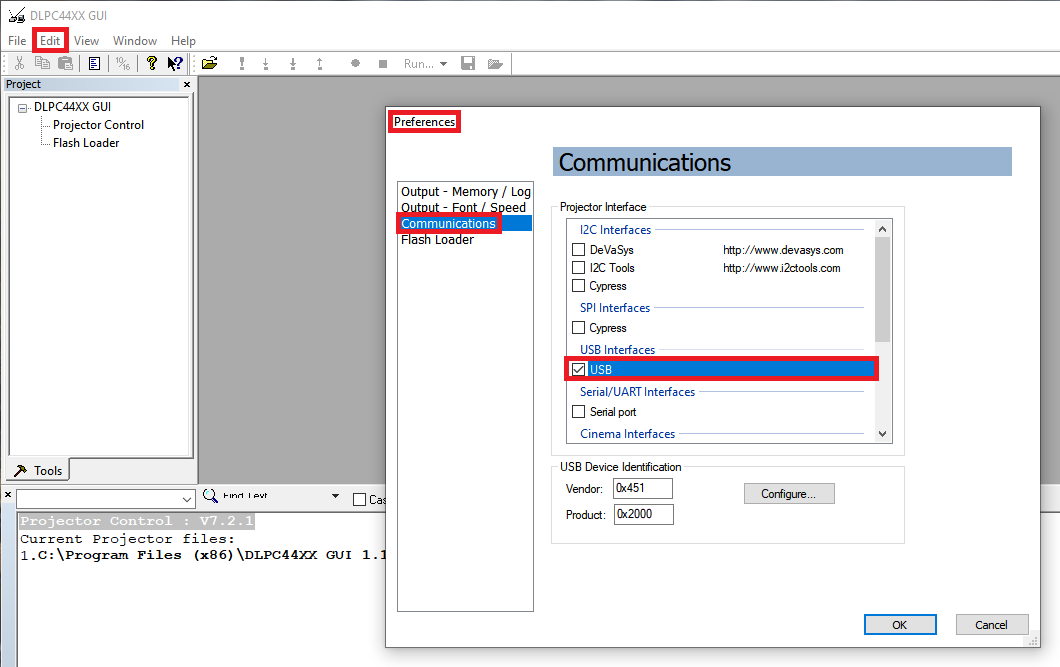

      圖 3-3 USB 通信配置
   3. 可能會出現一條錯誤消息，指出無法打開 USB 驅動程序。這是正?，F(xiàn)象，因?yàn)?TI 尚未在電路板上啟用通信功能。點擊該錯誤消息中的 OK。

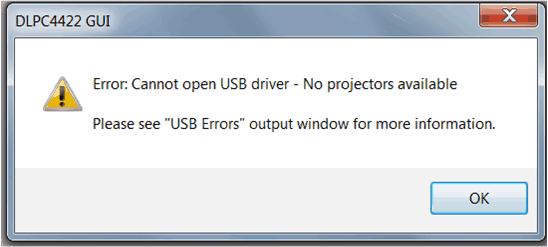

      圖 3-4 錯誤消息
3. 投影儀控制配置：

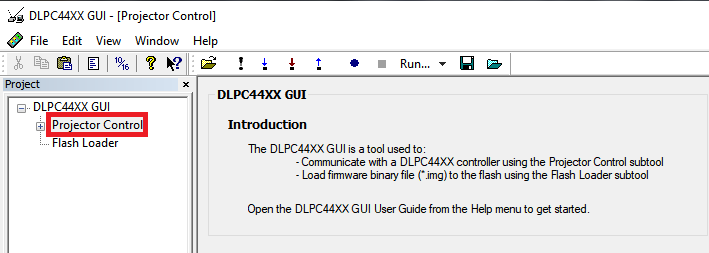

   1. 運行 DLPC44xx GUI 工具并選擇投影儀控制子工具。
      圖 3-5 投影儀控制菜單
   2. 選擇 Open Projector File，然后選擇 Add。導航到步驟 1 中安裝的 .projector 文件位置。

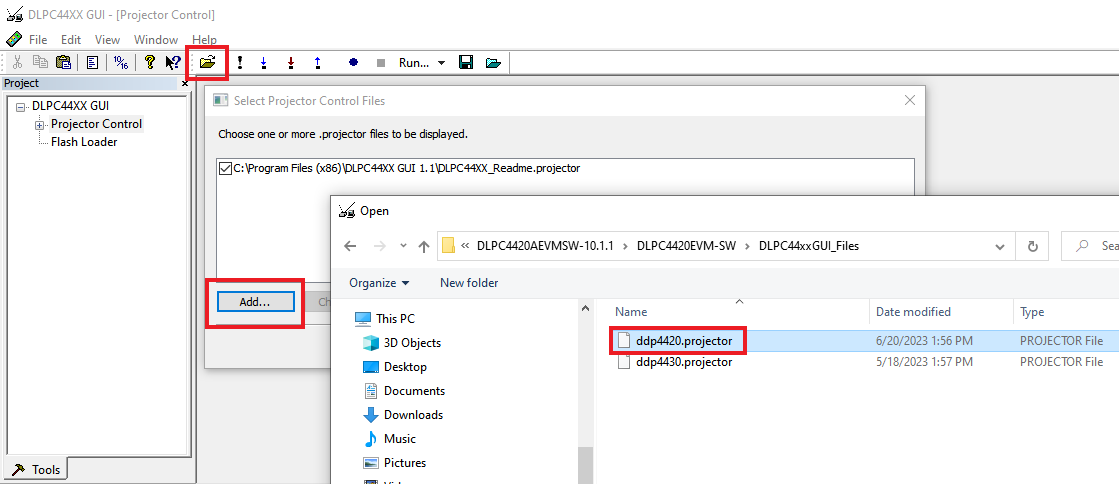

      圖 3-6 添加 DLPC4420 投影儀控制文件
   3. 確保選中所需的投影儀控制文件，然后選擇“OK”。
      注： 如果用戶希望一次使用一個投影儀控制文件，則在選擇 OK 之前取消選擇要隱藏的文件。

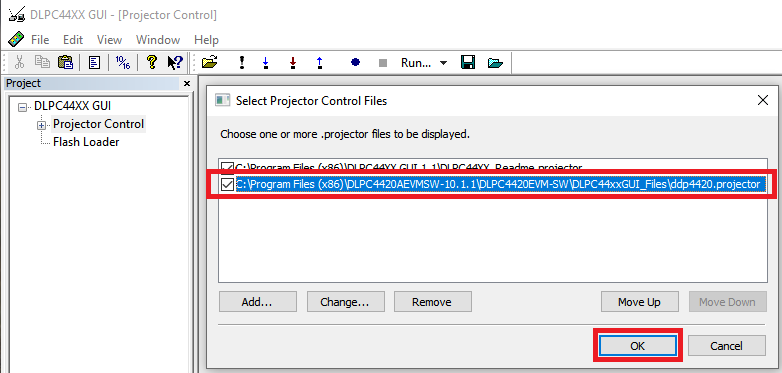

      圖 3-7 所選芯片組的投影儀控制文件
   4. 加載此文件后，用戶可以瀏覽頁面來控制 DLPC4420 控制器。

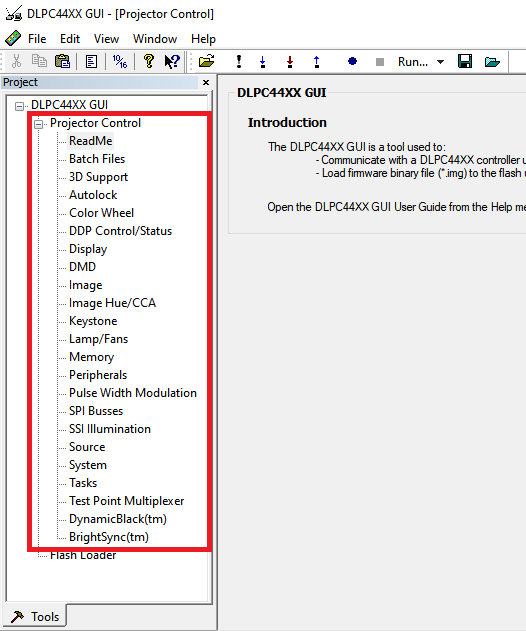

      圖 3-8 DLPC4420 投影儀控制菜單
4. 閃存加載程序配置：
   1. 選擇閃存加載程序子工具，然后選擇“Browse”按鈕。導航至安裝目錄后，導航至 DLPC4420_Software_Files 文件夾，并點擊 open 選擇“Flash_DLPC4420_DLP660TE_p66_TRP_4KUHD_S610_LED.img”文件。

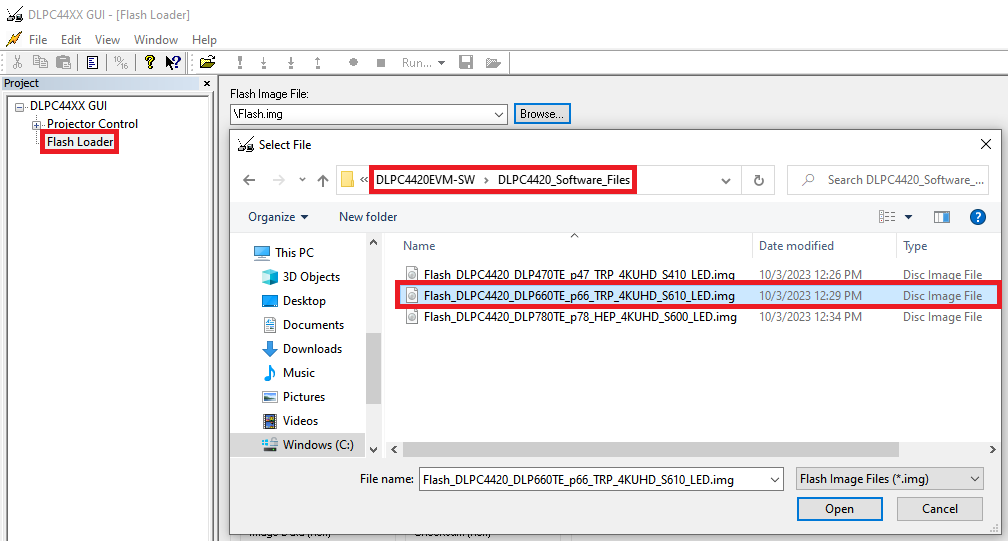

      圖 3-9 加載閃存映像
   2. 首次下載時選擇 Complete Image Download。默認情況下，閃存預加載了引導加載程序；取消選中 Skip Boot Loader Area。
      注： 僅當需要升級引導加載程序時，才選中 Skip Boot Loader Area。

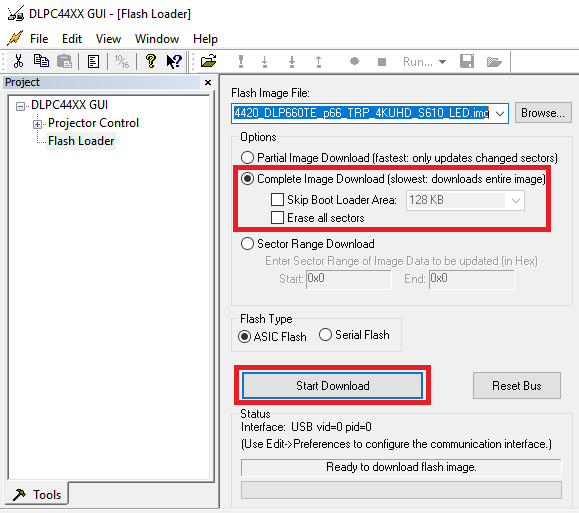

      圖 3-10 將映像下載到 EVM 上
   3. 通過 USB 將 DLPC4420AEVM 連接到 PC。點擊 DLPC44xx GUI 中引導加載程序菜單上的 Reset Bus，以確保具有 USB 通信功能。Status 字段顯示如下：
      圖 3-11 GUI 和 EVM 之間的通信
      注： 如果 USB 通信存在問題，請關閉 DLPC4420AEVM 并斷開連接，然后重新連接 USB 電纜并打開電路板電源。
   4. 選擇 Start Download 開始。加載過程需要 5 到 10 分鐘。
   5. 下載完成后，將 SW1 切換至 off，并關閉被測器件 (UUT) 的電源。從 DLPC4420AEVM 板上移除 J31 上的跳線。
   6. 移除跳線后，重新啟用 DLPC4420AEVM 的電源。將 SW1 切換至打開 位置。幾秒鐘后出現一個紅色 LED。紅色 LED 關閉，綠色 LED 開始閃爍。在閃爍的 LED 出現后，DMD 上會顯示 DLP 德州儀器 (TI) 標識幾秒鐘，并與圖 4-12 中顯示的一樣或類似。

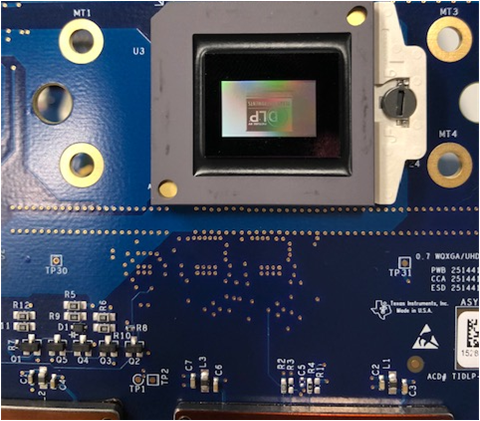

      圖 3-12 DMD 上顯示的啟動圖像

在將 USB 電纜連接到 DLPC4420AEVM 之前，將開關切換回關閉 位置。在連接 USB 電纜之前，不必?cái)嚅_電源。將 USB 電纜連接到 DLPC4420AEVM（和 PC）后，將 DLPC4420AEVM 上的開關切換到打開 位置。
