DRV8334 實現了自舉欠壓、GVDD 欠壓和過熱情況下的熱關斷。有關 DRV8334 故障支持的更多信息，請參閱 DRV8334 數據表。

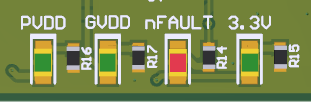

包括 3.3V、PVDD、GVDD 和 FAULT 的狀態 LED，如下所示。

圖 2-6 狀態 LED

如果 EVM 檢測到故障并且 SPI 寄存器中報告了該故障，則 FAULT LED 會亮起。有關故障響應和糾正措施，請參閱完整數據表。

可以在 GUI 軟件中使用“CLEAR FAULTS”按鈕復位故障。有關 GUI 的更多詳細信息，請參閱節 3。

圖 2-7 板載 PVDD 降壓和 3.3V LDO

該 EVM 包括一個降壓穩壓器，可在需要進行 PVDD 調節的情況下將 VMOTOR 降低至 12V。該降壓饋入 3.3V LDO，后者為 EVM 3.3V 電源軌供電。

跳線 J6 將 VMOTOR/PVDD 連接到 PVDD 降壓。移除此跳線可將降壓穩壓器斷電。

跳線 J7 將 PVDD 降壓輸出 (12V) 連接到 3.3V LDO。移除此跳線可關斷 3.3V 電源軌。

GVDD 由 DRV8334 器件內部生成，完整數據表中介紹了相關選項。
