3.5 寄存器選項卡
“Registers”選項卡提供 TMP110 器件中寄存器和位的交互。有關每個寄存器/位的更多信息，請點擊寄存器名稱以查看每個位的定義。
“Auto Read”下拉框配置寄存器內容輪詢。默認情況下，MCU 以 100ms 的延遲輪詢寄存器。當“Auto Read”關閉時，請點擊“Read Register”來獲取當前寄存器的內容?！癛ead All Registers”可用于立即獲取所有寄存器的內容。
默認情況下，當“Write Register”按鈕被設置為“Immediate”時，該按鈕將顯示為灰色并被禁用。每次修改寄存器時，Immediate 模式都會觸發寫入操作。選擇“Deferred”模式時，會啟用“Write Register”按鈕，除非點擊“Write Register”按鈕，否則不會執行寫入操作。
這些設置使用戶可以完全控制 I2C 總線活動，并可以使用示波器、邏輯分析儀或總線監聽器件輕松觀察各個事務。

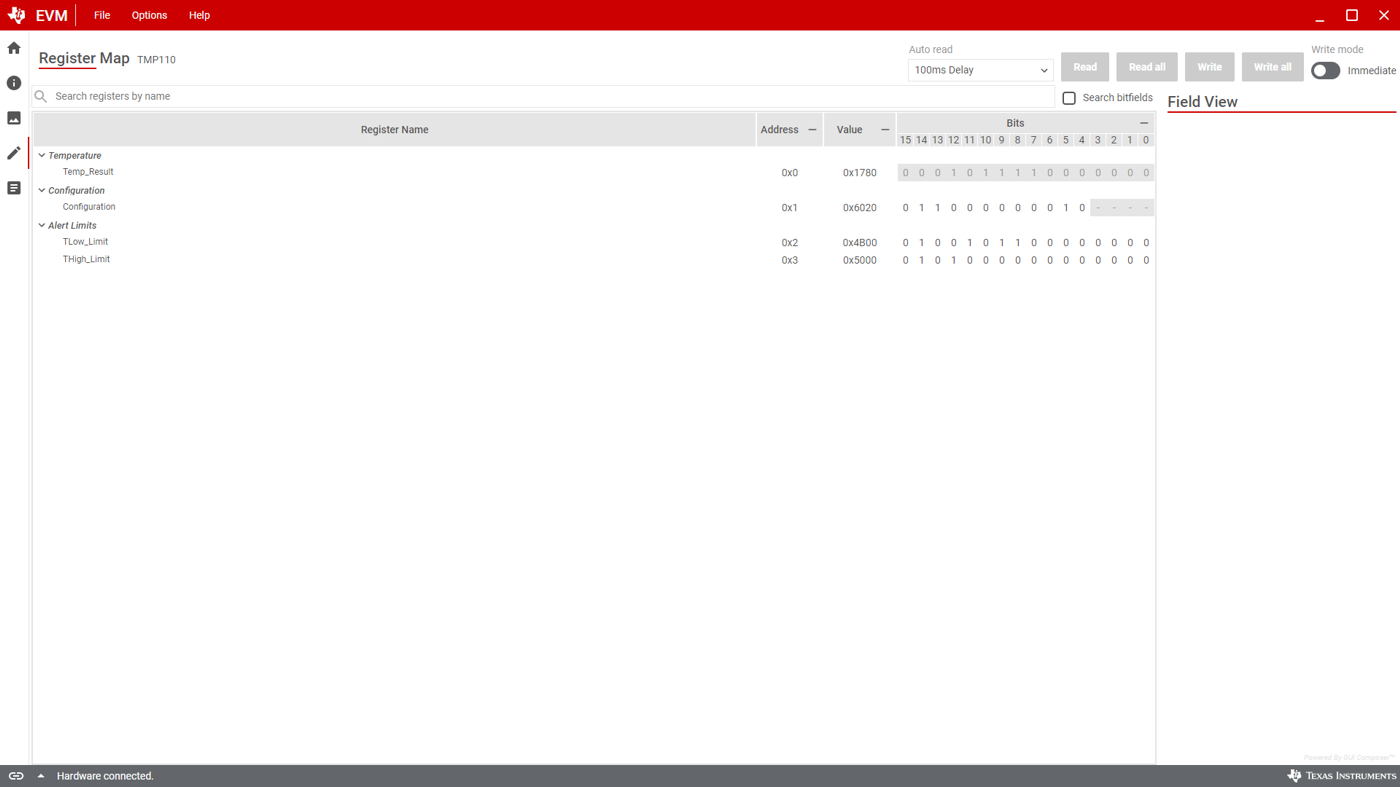

圖 3-5 寄存器
