3.4 數據選項卡
“Data Capture”選項卡報告 TMP110EVM 中包含的 TMP110 器件的溫度。默認情況下，連接 EVM 且 GUI 已正確加載并運行后，器件開始轉換，并且 MCU 開始讀取自動報告并顯示在“Data”選項卡圖中的轉換結果。
在該選項卡的右側，用戶還可以看到最新的溫度讀數。此外，還有一個“Chart Controls”框允許用戶：
- 寫入輪詢率位數。默認情況下，從下拉列表中選擇某個值后，微控制器會自動寫入 TMP110。
- 開始和停止輪詢數據讀取，可將數據導出為 CSV 格式，以便進行溫度監測。用戶必須通過點擊“Start”按鈕開始輪詢。一旦點擊“Stop”按鈕，數據 (CSV) 會自動導出。
用戶可以使用“Alert Config”框輕松配置 TMP110 的警報功能設置，例如極性、模式和限值。限值可以十進制格式寫入左側框中，隨后會自動以十六進制形式顯示在右側框中，以供參考。默認情況下，所有這些設置都由 MCU 自動（選擇后）寫入 TMP110。

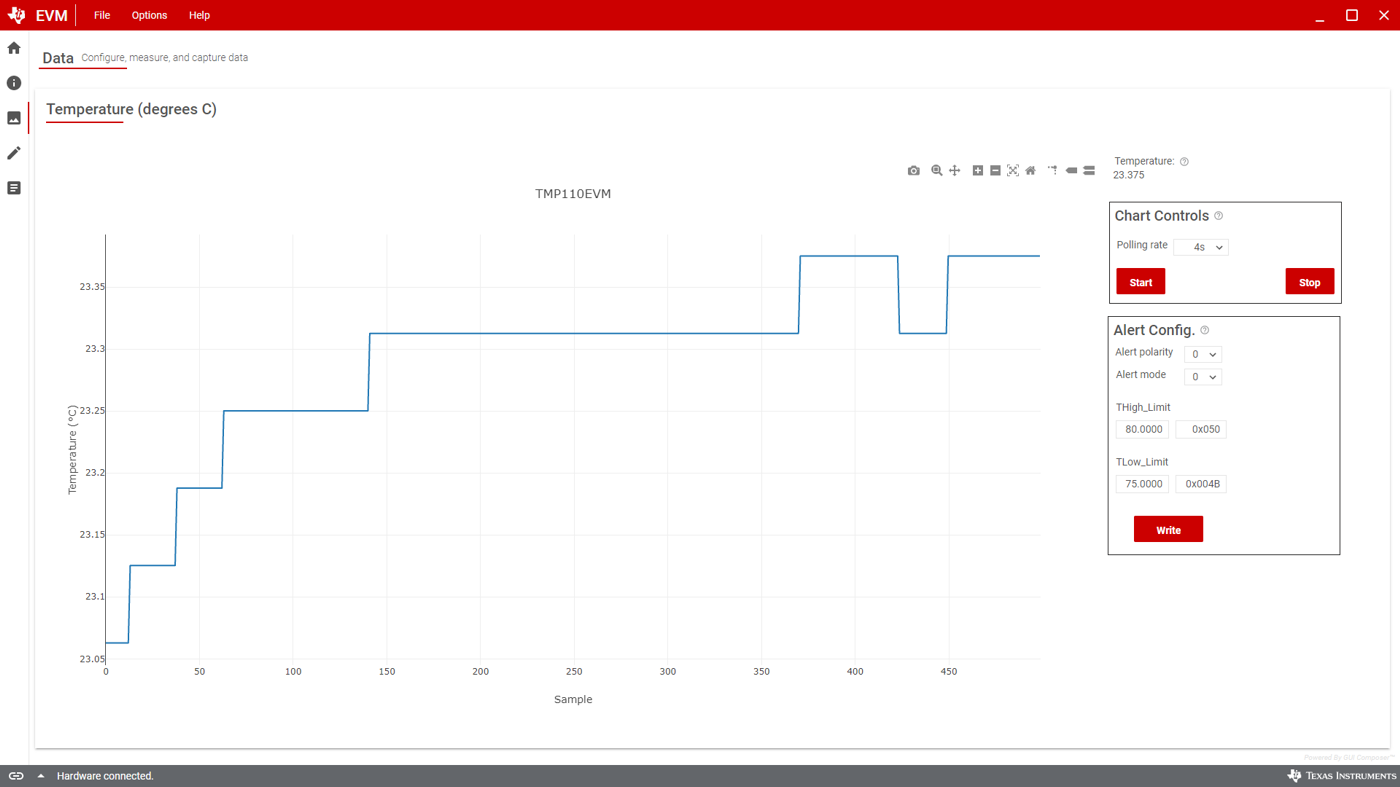

圖 3-4 數據采集
