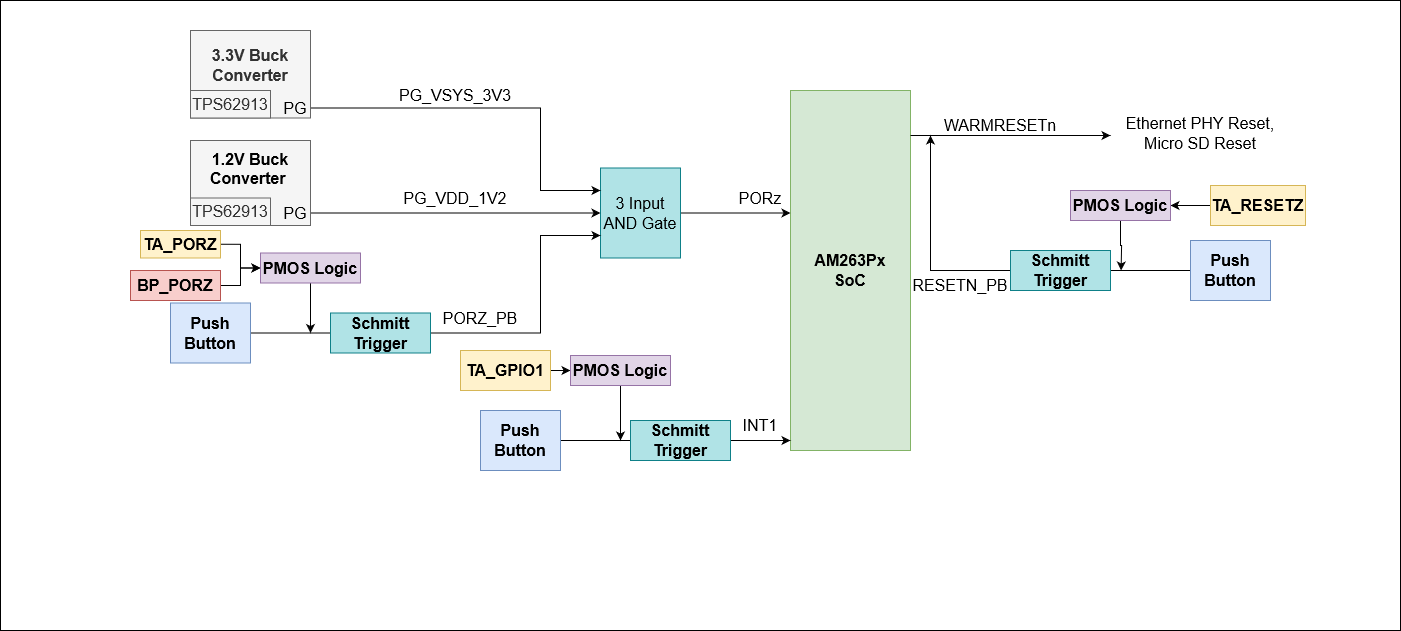

圖 3-9 展示了 AM263Px LaunchPad 的復位架構

圖 3-9 復位架構

AM263Px LaunchPad 具有以下復位：

• PORz 為上電復位
• WARMRESETn 為熱復位

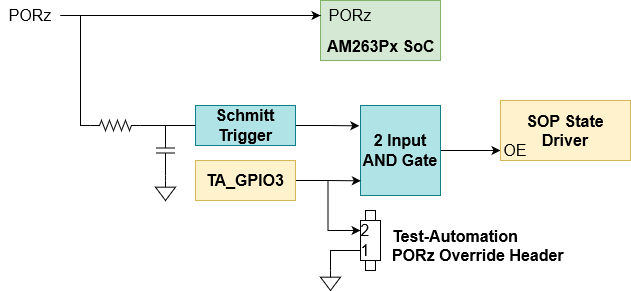

圖 3-10 PORZ 復位信號樹

PORz 信號由 3 路輸入與門驅動，后者會在以下情況下生成主域上電復位：

• 3.3V 降壓轉換器 (TPS62913) 電源正常輸出因輸出電壓低于電源正常閾值而被驅動為低電平時。
• 1.2V 降壓轉換器 (TPS62913) 電源正常輸出因輸出電壓低于電源正常閾值而被驅動為低電平時。
• 按下用戶按鈕 (SW2) 時。
• P 溝道 MOSFET 柵極的信號為邏輯低電平，這會導致 PMOS 的 V_GS 小于零，因此 PORz 信號會連接到 PMOS 漏極，而后者會直接連接到地?？蔀?PMOS 柵極生成邏輯低電平輸入的信號包括：
  • 來自測試自動化接頭的 TA_PORZ 輸出
  • 來自任一 BoosterPack 站點的 BP_PORZ 輸出。

PORz 信號連接到：

• AM263Px SoC PORz 輸入
• 引導模式狀態驅動器 (U4) 的輸出使能輸入
  • RC 濾波器在 GND 與 3.0V 電源之間產生 1ms 的延遲，以便 SOP 狀態驅動器的輸出使能輸入保持低電平的時間超過 PORz 取消置位后所需的 SOP 保持時間。

借助測試自動化 PORz 覆蓋接頭，可在安裝了跳線的情況下將 TA_GPIO3 保持為低電平。因而能夠從測試自動化接口進行引導模式控制。

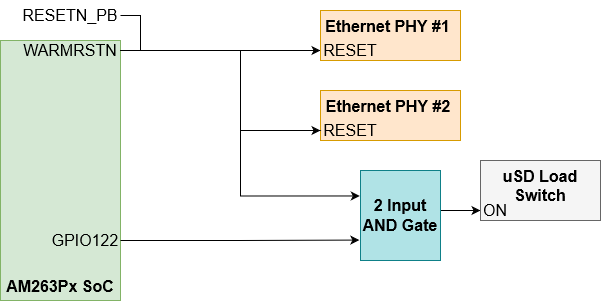

圖 3-11 WARMRESETn 復位信號樹

WARMRESETn 信號會在以下情況下生成主域熱復位：

• 按下用戶按鈕 (SW3) 時。
• 測試自動化接頭輸出邏輯低電平信號 (TA_RESETz) 到 P 溝道 MOSFET 柵極，導致 PMOS 的 V_GS 小于零，因此 RESETz 信號會連接到直接與接地連接的 PMOS 漏極。

WARMRESETn 信號連接到：

• AM263Px SoC WARMRESETN 輸出
• 按下按鈕+ PMOS 邏輯生成的 RESETN_PB 信號
• 通過 2 路輸入與門的 Micro SD 負載開關控制輸入以及 AM263Px SoC 驅動 GPIO 信號 (GPIO122)
• 兩個以太網 PHY 的復位輸入

AM263Px LaunchPad 還具有 SoC 的外部中斷 INT1，以下情況下會發生該中斷：

• 按下用戶按鈕 (SW4) 時。
• 測試自動化接頭輸出邏輯低電平信號 (TA_GPIO1) 到 P 溝道 MOSFET 柵極，導致 PMOS 的 V_GS 小于零，因此 INTn 信號會連接到直接與接地連接的 PMOS 漏極。
