3.15 TIVA 和測試自動化接頭
該電路板支持兩個測試自動化特性：
- 基于 USB 的虛擬 COM 端口，使用 TIVA 測試自動化接頭。
- 該接頭允許使用外部控制器來控制斷電、PORz、熱復位和引導模式控制等基本操作。
- AM263Px SOC I2C 實例連接到 TIVA 測試自動化接頭 - FH12A-402-0.55H。
- 40 引腳測試自動化接頭，允許使用外部控制器來控制斷電、PORz、熱復位和引導模式控制等基本操作。
測試自動化電路由專用的 3.3V 電源 (VSYS_TA_3V3) 供電，該電源由 5V 至 3.3V 降壓穩壓器 (TPS62177DQCR) 生成。
AM263Px SoC I2C3 實例同時連接到測試自動化接頭和引導模式 IO 擴展器 (TCA6408ARGTR)。

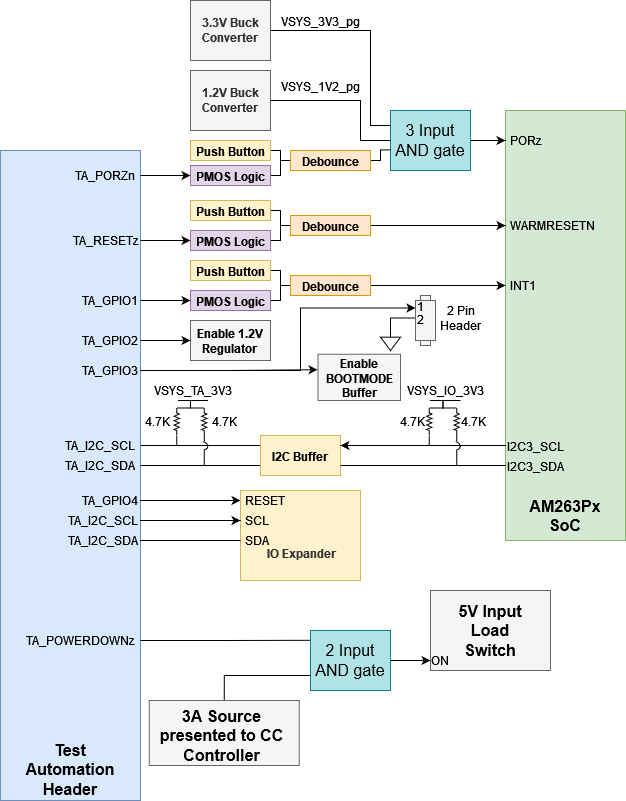

圖 3-25 測試自動化接頭
下表詳細說明了測試自動化映射。
表 3-18 測試自動化 GPIO 和 I2C 映射
| 信號名稱 | 說明 | 方向 |
|---|---|---|
| TA_POWERDOWNZ | 為邏輯低電平時，禁用直流/直流轉換第一級中使用的 3.3V 降壓穩壓器 | 輸出 |
| TA_PORZ | 為邏輯低電平時，由于 PMOS VGS 小于零，因此將 PORz 信號連接到接地，從而對主域進行上電復位 | 輸出 |
| TA_RESETZ | 為邏輯低電平時，由于 PMOS VGS 小于零，因此將 WARM RESETn 信號連接到接地，從而對主域進行熱復位 | 輸出 |
| TA_GPIO1 | 為邏輯低電平時，由于 PMOS VGS 小于零，因此將 INTn 信號連接到接地，從而對 SoC 產生中斷 | 輸出 |
| TA_GPIO3 | 為邏輯低電平時，禁用引導模式緩沖器輸出使能 | 輸出 |
| TA_GPIO4 | 引導模式 IO 擴展器的復位信號 | 輸出 |
| TA_I2C_SCL | I2C 時鐘信號用于與引導模式 IO 擴展器進行通信，以更改引導模式。 | 輸出 |
| TA_I2C_SDA | I2C 數據信號用于與引導模式 IO 擴展器進行通信，以更改引導模式。 | 輸出 |
