ZHCUCJ5A September 2024 – November 2024
1.3 規格
表 1-2 LIGHTSOURCE01EVM 規格表
規格 | 測試條件 | 值 | 單位 |
|---|---|---|---|
離光源 12 英寸的輻照度 | 最小，中午和日落設置 | 600 | 勒克斯 |
最大，中午設置 | 2000 | 勒克斯 | |
最大，日落設置 | 1500 | 勒克斯 | |
相關色溫 (CCT) | 中午設置 | 6400 | 開爾文 |
日落設置 | 4200 | 開爾文 | |
離光源 12 英寸的均勻性 | 1 英寸直徑的點尺寸、照度和 CCT | ±1 | % |
光源穩定性 | 最大光線強度、中午和日落設置 | ±1 | % |
LIGHTSOURCE01EVM 能夠復制日落和中午的光譜。請參閱下圖，了解日落和中午模式下光源的光譜響應。

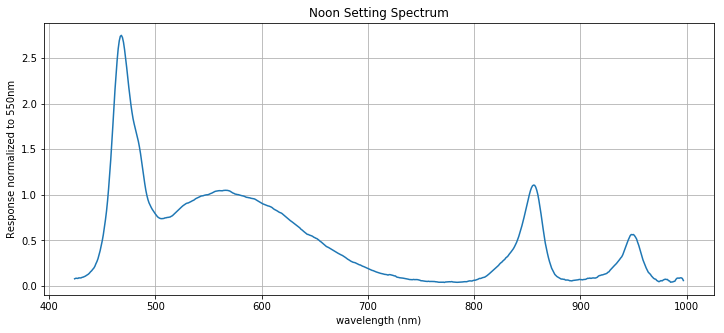

圖 1-2 中午光譜響應

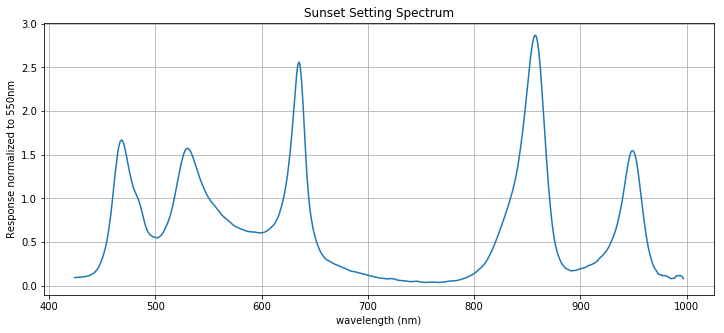

圖 1-3 日落光譜響應對于這兩個光譜，EVM 都非常穩定，最大強度下的輸出變化保持在 <±1%。

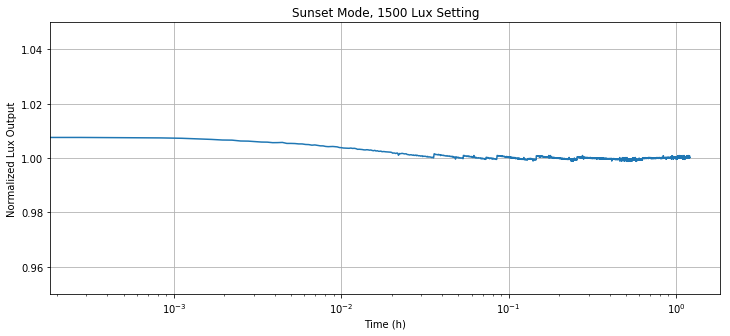

圖 1-4 日落光源穩定性

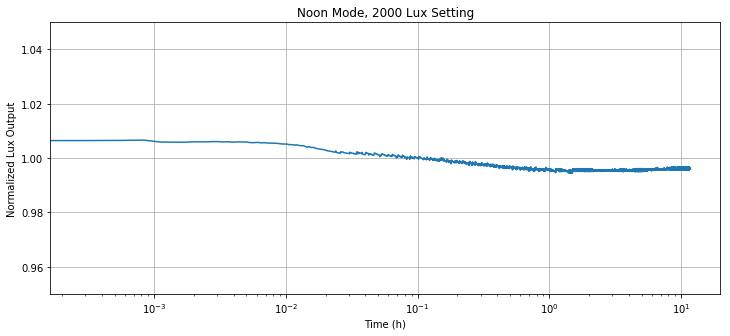

圖 1-5 中午光源穩定性光源還保持高均勻性，對于距離光源 12 英寸，直徑為 1 英寸的光點，變化小于 ±1%。這意味著整個光點的光強度是一致的，從光點中心到邊緣的變化最小。這種高均勻性專為要求高度穩定和均勻光源的 ALS 和顏色傳感器校準而設計。
