ZHCUCJ5A September 2024 – November 2024
2.2.3 啟動 LIGHTSOURCE01EVM 軟件
正確連接 LIGHTSOURCE01EVM 后，從 Windows Start（開始）菜單啟用 Latte LIGHTSOURCE01EVM GUI 軟件。該軟件會在啟動后顯示圖 2-6 中所示的屏幕。

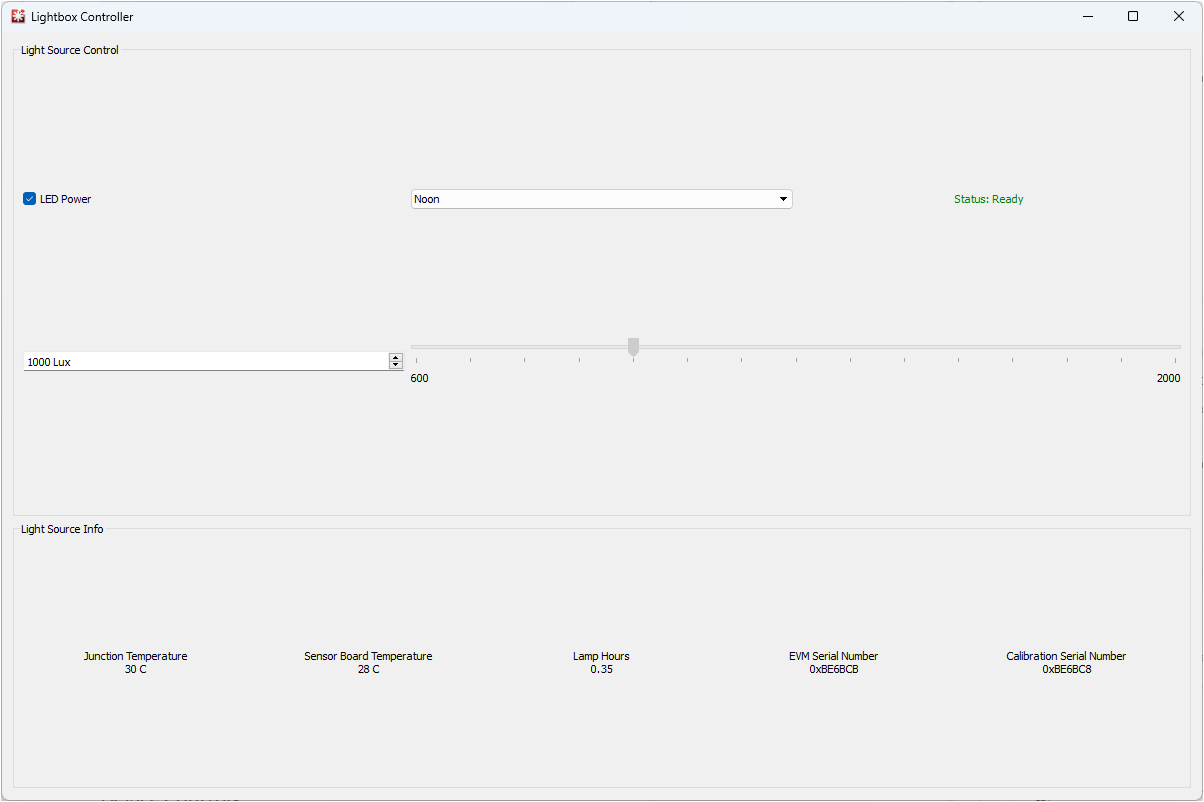

圖 2-6 LIGHTSOURCE01EVM 主操作屏幕如果 LIGHTSOURCE01 GUI 軟件在啟用時顯示了圖 2-7 中所示的消息，則表示未檢測到 EVM。

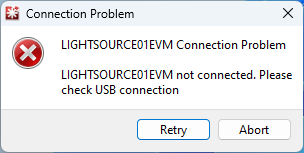

圖 2-7 硬件錯誤消息請檢查 USB 連接并確認 LIGHTSOURCE01EVM 顯示在器件管理器中。該 EVM 必須占用兩個 COM 端口：一個用于控制，另一個用于數據?？刂贫丝谟糜诎l(fā)送接收串行命令，而數據端口用于與器件之間的實際數據傳輸。請參閱下圖，查看在連接設備時設備管理器必須顯示的示例。
圖 2-8 COM 端口如果使用的是 Windows 7，或者該 EVM 插接時 Windows 器件管理器在其他器件下顯示 2 個 USB 串行器件而不是 COM 端口，請參閱節 7.1。
