3.16 DCA1000EVM 模式
使用 DCA1000EVM 進行原始數據采集的設置如圖 3-31 所示。有關原始 ADC 數據采集的更多詳細信息，請參閱 Tirex 頁面中的 DCA1000 mmWave Studio xWRL6844 部分，路徑如下：mmWave radar sensors/ Embedded software/ Radar Toolbox/ Hardware Docs/ DCA1000 Perdevice/ DCA1000 mmWave Studio xWRL6844。

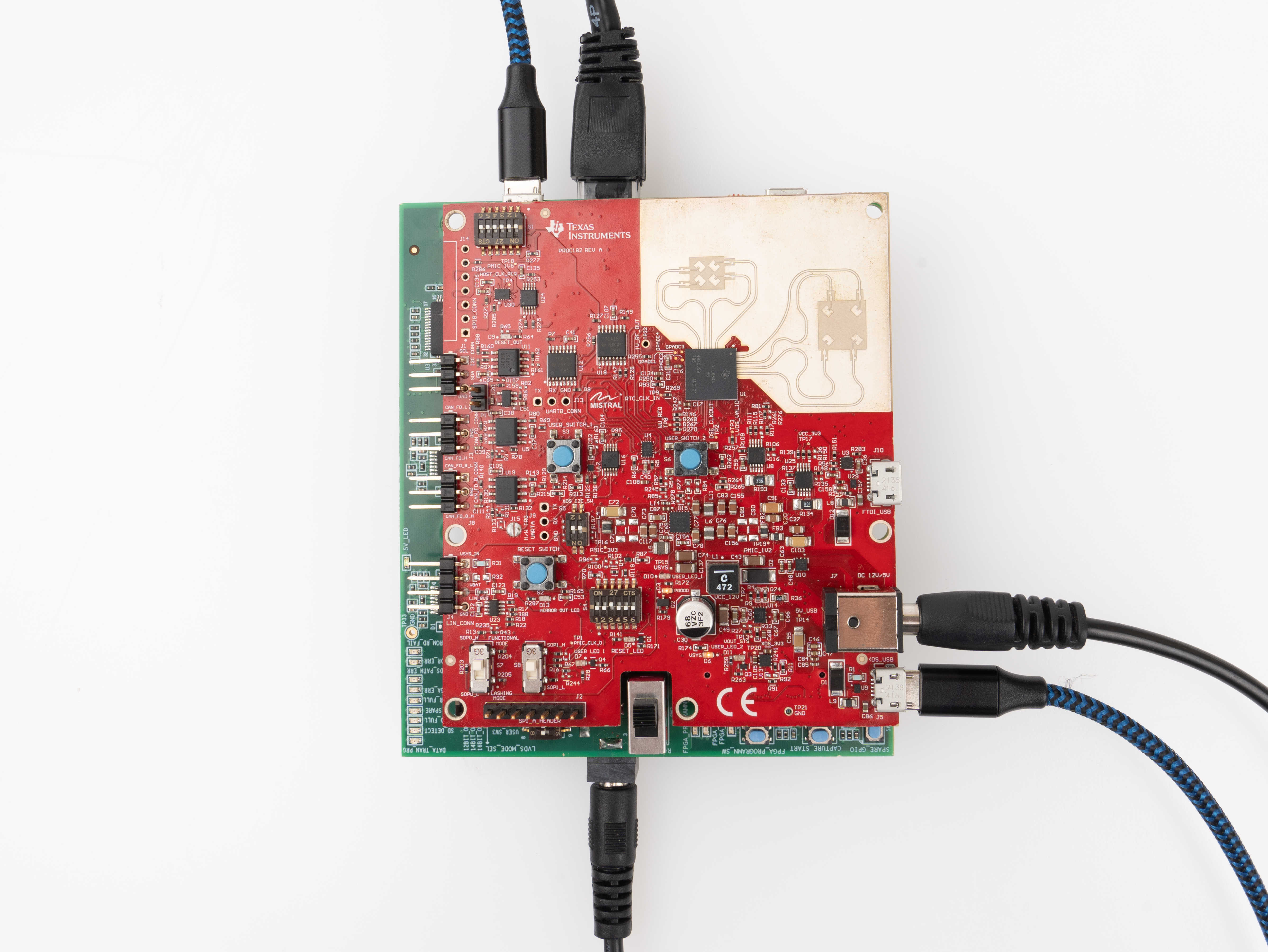

圖 3-31 用于原始數據采集的 AWRL6844EVM原始數據采集需要遵循的 DCA 開關設置顯示在圖 3-32 中。
圖 3-32 DCA1000 開關設置
注： 當 EVM 直接與 DCA1000 板配對時，請使用套件中包含的墊片，并確保 DCA1000 和 xWRL6844EVM 之間不會發生物理接觸，因?yàn)檫@會損壞電路板。
