2.3 示波器探測點
使用 TP9-11 示波器探頭 PCB 測試點UCC34141-Q1 是一款高頻直流/直流模塊，需要通過仔細測量來準確地捕獲瞬態事件和測量高頻交流紋波電壓。從示波器探頭上拆下“尖頂帽”（探頭尖端蓋）和接地引線。如果未提供示波器探頭接地彈簧，請將一根 22AWG 裸線纏繞在示波器探頭接地環上，或者使用合適的接地彈簧，然后將探頭尖端和接地環插入 EVM，如圖 2-2 所示。

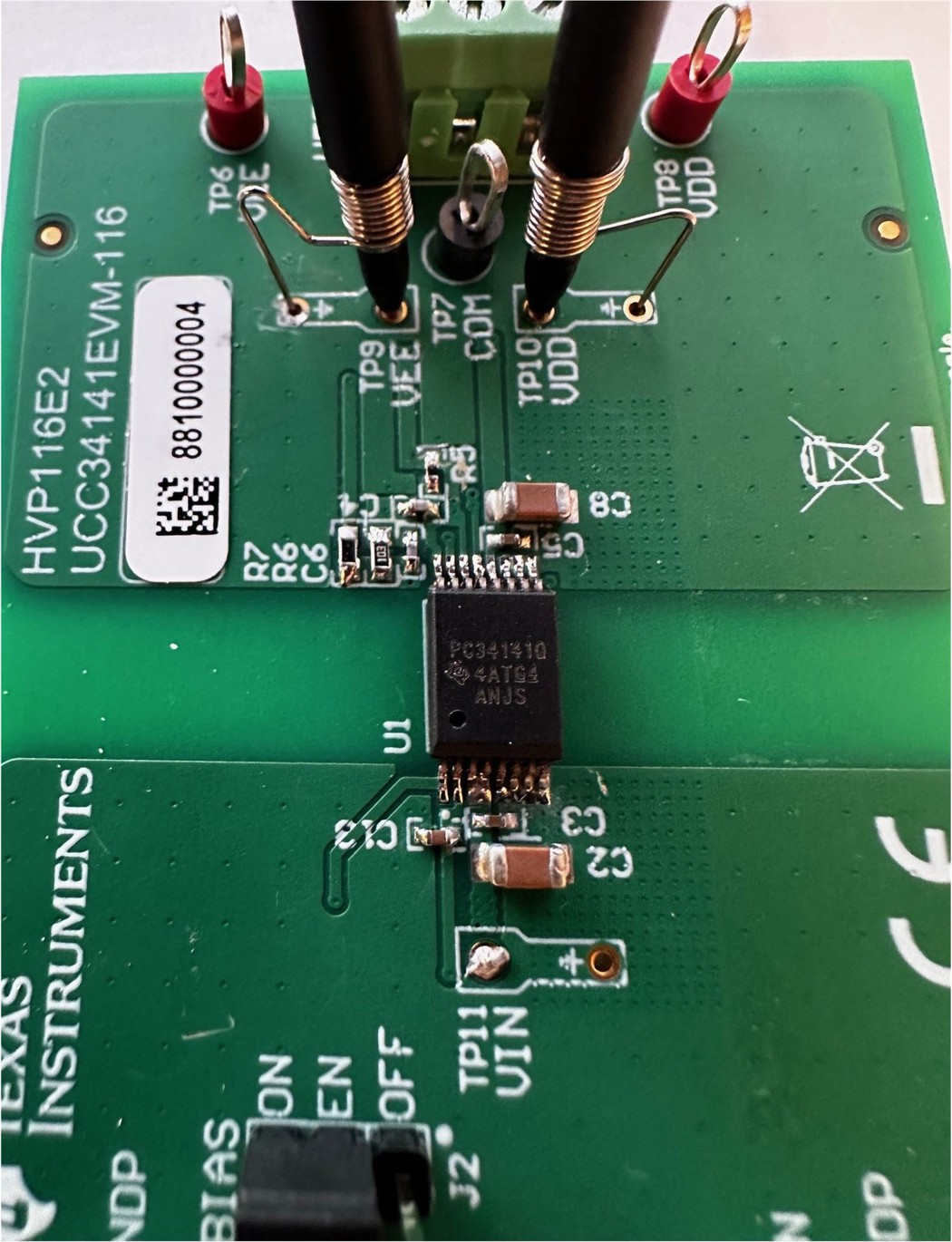

圖 2-2 PCB 示波器探頭測試點EVM 輸出命名規則（VDD、VEE、COM）與隔離式柵極驅動器 IC 的常用名稱相對應。如圖 3-1 所示，TP4 (COM) 是中點基準，用于連接到隔離式柵極驅動器 IC 的 COM 引腳。當 UCC34141-Q1 用于為柵極驅動器 IC 提供輔助電源時，VDD (VDD-COM) 和 VEE (VEE-COM) 是相對于 COM 而言的。
