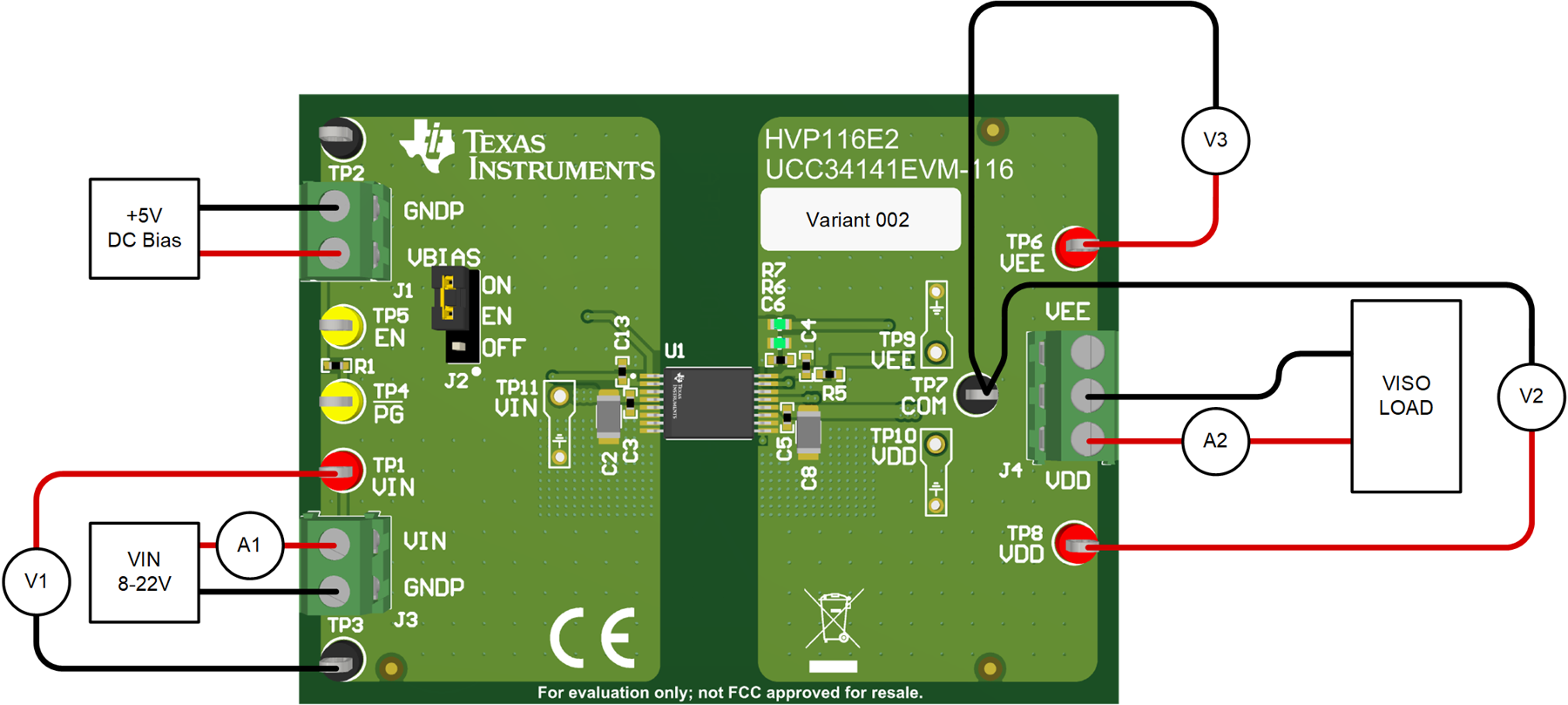

UCC34141EVM-116 EVM 利用螺絲接線端快速連接至 VIN、VDD 和 VEE。連接適當?shù)碾娏鞅砗碗妷罕?，?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#FIG_OJC_545_BFC">圖 2-1 所示，以便可以進行準確的 EVM 效率測量。

連接測試設備：

1. 將分流器跳線 SH-J1 移至 J2，1-2，EN OFF 位置。這可確保在連接測試設備時 EVM 無法啟動。
2. 連接 +5V 直流偏置電源 J1:1-2（調整至 +3.3V 至 +5V）。J1 上的 +5V 電源將用作 /PG 和 ENA 的上拉偏置。關閉/禁用 +5V 直流輔助電源。
3. 在 J3:1-2 (VIN) 處連接能夠提供電壓 5V<VIN<20V 和電流 500mA 的 VIN 直流電源。將電源調整為 12V，并將電流限值設置為 1A。關閉/禁用 VIN 電源。
4. 在 J4:1 (VDD) 和 J4:2 (COM) 之間連接一個可變負載。如果使用電子負載，則設置為恒定電阻 (CR)，650Ω（約 500mW）。在 EVM 通電之前，將負載保持為禁用狀態。
5. 在 J4:2 (COM) 和 J4:3 (VEE) 之間連接第二個負載。如果使用電子負載，則設置為恒定電阻 (CR)，250Ω（約 10mW）。在 EVM 通電之前，將負載保持為禁用狀態。由于所需的負載較小，因此可以在 J4:2-3 之間連接一個 500mW 的穿孔負載電阻器。
6. 當設置在低 mA 范圍內時，某些電子負載可能無法調節/穩定 CC。通過插入電流表來監測輸入電流和負載電流，如圖 4-1 所示。電流探頭可以與示波器結合使用，以驗證由電子負載調節的直流電流的穩定性。
