4.1.7.3 ADC 數據采集
捕獲 ADC 輸出的步驟如下：

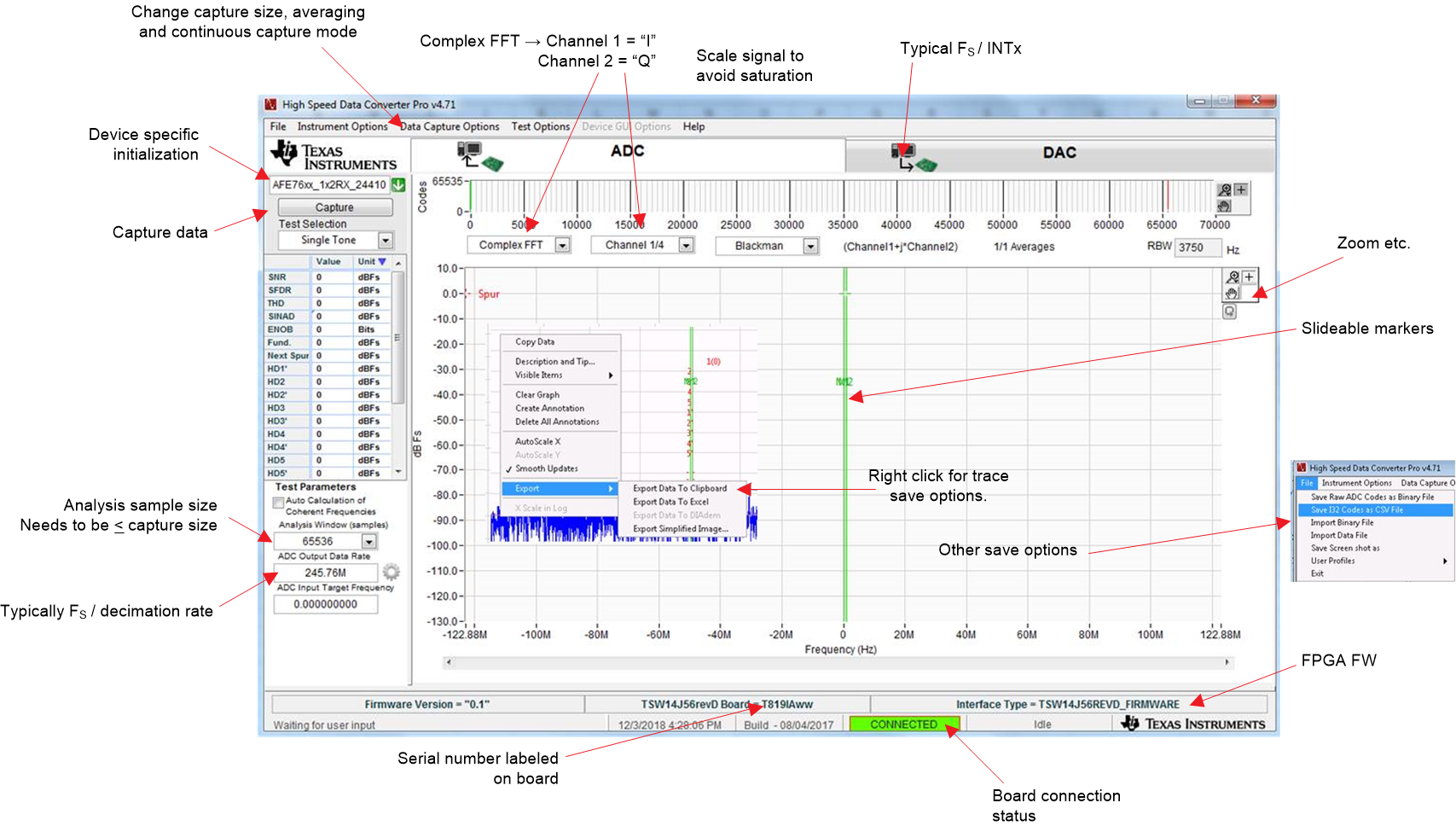

- 點擊 HSDC PRO ADC 選項卡。圖 4-14 簡單介紹了“ADC”選項卡。
圖 4-14 HSDC PRO“ADC”選項卡概覽 - 選擇 AFE79xx_2x2RX_24410 作為器件。
- 轉到菜單欄中的 Data Capture Options，然后選擇 Capture 選項。將采樣數（每個通道）設為 16384。點擊 OK 按鈕。
- 選擇 16384（在 Analysis 窗口中，位于 GUI 左下角）。
- 輸入 245.76 M 作為 ADC 輸出數據速率。
- 點擊 Capture 按鈕。
由于 FPGA 中可用的 BRAM 內存有限，將捕獲大小設置為較低的值（例如 16K）。
