ZHCUD49 June 2025

4.1.3 啟動自動配置的步驟

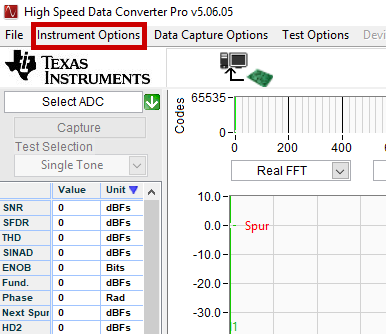

依次訪問 Start > Texas Instruments > High Speed Data Converter Pro 來啟動 HSDC PRO 軟件。圖 4-1 顯示 HSDC PRO 應用程序已正確啟動。器件建立連接后，記下 TSW14J56EVM 的 Serial Numbers（序列號）。
圖 4-1 從 HSDC PRO 連接到 TSW14J56
按下 OK 按鈕以繼續將 TSW14J56 EVM 連接到 PC。
圖 4-2 HSDC PRO 連接到電路板
依次訪問 Start > Texas Instruments > Latte 來啟動 Latte 軟件。確保 Latte 軟件已正確啟動。
在 Latte 應用程序左側的 Scripts 窗口中，依次展開 AFE79xx > Automation > AFE79xx_TSW14J56_Mode1.py。圖 4-3 顯示了 Python 腳本。
圖 4-3 AFE79xx 模式 1 自動配置腳本
根據 HSDC PRO 和 Latte 軟件使用的目錄，更改 AFE79xx_TSW14J56_Mode1.py 中的三個參數。

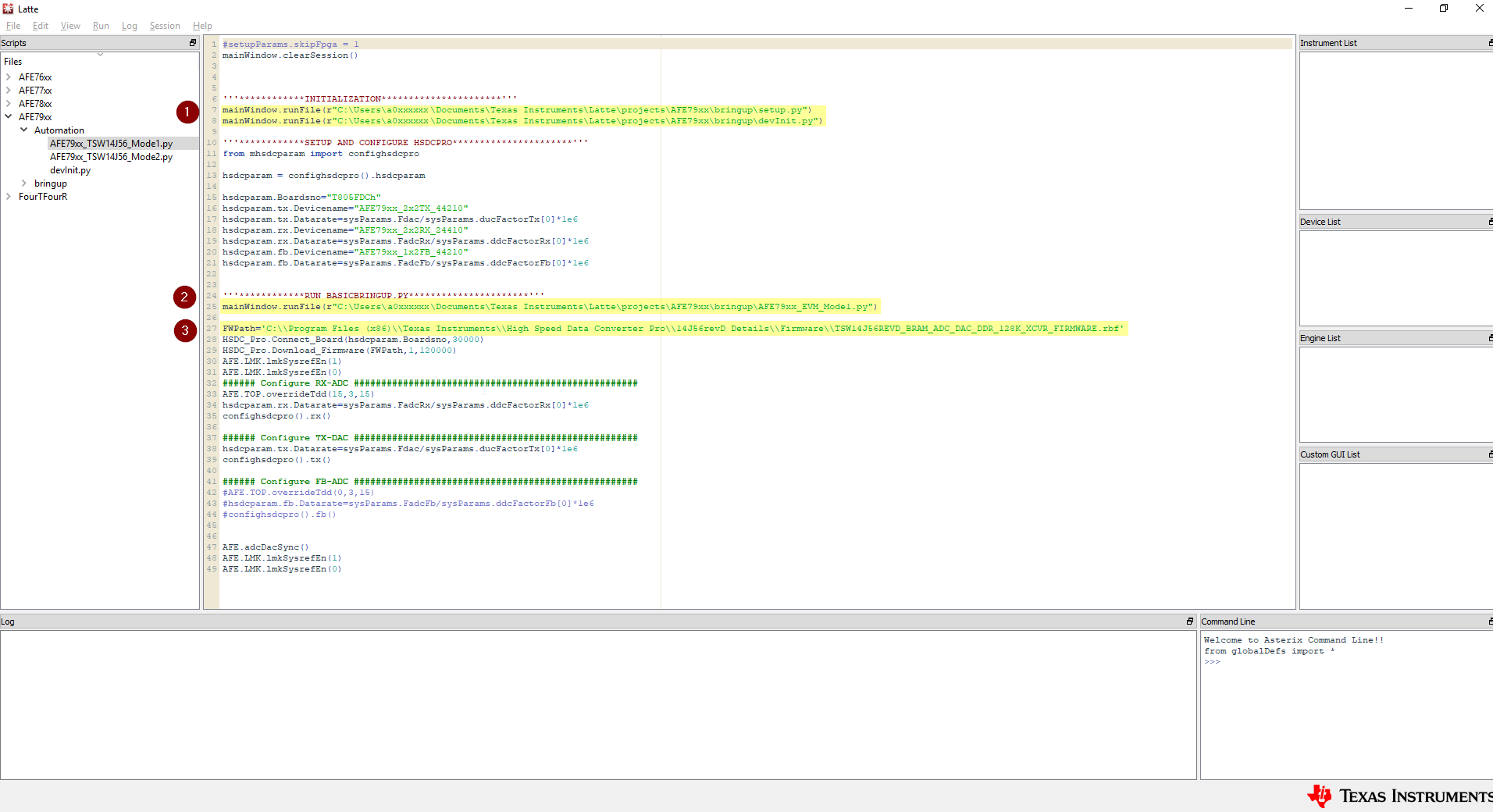

圖 4-4 顯示了在何處更改項目 1 和 2，以反映 setup.py 和 devInit.py 的 Latte 安裝目錄位置。通常將 a0xxxxxx 替換為 Windows 用戶登錄 ID。
圖 4-4 要在自動化腳本中更改的目錄參數
圖 4-4 顯示了在何處更改項目 3，以反映 TSW14J56 固件的 High-Speed Data Converter Pro 目錄位置。

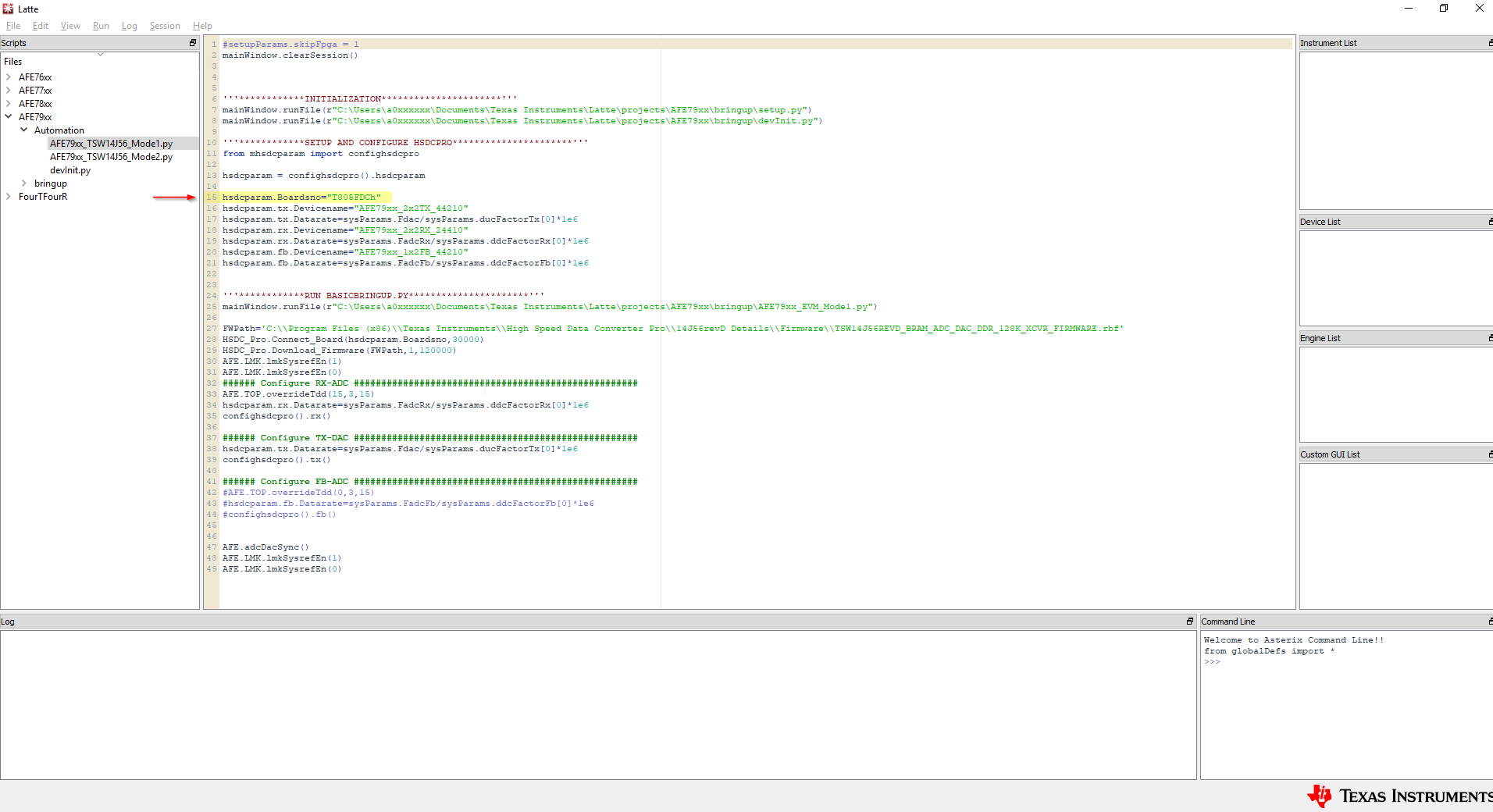

圖 4-5 顯示了根據突出顯示的行輸入 TSW14J56 EVM 序列號的位置。
圖 4-5 TSW14J56 EVM 序列號位置
突出顯示 AFE79xx_TSW14J56_Mode1.py 后，按下 F5 按鈕執行腳本。該腳本將自動運行 HSDC PRO 和 Latte 軟件，以自動啟動 JESD204B 鏈接。

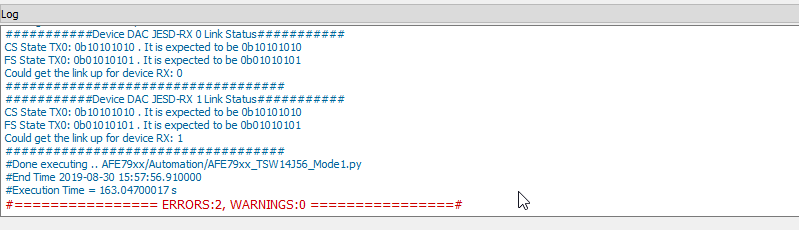

如圖 4-6 和圖 4-7 所示，在腳本運行之后應該會顯示以下兩條錯誤消息。
圖 4-6 Latte 錯誤 1
圖 4-7 Latte 錯誤 2
默認 TRF-LSC-AFE7950EVM 具有以下射頻頻率匹配網絡：
1. RXA (TRF1208)：1.8GHz–2.3GHz
2. RXB (TRF1208)：4.8GHz–5.5GHz
3. RXC (TRF1208)：7.3GHz–7.8GHz
4. RXD（平衡-非平衡變壓器）：無
5. FB1 (TRF1208)：5.8GHz–6.2GHz
6. FB2（差分連接器）：6GHz
7. TXA (TRF1108)：1GHz–5GHz
8. TXB（平衡-非平衡變壓器）：3.9GHz–4.3GHz
9. TXC (TRF1108)：700MHz-8GHz
10. TXD (TRF1108)：2.5GHz–4.5GHz

下面所示為更改 NCO 以匹配默認射頻頻率匹配網絡的示例腳本：

AFE.updateTxNco(0,200,0,0)
AFE.updateTxNco(1,5000,0,0)
AFE.updateTxNco(2,7500,0,0)
AFE.updateTxNco(3,3000,0,0)
AFE.updateRxNco(0,2100,0,0)
AFE.updateRxNco(1,5200,0,0)
AFE.updateRxNco(2,7800,0,0)
AFE.updateRxNco(3,6000,0,0)
AFE.updateFbNco(0,6000,0)
AFE.updateFbNco(1,6000,0)

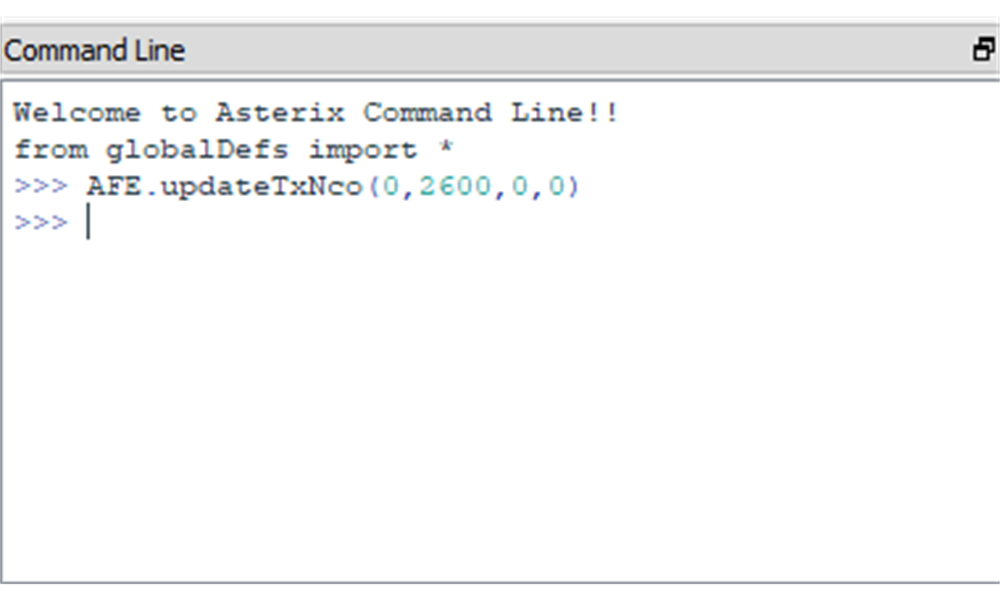

圖 4-8 顯示了在命令行提示符下的何處輸入相關命令，或使用 F5 鍵在 Latte 中執行 AFE79xx_DC101_NCO_Setup.py（AFE79xx > Automation 文件夾下）。

TRF-LSC-AFE7950EVM 用于更新 TXNCO 的 Latte 命令提示符

圖 4-8 用于更新 TXNCO 的 Latte 命令提示符
