ZHCUDB4 September 2025
2.5.2 以太網接口
BeagleBone Green Eco 提供一個用于網絡連接的 10/100/1000Mbps 以太網接口，端接 RJ45 連接器。此接口可通過標準以太網電纜直接連接到本地網絡。
該以太網端口具有集成的鏈路和活動指示 LED：綠色 LED 顯示已建立的鏈路狀態，黃色 LED 指示活躍網絡流量。這些可視指示器可幫助用戶快速確定網絡連接狀態。
該接口支持標準網絡協議和服務，包括用于 IP 地址自動獲取和靜態 IP 配置的動態主機配置協議 (DHCP)。該電路板的以太網實現與 Linux? 發行版中的常用網絡工具和實用程序兼容。
對于開發人員而言，可通過標準 Linux 網絡命令和 API 訪問該以太網接口。處理器的通用平臺以太網交換機 (CPSW) 子系統提供高效的數據包處理，從而為各種應用提供可靠的網絡性能。
該以太網端口支持局域網喚醒功能，如果在操作系統中正確配置，則允許進行遠程電源管理。對于在無需實際交互的情況下需要進行遠程訪問的無頭應用，此功能非常有用。
連接到網絡時，建議使用標準 CAT5e 或更好的以太網電纜以獲得最佳性能，尤其是在使用接口的千兆位功能時。

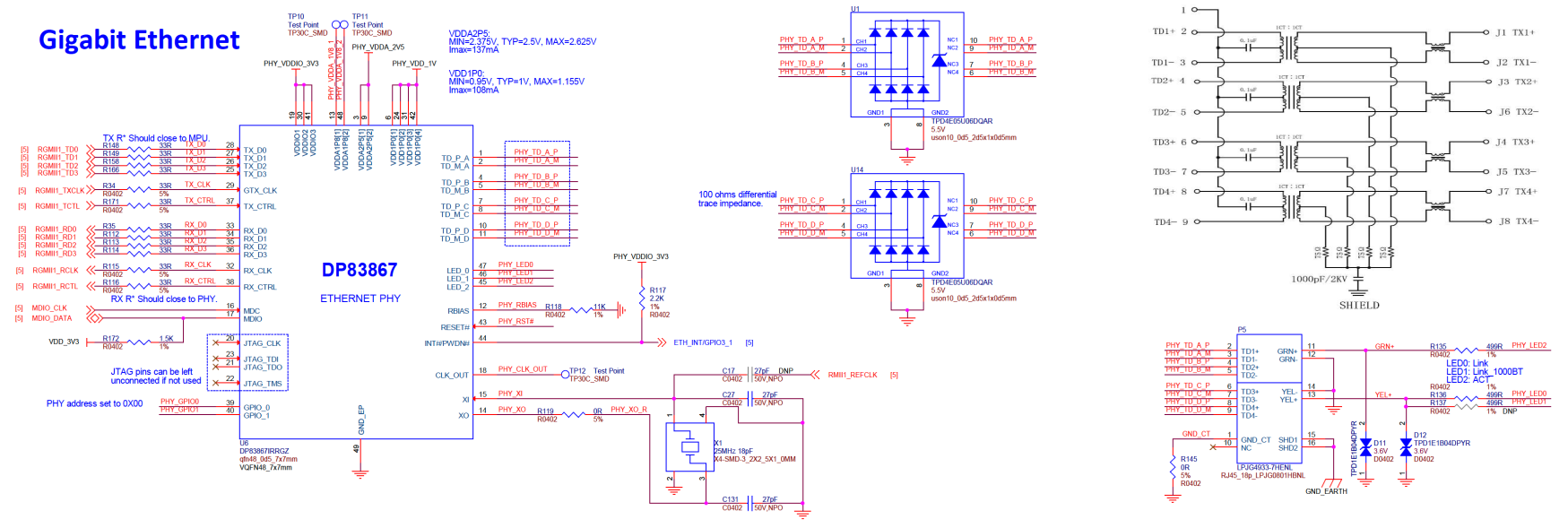

圖 2-5 以太網接口方框圖
