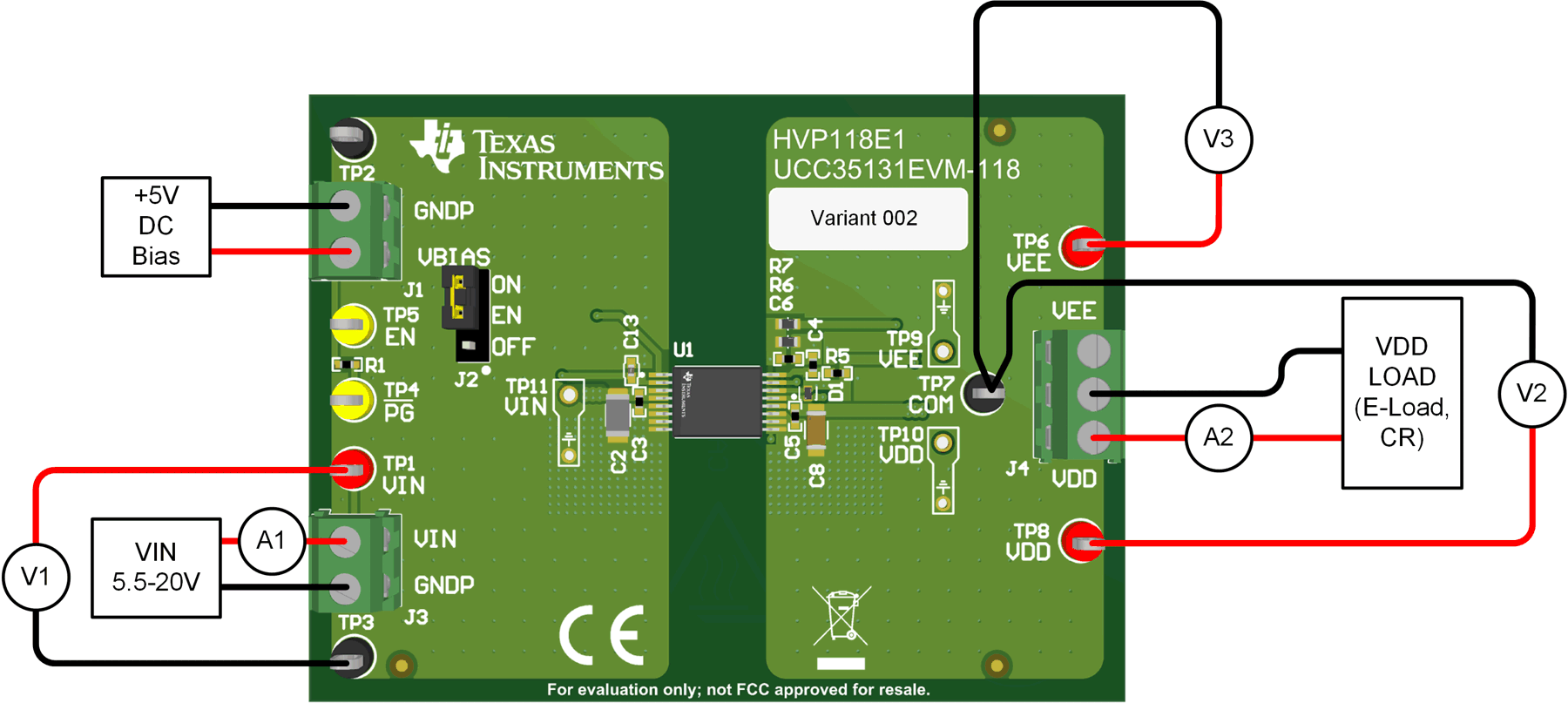

UCC35131EVM-118 利用螺絲接線端快速連接至 V_IN、VDD 和 VEE。連接適當?shù)碾娏鞅砗碗妷罕恚?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#REF74498104">圖 2-1 所示，以便可以進行準確的 EVM 效率測量。

連接測試設備：

1. 將分流器跳線 SH-J1 移至 J2，1-2，EN OFF 位置。這可確保在連接測試設備時 EVM 無法啟動。
2. 連接 +5V 直流偏置電源 J1:1-2（+3.3V 至 +5V）。將電源電壓設置為 0V。J1 上的 +5V 電源將用作 /PG 和 ENA 的上拉偏置。關閉/禁用 +5V 直流輔助電源。
3. 在 J3:1-2 (V_IN) 連接能夠提供 5V < V_IN < 20V 電壓和 500mA 電流的 V_IN 直流電源。將電源調整為 12V，并將電流限值設置為 1A。關閉/禁用 V_IN 電源。
4. 在 J4:1 (VDD) 和 J4:2 (COM) 之間連接一個可變負載。如果使用電子負載，則設置為恒定電阻 (CR)，450?（約 500mW）。在 EVM 通電之前，將負載保持為禁用狀態。
5. 在 J4:2 (COM) 和 J4:3 (VEE) 之間連接第二個負載。如果使用電子負載，則設置為恒定電阻 (CR)，2.5k?（約 10mW）。在 EVM 通電之前，將負載保持為禁用狀態。由于所需的負載較小，因此可以在 J4:2-3 之間連接一個 500mW 的穿孔負載電阻器。
6. 當設置在低 mA 范圍內時，某些電子負載無法調節/穩定 CC。通過插入電流表來監測輸入電流和負載電流，如圖 2-1 所示。電流探頭可以與示波器結合使用，以驗證由電子負載調節的直流電流的穩定性。

上電以便啟動：

1. 驗證 V_IN 和 +5V 直流偏置電源是否關閉/禁用，并且未向 UUT 施加電壓
2. 將短接跳線 SH-J1 移至 J2，2-3，EN 開啟位置。注意：移除短接跳線 SH-J1 也會導致“EN 開啟”。
3. 打開 V_IN 直流電源。驗證 TP1 至 TP3 是否存在 12V 電壓
4. 驗證 VDD 和 VEE 上的負載是否已禁用
5. 打開 +5V 直流輔助電源?，F(xiàn)在，EVM 在無負載條件下通過調節中的 VDD 和 VEE 啟用。
6. 驗證 VDD-COM 上是否存在 +15V 電壓，VEE-COM 上是否存在 -5V 電壓
7. 在 VDD 上啟用負載，在 VEE 上啟用負載
8. UCC35131-Q1 現在正在調節 VDD 和 VEE 并處理約 0.5W 的隔離式輸出功率
9. V_IN 在 5.5V < V_IN < 20V 之間變化，I_VDD 在 0mA < I_VDD < 133mA 之間變化，I_VEE 在 0mA < I_VEE < 150mA 之間變化。VIN<12V、VIN>18V 時，最大功率能力從 2W 降低。如果超過最大功率，EVM 會關斷。在這種情況下，請移除 VDD 和 VEE 中的負載，重新啟動 VIN（或切換 EN）并驗證 EVM 恢復正常運行，然后再緩慢增加 VDD 和/或 VEE 負載。
10. 將示波器探頭插入 TP9、TP10 和 TP11，以測量 VEE、VDD 和 V_IN 啟動、穩態和交流紋波電壓

斷電以便關斷：

1. 將短接跳線 SH-J1 移至 J2，1-2，EN 關閉位置。
2. 關閉 +5V 直流輔助電源
3. 禁用 I_VDD 負載
4. 禁用 I_VEE 負載
5. 關閉 V_IN 電源
