MC121EVM 需要一個建議工作電壓范圍為 4.5V 至 35V 的電源。要設置 EVM 并為其供電，以及運行電機 PCB 中安裝的電機，請按照以下順序操作：

1. 使用 J1 將電機 PCB（不包含在 EVM 中）上 MC121 或 MC121-Q1 的 VM、GND、FG/RD 和 PWM/直流引腳連接到 MC121EVM。
2. 將直流電源連接到連接器 J7 上的 VBAT/VM 和 PGND。請勿打開電源。
   1. 連接至 VBAT，以啟用反極性保護。
   2. 若要禁用反極性保護，請連接到 VM。
3. 選擇 J3 為 5V_USB 和 J5 為 3V3COM 以便通過 USB 電源為 MSP430 供電。
4. 使用 micro-USB 電纜將 EVM 連接到 PC。

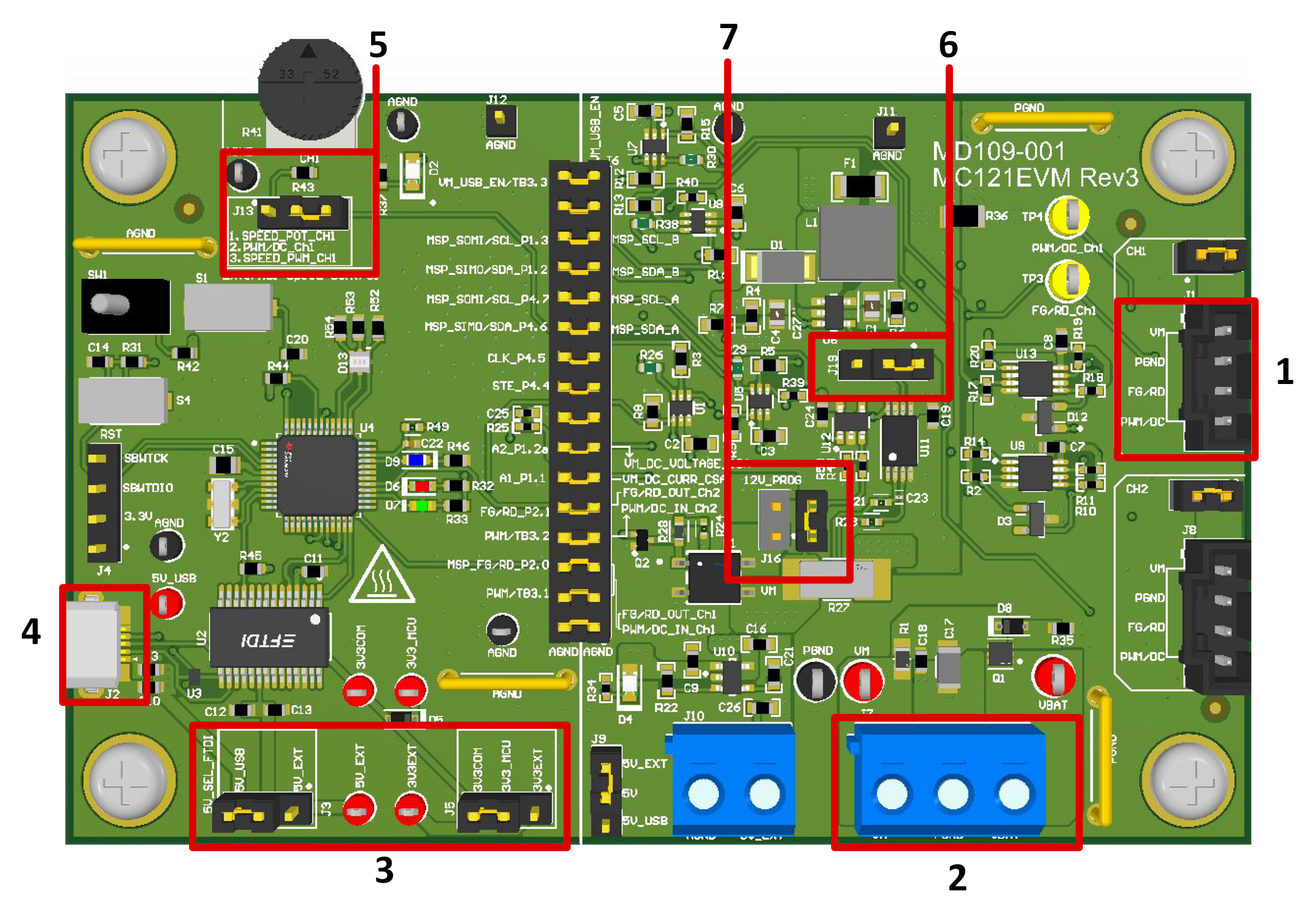

5. 如下圖所示，在引腳 1 和引腳 2 之間設置 J13 中的跳線，以啟用到 MCU 的 PWM/直流連接。
6. 在引腳 2 和引腳 3 之間的 J19 中設置跳線，將 ADC 測量設置為單極輸出，用于 GUI 電流繪圖。
7. 移除 J16 上的跳線以禁用板載 12V 升壓電源和 VM 之間的連接，因為運行電機需要外部電源。
8. 打開電機電源。
9. 啟動 MotorStudio GUI 以連接到 MC121 或 MC121-Q1。
