1 簡介

在許多情況下，設計人員需要使用高速轉換器實現兩個功能：以更高速度采樣（涵蓋射頻頻率區域中某些部分的兆采樣或千兆采樣）以及直流采樣。直流頻段也可以為設計人員提供一些有用的信息。這可以是傳感器電平或高頻脈沖波形上的直流值，其中該脈沖內的直流電平為系統提供了一些有用信息，以做出更高級別的決策。

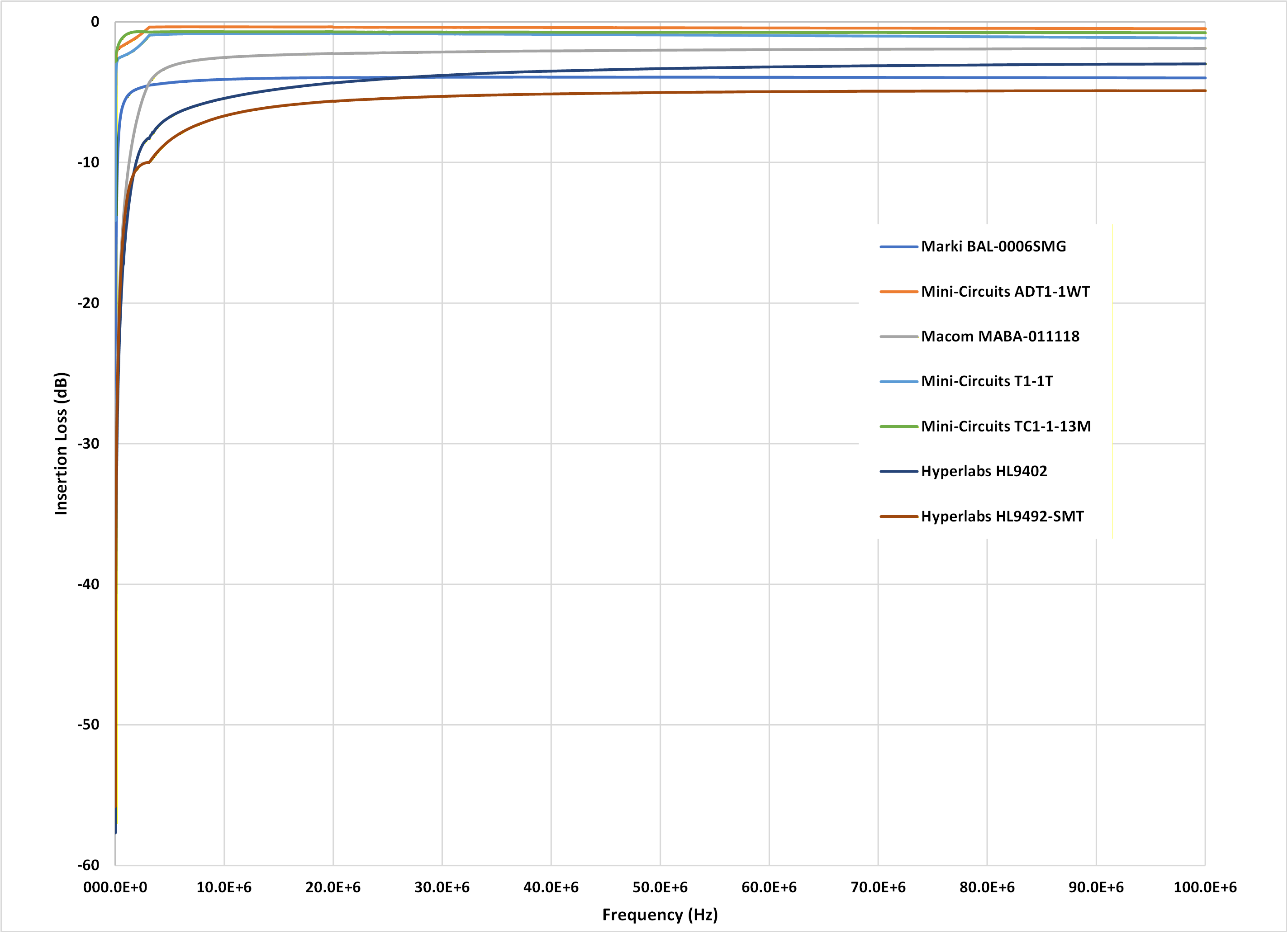

如果需要直流耦合，這通常意味著設計人員無法在設計中使用變壓器或平衡-非平衡變壓器前端，這種拓?fù)浜艹Ｓ们以O(shè)計簡便。一些平衡-非平衡變壓器和變壓器可以具有低頻范圍，可以低至非常低的 kHz 范圍，但是，使用平衡-非平衡變壓器或變壓器對真直流進行采樣恰恰是不行的。請參閱圖 1-1，快速了解一些變壓器和平衡-非平衡變壓器的低端頻率響應，在當今市場上可以低至 9kHz 范圍（測試設備受限）。

在 9kHz（用于測量這些平衡-非平衡變壓器的 S21 響應的 VNA 的測試設備限制）下，平衡-非平衡變壓器的許多低端響應都在 –10 至 –50dB 或更高的衰減范圍內。因此，如果用戶計劃對真直流進行采樣，這未必是實用際設計。

這種情況通常會強制設計人員使用放大器耦合到 ADC 并保持該直流值。通常會使用 FDA（即全差分放大器）來保持該直流值并將其傳送到 ADC 以進行采樣，但是放大器確實存在一些注意事項。首先，ADC 不能僅與任何 FDA 配合使用從而實現直流耦合。以下是放大器數據表中需要檢查的一些內容，以確保 ADC 可以正常工作：

1. 放大器的輸出級可實現直流耦合。
2. 放大器電源的合規范圍足夠大。
3. 放大器輸入或輸出共模范圍足夠大，這通常與第二點有關。

接下來，設計人員還可以使用單端信號鏈，然后將信號鏈連接到 FDA。如果是這種情況，接下來要檢查 FDA 是否可以針對單端 (SE) 輸入和差分 (DIFF) 輸出進行配置。有時，F(xiàn)DA 只允許差分輸入和差分輸出信號配置。

如果 FDA 數據表中未顯示這類信息，請聯系廠家供應商并核實。
