2 查找合適的放大器

既然，我們知道用戶打算使用 FDA 進行直流耦合連接，接下來本文將探討上面提到的一些細節。

首先，檢查放大器的輸出級。除非數據表中沒有明確指出輸出級無法進行直流耦合，否則請查看數據表的應用部分，確認輸出級是否具有一些上拉或下拉扼流圈。如果有，F(xiàn)DA 很可能具有集電極開路輸出級，并且低端對幾個 kHz 頻率（而不是直流）進行有限的響應。

其次，檢查 FDA 的合規區。這意味著什么？這意味著幾個因素間存在著些許關聯。檢查 ADC 所需的模擬輸入共模電壓 (VCM)；該電壓通常在 ADC 數據表的模擬輸入規格表中。它通常在規格表中注明為 VCM。ADC 上還可以有一個 VCM 引腳，讓用戶可以將該節點連接回模擬輸入端，以保持共模電壓穩定。這是 ADC 的 VCM 引腳，也可用于將 FDA 的輸出驅動至特定的輸出共模電壓或 FDA 上的 VOCM 引腳電壓。最終，ADC 的模擬輸入共模電壓需合規并支持 FDA 的相同 VOCM 電壓范圍。該信息通?？梢栽?FDA 數據表的規格表中找到。

通常，VOCM 范圍與電源電壓范圍或放大器使用的電源相關。有些 FDA 只有單電源，有些甚至可具有雙電源功能。這類雙電源放大器肯定更加靈活。原因是，通常當該引腳未專門使用電壓驅動時，F(xiàn)DA 的輸出共模電壓或 VOCM 會懸空至電源電壓的一半。例如，0 至 5V FDA 具有 2.5 VOCM，0 至 3.3V FDA 具有 1.65 VOCM?，F(xiàn)在，對于雙電源 FDA，靈活性也取決于電源的范圍。例如，您可以使用 LMH5401 FDA。該 FDA 具有 5V 合規范圍，但具有雙電源選項。這使得該放大器能夠在 5V VCC 和 0V VSS（接地）或者 2.5V VCC 和 –2.5V VSS 范圍中運行，或者兩者之間的任何范圍運行，例如 4V VCC 和 –1V VSS。只要兩個電源域的總和處于 5V 合規范圍內或更小。有關上述合規范圍示例，請參閱圖 2-1。

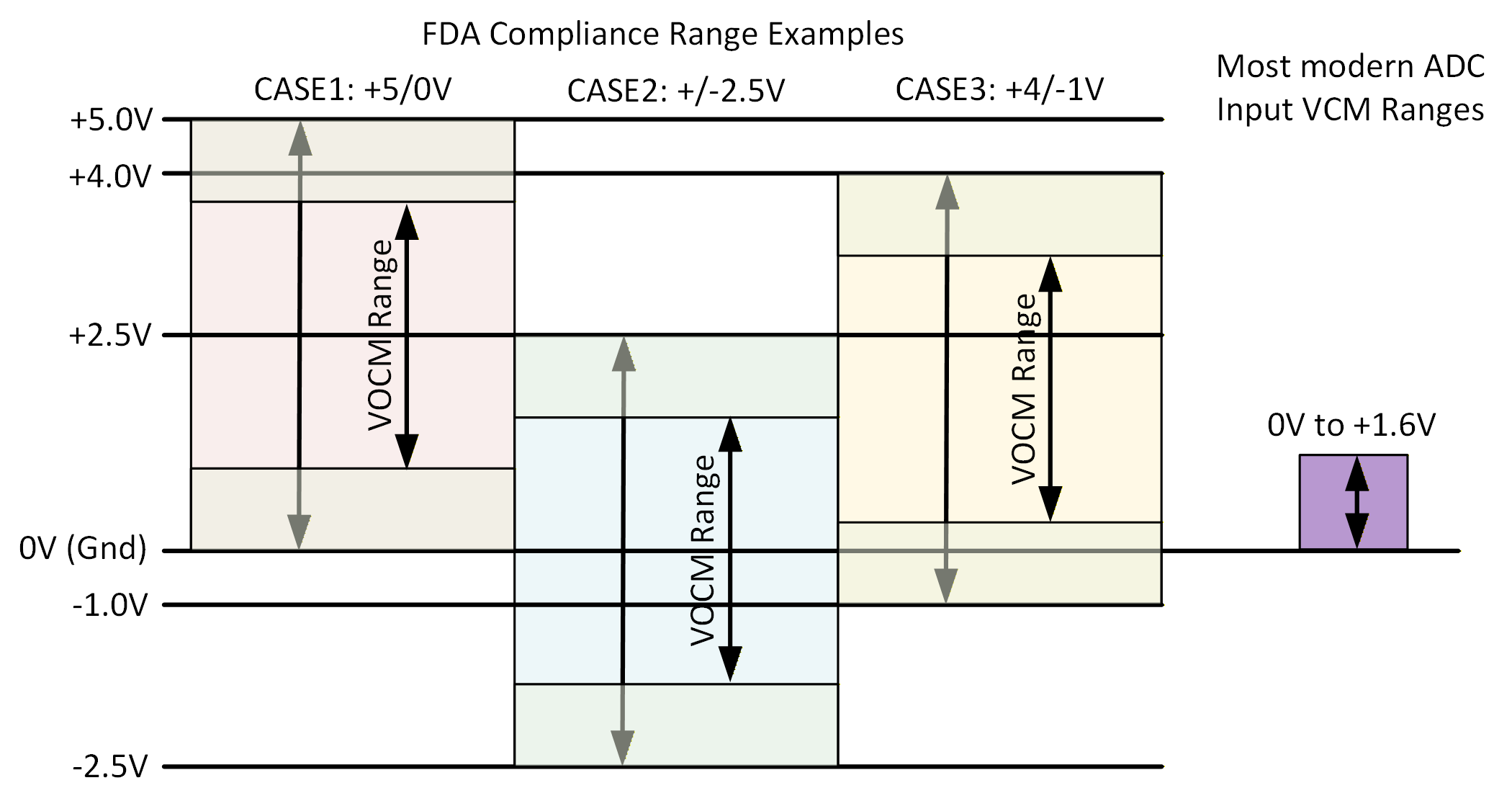

圖 2-1 LMH5401 合規范圍示例與當前 ADC VCM 范圍間的關系

請注意，放大器的 VOCM 范圍在放大器的電壓合規范圍內，這樣就可以通過放大器管理各種信號電平。
