ZHDA047 January 2026 ISOM8600 , ISOM8610
2.3.1 測試 1：無保護功能
圖 2-1 測試電路 1 – 無保護構建了 圖 2-1，示波器將在第一個下降沿觸發。ISOM8600 的輸入使用 5mA 電源電流進行驅動。當輸入關閉時，捕獲到瞬態。

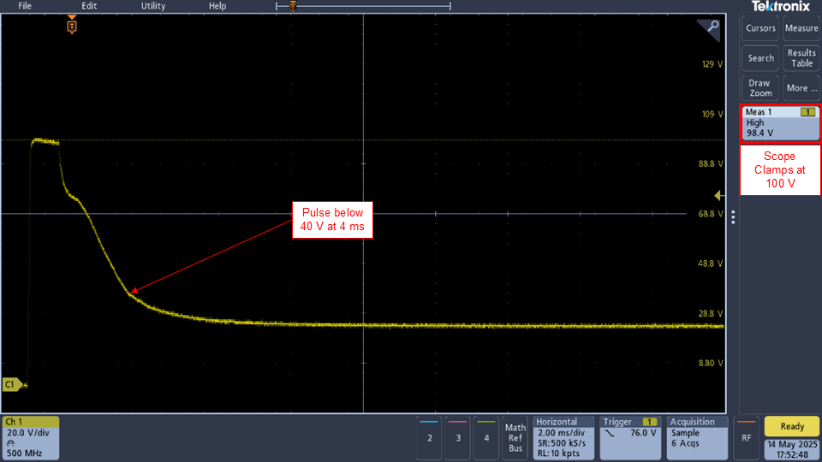

圖 2-2 電路 1 的反電動勢示波器探頭保護電路會導致鉗位在 100V，但瞬態超過 ISOM8600 的 VOFF 建議值（高于 40V）。為了保持 ISOM8600 的壽命可靠性，我們需要考慮使用保護電路來限制反電動勢。
