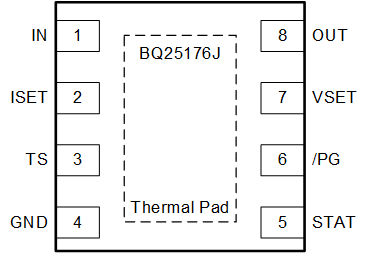

圖 5-1 DSG 封裝8 引腳 WSON頂視圖| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| IN | 1 | P | 輸入電源,連接至外部直流電源。在靠近 IC 的位置使用至少 1μF 的電容器將 IN 旁路至 GND。 |
| ISET | 2 | I | 對器件快速充電電流進行編程。ISET 與 GND 之間的外部電阻器定義了快速充電電流值。預期范圍為 30kΩ (10mA) 至 375Ω (800mA)。ICHG = KISET/RISET。預充電電流定義為 ICHG 的 20%。終止電流定義為 ICHG 的 10%。 |
|
TS |
3 |
I |
溫度鑒定電壓輸入。直接在 TS 和 GND 之間連接一個負溫度系數 (NTC) 熱敏電阻(建議使用 AT103-2)。當 TS 引腳電壓超出范圍時,充電暫停。如果不需要 TS 功能,請?jiān)谠撘_和 GND 之間連接一個外部 10kΩ 電阻器。將 TS 拉至< VTS_ENZ 將禁用充電器。 |
| GND | 4 | - | 接地引腳 |
| STAT | 5 | O | 開漏充電器狀態指示輸出。通過 10kΩ 電阻器連接到上拉電源軌。 低電平表示正在充電。高電平表示充電完成或充電被禁用。當檢測到故障情況時,STAT 引腳以 1Hz 的頻率閃爍。 |
| PG | 6 | O | 開漏充電電源正常狀態輸出。通過 10kΩ 電阻器連接到上拉電源軌。 當 VIN > VIN_LOWV 且 VOUT + VSLEEPZ < VIN < VIN_OV 時,PG 拉至低電平。 |
| VSET | 7 | I | 使用下拉電阻器對 OUT 引腳的穩壓電壓進行編程。有效電阻器范圍為 18.2kΩ 至 100kΩ,超出該范圍的值將暫停充電。有關電壓電平詳細信息,請參閱節 7.3.1.2。建議使用溫度系數小于 200ppm/oC 且容差為 ±1% 的電阻器。 |
| OUT | 8 | P | 電池連接。系統負載可以與電池并聯。在靠近 IC 的位置使用至少 1μF 的電容器將 OUT 旁路至 GND。 |
| 散熱焊盤 | — | — | IC 下方的外露焊盤用于散熱。將散熱焊盤焊接到電路板上并使用通孔連接到實心 GND 平面。 |
