3 說明
BQ25176J 是一款集成式 800mA 線性充電器，適用于面向空間受限便攜式應用的單節鋰離子、鋰聚合物和磷酸鐵鋰電池。該器件具有為電池充電的單電源輸出。只要安全計時器期間內平均系統負載不會妨礙電池充滿電，系統負載可以與電池并聯。當系統負載與電池并聯時，充電電流會由系統和電池共享。
該器件分四個階段為鋰離子/鋰聚合物電池充電：涓流充電階段，用于使電池電壓達到 VBAT_SHORT；預充電階段，用于恢復完全放電的電池；恒流快速充電階段，用于使電池獲得大部分電量；以及電壓調節階段，用于使電池電量充滿。
在所有充電階段，內部控制環路都會監控 IC 結溫，當其超過內部溫度閾值 TREG 時，它會減小充電電流。
充電器功率級和充電電流檢測功能均完全集成。該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示和自動充電終止功能。充電電壓和快速充電電流可通過外部電阻編程設定。預充電和終止電流閾值由快速充電電流設置決定。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

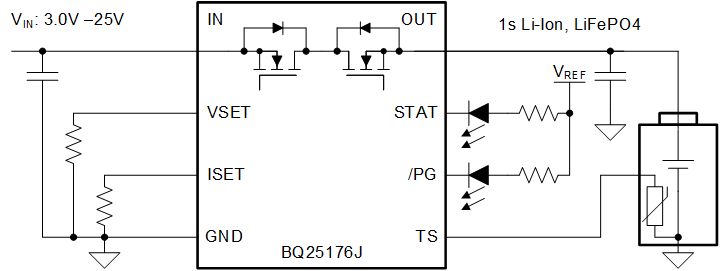

簡化版原理圖
