7.1 概述
BQ25176J 是一款集成式 800mA 線性充電器，適用于單節鋰離子、鋰聚合物和磷酸鐵鋰電池。該器件具有為電池充電的單電源輸出。只要安全計時器期間內平均系統負載不會妨礙電池充滿電，系統負載可以與電池并聯。當系統負載與電池并聯時，輸出電流會由系統和電池共享。
該器件分四個階段為鋰離子/鋰聚合物電池充電：涓流充電階段，用于使電池電壓達到 VBAT_SHORT；預充電階段，用于恢復完全放電的電池；恒流快速充電階段，用于使電池獲得大部分電量；以及電壓調節階段，用于使電池電量充滿。
該充電器支持靈活地對快速充電電流和穩壓電壓進行編程。該充電器能夠與標準 USB 接頭或?qū)Ｓ贸潆娺m配器（直流輸出）配合使用。
該充電器還具有全套安全功能：電池溫度監測、過壓保護、充電安全計時器以及配置引腳（VSET、ISET）短路和開路保護。下面將詳細介紹所有這些功能以及更多功能。
該充電器設計為通過從輸入到輸出的單一路徑為電池充電。在施加有效的輸入電源時，會檢查配置引腳是否存在短路/開路。
如果電池電壓低于 VBAT_LOWV 閾值，則認為電池已放電，預調節周期開始。如果電池電壓低于 VBAT_SHORT，則充電電流為 IBAT_SHORT。如果電池電壓高于 VBAT_SHORT 但低于 VBAT_LOWV，則預充電電流大小為通過 ISET 引腳編程的快速充電電流的 20%。tPRECHG 安全計時器處于活動狀態，如果電池電壓未能升至 VBAT_LOWV 以上，則在到期后停止充電。
電池充電至 VBAT_LOWV 閾值后，快速充電模式啟動，從而施加快速充電電流并啟動 tSAFETY 計時器?？焖俪潆姾愣娏魍ㄟ^ ISET 引腳進行編程。恒流階段為電池充上大部分電量。在電池電壓較低時進行快速充電，IC 中的功耗最大。如果 IC 溫度達到 TREG，則 IC 會進入熱調節，將計時器時鐘減慢一半，并根據需要減小充電電流，以防止溫度進一步升高。圖 7-1 展示了具有熱調節功能時的典型鋰電池充電曲線。正常工作條件下，IC 結溫小于 TREG，不會進入熱調節。
電池充電至穩壓電壓后，電壓環路就會進行控制，將電池保持在穩壓電壓，直到電流逐漸減小至終止閾值。終止閾值是編程的快速充電電流的 10%。
更多詳細信息，請參閱節 7.3。

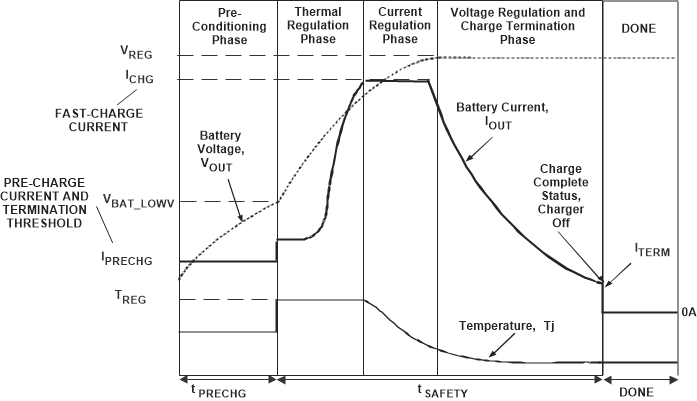

圖 7-1 具有熱調節功能時的鋰離子電池充電曲線
