8.3.5.2 動態電源管理
為了最大程度增加輸入電流并避免適配器過載，此充電器具有動態電源管理 (DPM) 功能，此功能可持續監控輸入電流和輸入電壓。當輸入源過載時，電流會超出輸入電流限值 (IINDPM)，或者電壓會降至輸入電壓限值 (VINDPM) 以下。該器件隨后會降低充電電流，直到輸入電流降至輸入電流限值以下以及輸入電壓上升至輸入電壓限值以上。
當充電電流降至零，但輸入源仍然過載時，系統電壓開始下降。一旦系統電壓下降到低于電池電壓，器件即會自動進入補充模式，此時 BATFET 導通，電池開始放電，以便系統由輸入源和電池提供支持。

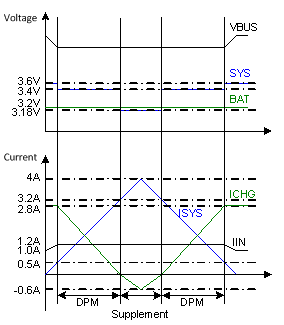

在 DPM 模式期間，狀態寄存器位 VINDPM_STAT 和/或 IINDPM_STAT 會設置為高電平。圖 8-2 顯示了使用 9V/1.2A 適配器、3.2V 電池、2.8A 充電電流和 3.4V 最小系統電壓設置時的 DPM 響應。
圖 8-2 DPM 響應
