3 說明
DRV8106-Q1 是一款高度集成式半橋柵極驅動器，能夠驅動高側和低側 N 溝道功率 MOSFET。它可使用集成式倍增電荷泵（針對高側）和線性穩壓器（針對低側）生成合適的柵極驅動電壓。
該器件通過使用智能柵極驅動架構來降低系統成本并提高可靠性。柵極驅動器可優化死區時間以避免出現擊穿問題，通過可調柵極驅動電流對減少電磁干擾 (EMI) 進行控制，而且可通過 VDS 和 VGS 監控器來防止漏源極和柵極短路問題。
寬共模分流放大器具有內聯電流感測功能，即使在再循環期間也可持續測量電機電流。如果不需要進行內聯感測，放大器可用于低側或高側感測配置。
DRV8106-Q1 提供了一系列保護功能，可確保系統穩定運行。此類功能包括適用于電源和電荷泵的欠壓和過壓監控、適用于外部 MOSFET 的 VDS 過流和 VGS 柵極故障監控、離線開路負載和短路診斷，以及內部熱警告和熱關斷保護功能。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8106-Q1 | VQFN (32) | 5.00mm x 5.00mm |

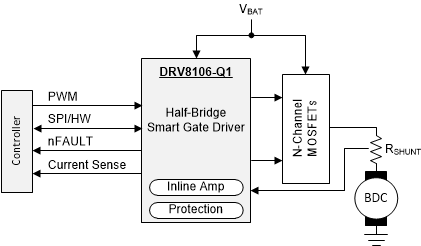

簡化版原理圖
