ZHCSML7B February 2020 – August 2021 DRV8210
PRODUCTION DATA

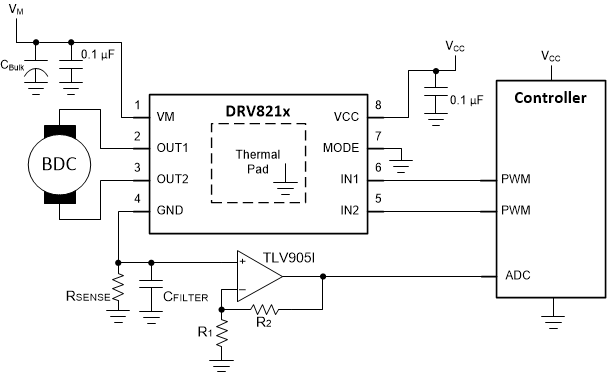

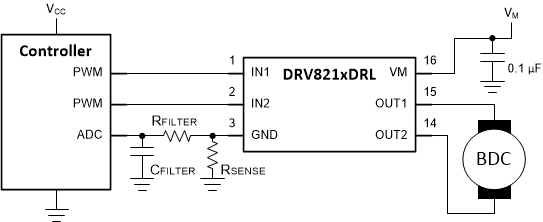

GND 引腳上的一個小分流電阻器可以將電流檢測信息提供回微控制器 ADC。微控制器可以使用此信息來檢測電機負載情況,例如失速。圖 9-26 顯示了使用 DRL 封裝的示例原理圖。如果需要更好的電流檢測動態范圍,可以添加一個放大器,如圖 9-27 中所示。
可以將 DSG 散熱焊盤連接到電路板接地網絡或 GND 引腳/檢測信號網絡。
